Multisim是一款功能强大的电路仿真软件，同时也是电子工程师的重要工具。在电路仿真时，电压源是几乎每个电路图都需要的元器件，我们可能需要根据不同的电路设置不同的电压单位和电压数值。或者在交流电路中需要调整电压频率、幅值等参数。本文将为大家介绍Multisim电压源的单位怎么调，Multisim电压源参数怎么改的相关内容。

一、Multisim电压源的单位怎么调

Multisim电压源的单位默认是伏特（V），在工作中，我们可能需要根据不同电路，调整电压单位。在给低功耗传感器供电时，需用到毫伏（mV）电压，调试高压供电模块时，可能需要千伏（kV）单位，下面我就为大家介绍一下Multisim调整电压源单位的步骤。

1、调整为mV

如果需要将电压源的单位从默认的V切换为mV，首先我们需要双击电压源，例如下图直流电压源，在弹出的配置窗口中，切换到【值】选项卡，默认单位是【V】，如果要切换到【5mV】，我们可以直接输入【5m】，保存后即可切换电压源单位。

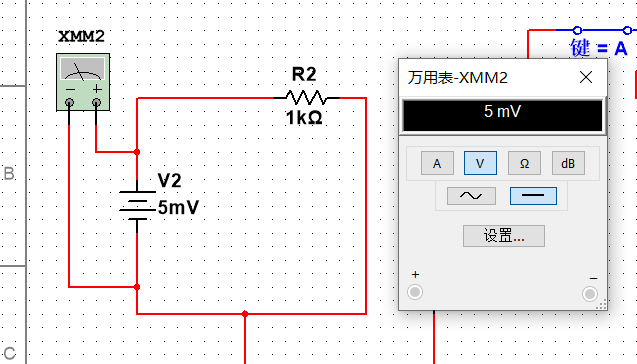

点击【确定】保存后，此时电压源显示的单位就会变成毫伏，为了验证真实的电压值，我们可以使用【万用表】仿真电路，如下图所示，万用表显示电压为5mV，说明单位调整正常，可以正常接入电路。

2、调整为kV

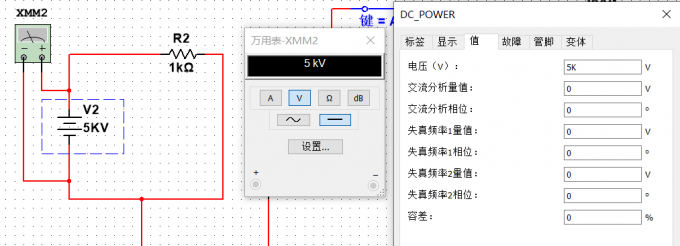

如果需要将单位切换为千伏，操作步骤和上文一致，唯一区别是输入电压值时，输入的【k】，保存后电压源的显示单位会变化，再次用万用表验证电源电压值，单位正常，可以接入电路。

二、Multisim电压源参数怎么改

在交流电压源中，有电压值、频率、相位等多项参数需要调整，下面我就为大家介绍一下Multisim电压源参数怎么改。

1、直流电压源参数修改

在设计12V直流稳压电源电路时，需将直流电压源的输出电压设为12V，我们可以直接双击直流电压源进行修改，具体步骤可以参考上文，此处不再赘述。

2、交流电压源参数修改

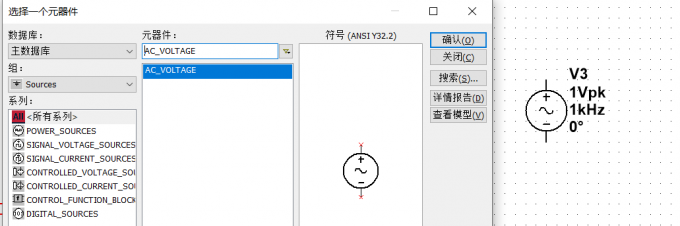

在调试交流放大电路时，一般使用交流电压源，我们需要修改交流电压源的幅值、频率和相位等参数，验证不同参数下的放大效果，首先可以先放置【AC_VOLTAGE】交流电压源。按下快捷键【Ctrl+W】找到并放置即可。

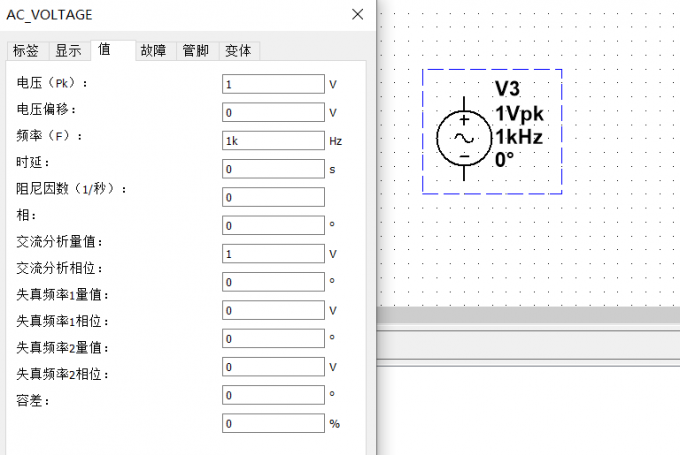

双击交流电压源，在【值】选项卡中，【电压(Pk)】为峰值电压，一般设置5V，【频率(F)】为信号频率，默认1kHz，调试音频放大电路可设为1kHz。如果多源协同仿真，例如三相电路，需要设置【相】为对应角度，例如120°，否则信号会不同步。点击【确认】即可保存。

三、总结

以上就是Multisim电压源的单位怎么调，Multisim电压源参数怎么改的相关内容。如果我们需要更改电压源的单位，可以直接输入mV或者kV来调整，文中还为大家验证了调整后的电压值，可以正常使用并接入电路。对于交流电压源，文中为大家介绍了调整电压、频率等参数的步骤，希望对你有所帮助。
