品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Multisim 14.0

在电子电路设计工作中，需要使用Multisim这款虚拟仿真软件，调试阶段不需要搭建实物图即可仿真电路效果，不仅提高效率还节省了硬件成本。Multisim内置了示波器，可以检测信号特征，其中峰峰值和周期是信号的两个参数，每个工程师都需要熟练掌握Multisim示波器查看峰峰值和周期的方法。本文将为大家介绍Multisim示波器怎么看峰峰值，Multisim示波器怎么看周期的相关内容。

一、Multisim示波器怎么看峰峰值

峰峰值（Vpp）是指的是信号波形中最高波峰与最低波谷之间的电压差值，表示信号的幅度大小，在调试放大电路时，可以通过峰峰值判断输出信号是否失真，防止因为幅度过大损坏扬声器，下面我就为大家介绍一下Multisim示波器查看峰峰值的步骤。

1、在Multisim中搭建好电路，此处为了演示，使用信号发生器模拟信号输出。我们需要将示波器的A/B探头连接到信号输出的节点，注意示波器的【-】需要接地。

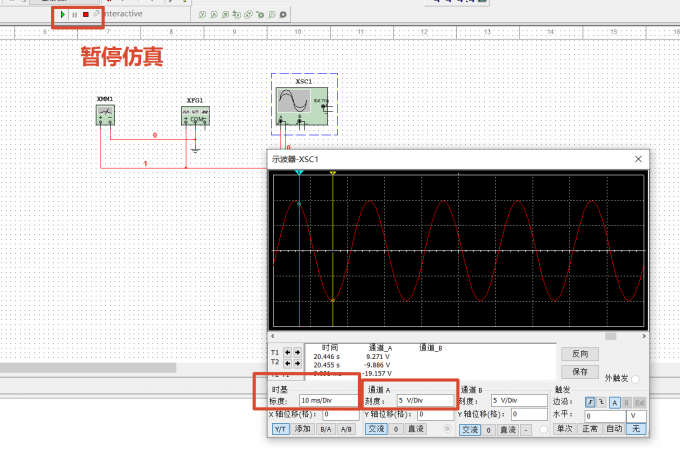

2、启动仿真后，双击示波器图标打开面板，可以看到示波器波形一直跳动，可以暂停仿真，调整时基标度参数和通道刻度参数，让示波器界面能显示完整波形，不要让波形不完整或过于紧凑。

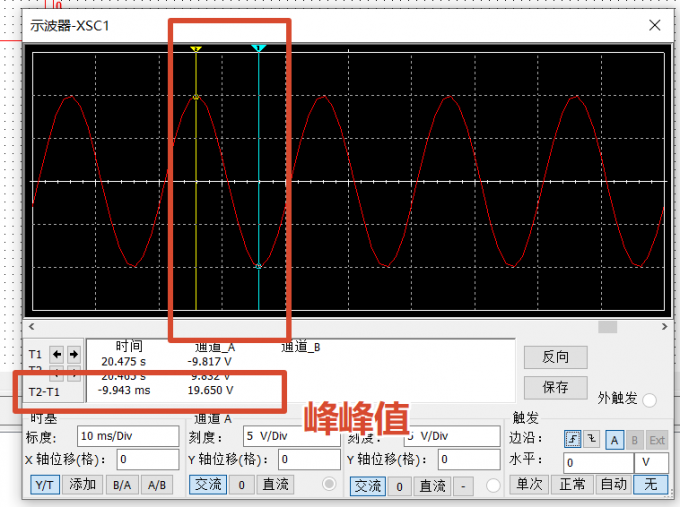

3、点击示波器顶部的两条线（蓝色和黄色），拖动黄色T2到信号波峰的最高点，拖动蓝色T1到信号的最低点，示波器面板下方会自动计算两个光标之间的电压差值【V2-V1】，这个差值就是信号的峰峰值。

二、Multisim示波器怎么看周期

周期（T）是指信号完成一次完整振荡所需的时间，与频率互为倒数，二者之间的计算公式为【f=1/T】，该参数非常重要，例如设计555定时器振荡电路时，需通过周期参数验证振荡频率是否符合设计要求，下面我就为大家介绍一下Multisim示波器查看周期的步骤。

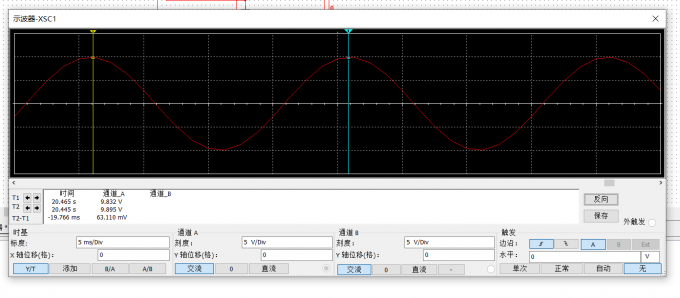

操作步骤与示波器查看峰峰值步骤类似，首先搭建好电路并连接示波器探头，启动仿真后，调整示波器时基标度和通道刻度，需要让示波器屏幕上至少显示1个完整的信号周期。

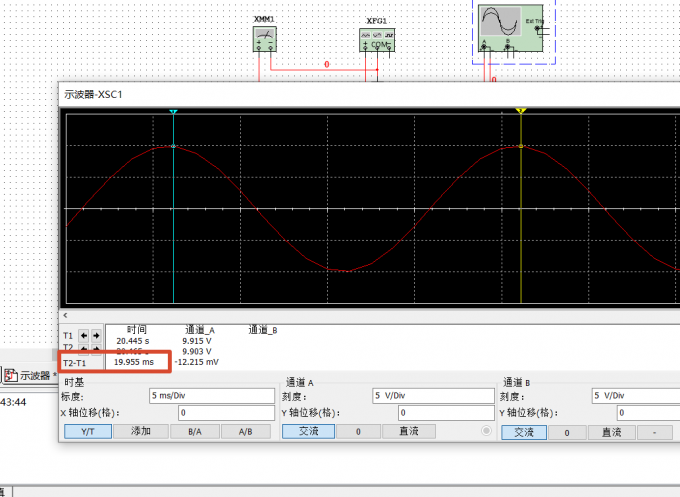

拖动蓝黄色刻度线，将两个刻度线分别放置在信号相邻两个波峰，或者波谷、过零点的对应位置，比如蓝色T1放在第一个波峰，黄色T2放在下一个波峰，这时候示波器会显示时间差值（T2-T1）即为信号的周期。

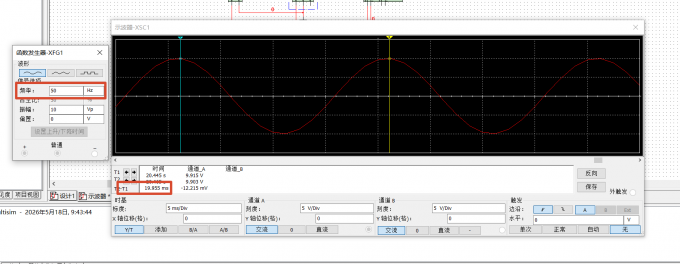

例如上图所示，示波器查看该信号的周期大约是20ms，此处使用的是函数发生器，设置输出正弦波信号，其信号频率为50Hz，根据公式T=1/f，计算得出该信号的理论周期是20ms。通过示波器测量的该信号的周期约等于20ms（测量值为19.955ms）。因为手动拖动T1和T2，难免存在误差，但是实际测量的周期和理论计算几乎一致。

三、总结

以上就是Multisim示波器怎么看峰峰值，Multisim示波器怎么看周期的相关内容。Multisim是常用的电路虚拟仿真软件，可以用来测量信号的峰峰值和周期，文中用信号发生器产生正弦信号，并为大家演示了测量峰峰值和周期的步骤，希望对你有所帮助。
