Multisim是一款虚拟仿真软件，主要用于电路设计、调试、仿真工作，其中，电压探针是一个使用广泛的测量工具，很多新手用户不知道Multisim中的电压探针能测得什么参数，也不知道电压探针的用法，在仿真复杂电路、排查电路故障时，熟练使用电压探针可以提高工作效率，本文将为大家介绍Multisim电压探针测得什么，Multisim电压探针怎么用的相关内容。

一、Multisim电压探针测得什么

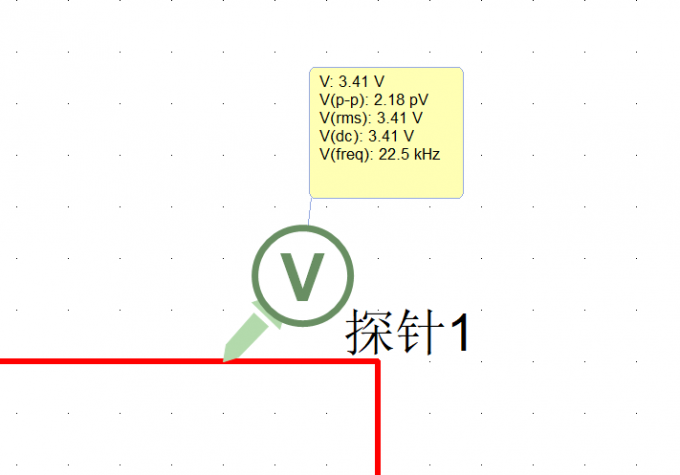

Multisim电压探针作用是以【GND】为参考点，测量该节点相对于地的电压相关参数，例如电压值、峰峰值【V(p-p)】、有效值电压、直流分量电压、信号的频率等参数。

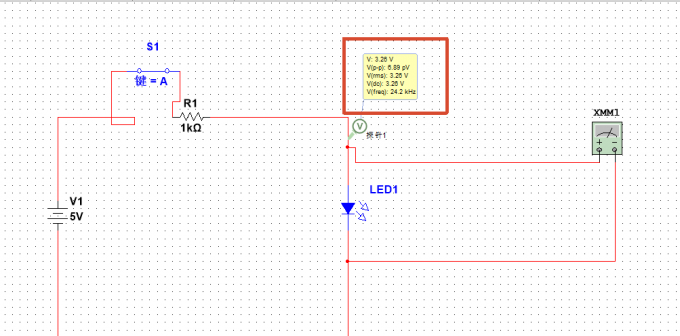

在直流电路中，比如单片机供电电路调试，电压探针是测量节点的直流电压值，也就是电路稳定工作时的直流电势差，这是比较常用的测量需求。例如下图所示，测量LED灯高电位电压值，显示为3.26V，该电压不足以点亮LED灯，但是电路连接正确，此时就可以根据探针测量结果，发现是电路电压不足，调高电源电压即可点亮LED灯。

在仿真交流电路时，比如音频放大电路，电压探针可以测量交流电压的有效值、峰峰值等参数。例如调试音频功率放大电路时，用电压探针测量放大电路输出端的交流电压有效值，计算放大电路的放大倍数，但是要注意，探针测量的是节点的电势差，探针放置的位置不能悬空，否则无法测量。

二、Multisim电压探针怎么用

Multisim电压探针位于菜单栏中，很多用户还不知道该探针的使用方式，下面就为大家介绍一下Multisim电压探针的使用方式。

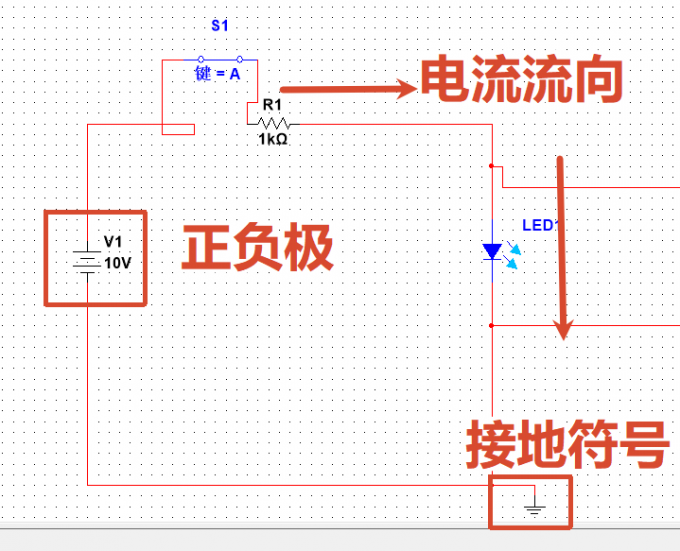

1、打开Multisim软件，创建电路仿真文件，完成电路绘制，需要确保电路接地正常，形成回路。如果电路未接地或连接错误，就无法使用探针。例如，在绘制LED电路时，需确保LED正负极连接正确，导线之间无断裂，并且需要有接地符号。

2、添加电压探针

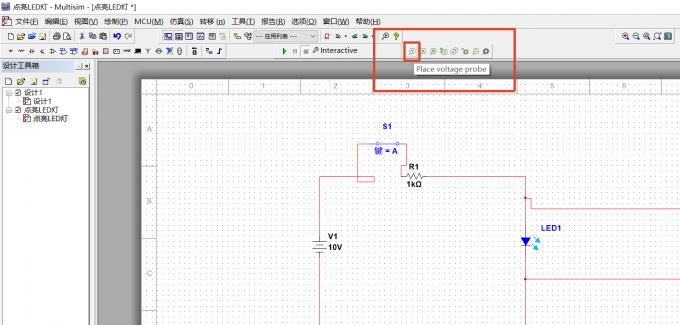

在Multisim软件顶部的工具栏中，找到【Place voltage probe】电压探针，图标是一个带“V”的探针符号，具体位置可以参考下图红框。选择后，可以直接用鼠标移动到电路的节点上，仿真时实时显示探针参数，松开后，探针会自动放置在导线上，并显示测量结果。

3、运行仿真并查看探针数值

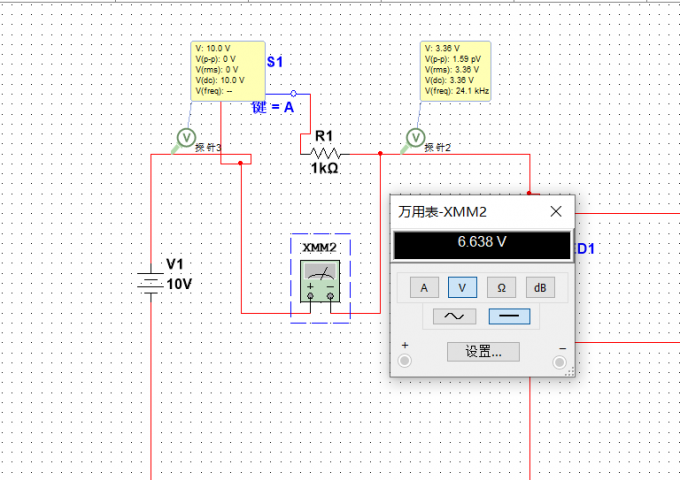

放置探针后，点击Multisim软件顶部的绿色三角形图标启动电路仿真，启动仿真后，电压探针会在该节点实时显示测量的电压数值。如下图所示，基尔霍夫电压定律，沿闭合回路的所有电压降代数和等于电源电动势,电阻左侧电压10V，右侧3.36V，万用表测量为6.638V，10V-3.36V≈6.638V，说明仿真正确。

三、总结

以上就是Multisim电压探针测得什么，Multisim电压探针怎么用的相关内容。Multisim中的电压探针可以测量多种参数，例如电压值、峰峰值【V(p-p)】、有效值电压、直流分量电压、信号的频率等，是电路分析中常用的工具。本文为大家介绍了探针的使用方式，希望对你有所帮助。
