品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Multisim 14.0

我们在做电路设计工作中，需要使用Multisim工具，该工具元器件库丰富，仿真度高，并且操作简单，是很多硬件工程师的重要工具。在使用Multisim仿真时，可能需要借助频谱图查看波形，从而判断电路是否正常。本文将为大家介绍Multisim怎么仿真频谱图，Multisim怎么分析频谱的相关内容。

一、Multisim怎么仿真频谱图

在实际工作中，可能经常需要查看仿真频谱，例如搭建电路图后，根据频谱判断滤波电容是否生效、电路是否存在失真等问题。借助频谱的波形图，我们还能查看幅值、频率、周期等参数，确认电路是否符合设计指标，下面就为大家介绍一下Multisim仿真频谱图的步骤。

1、搭建电路图

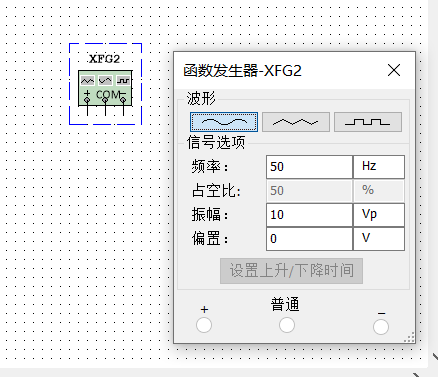

如果要查看输出波形，首先要把电路搭建正确、连线规范。例如单管交流放大电路，需要放置三极管、偏置电阻、耦合电容与直流电源，并且根据原理图完成连线。此处就使用函数发生器为大家简单演示仿真频谱图的步骤。

2、添加示波器并接线

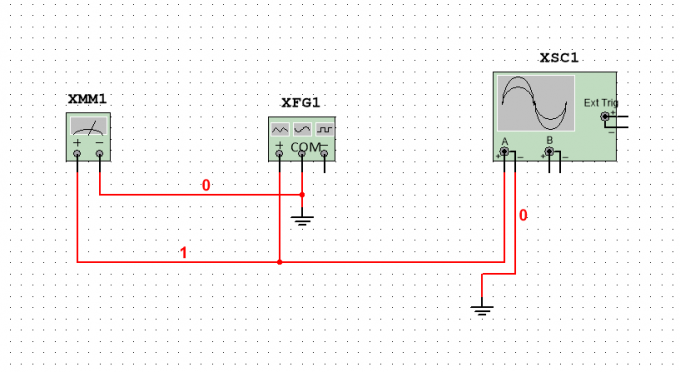

示波器是Multisim中用来查看频谱图的重要工具，位于软件右侧虚拟仪器栏，把示波器放置到电路空白区域。接线时将示波器的A通道连接到需要查看频谱的电路，示波器的A通道【-】需要接地，波形才能正常显示，接线图如下图所示。

3、设置示波器参数

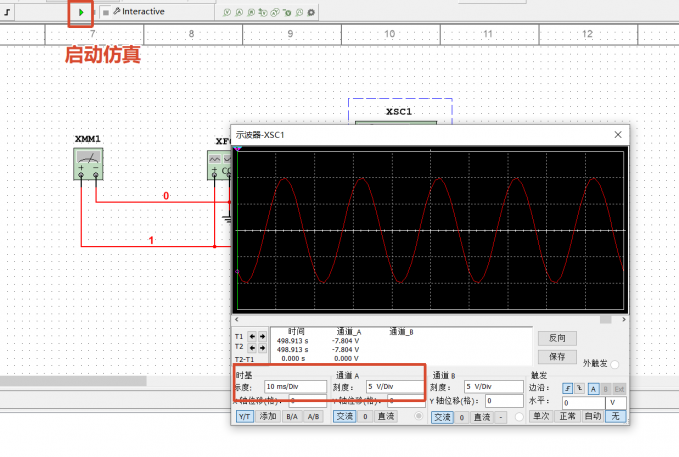

双击示波器打开面板，根据待测波形调整两个参数，分别是标度和刻度，根据待测电路调整，仿真50Hz信号可设为10ms/div，让屏幕能显示完整周期。刻度需要根据输出幅值调整，否则波形会过高或者过低。

4、仿真频谱图

点击顶部绿色运行按钮启动仿真后，示波器会实时显示当前电路的输出频谱。该频谱能直观显示电路是否出现削波失真，若波形存在不规则杂波，可以排查线路串扰、元件参数匹配问题。借助示波器的游标，能快速查看幅值、频率等关键数据。

二、Multisim怎么分析频谱

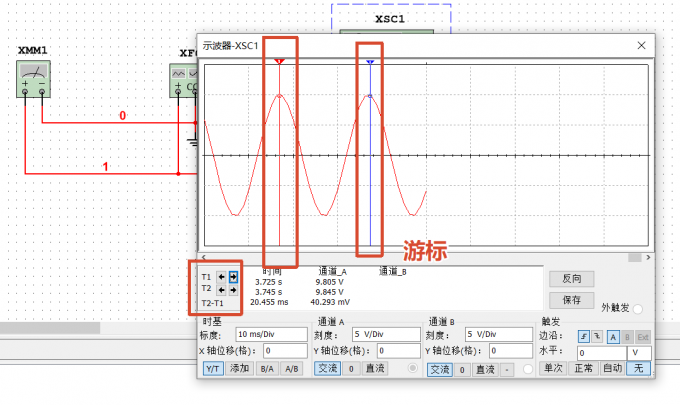

从频谱中能看出很多电路参数，例如电路波形频率、幅值等。分析频谱时，就是看频率、幅值参数是否正常，有异常的情况下，再有针对性地调整电路结构。例如要分析频谱的频率，就可以借助游标，查看周期后，通过公式换算：f=1/T（f是频率，T为周期）即可计算频率。例如下图，周期大约是20ms(0.02s)，计算电路的频率为50Hz。

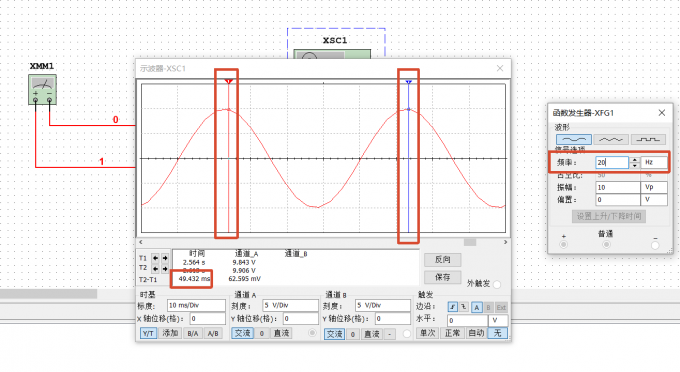

我们也可以结合函数发生器参数验证波形计算结果，例如下图中，函数发生器频率20Hz，根据公式计算周期50ms（0.05s），然后用游标标注一个波峰，数到下一个相邻波峰，显示周期大约是50ms，和理论一致。

三、总结

以上就是Multisim怎么仿真频谱图，Multisim怎么分析频谱的相关内容。借助示波器即可仿真分析频谱图，文中用信号发生器为大家演示了仿真频谱图的接线方式，以及分析频谱周期的方法，希望对你有所帮助。
