我们在做电子电路设计、教学实验时，可以借助Multisim仿真电路图，测量并分析电路图。例如交流电路中的功率因数、电阻两端电压等数据，都是仿真时的重要测量参数。在组装硬件测试前，建议会先使用Multisim仿真验证，从而减少硬件烧毁成本，提高开发效率。本文将为大家介绍Multisim怎么测功率因数，Multisim怎么测电阻两端电压的相关内容。

一、Multisim怎么测功率因数

功率因数（Power Factor）是交流电路中的重要参数，表示的是电能利用效率。功率因数越接近1，说明电路中的有功功率占比越高，能源利用效率越好。在很多场景都需要测量功率因数，尤其是涉及“电机”的场景，下面我就简单为大家介绍一下Multisim测量功率因数的方式。

1、搭建电路图

此处用RL串联为例，为大家演示测量电路功率因数步骤，首先需要搭建电路，放置AC_VOLTAGE并修改参数，电压120V、频率50Hz、相位角0°。并放置电阻（300欧姆）、电感（1H）元件，依次串联，电源负极接地。

2、放置探针

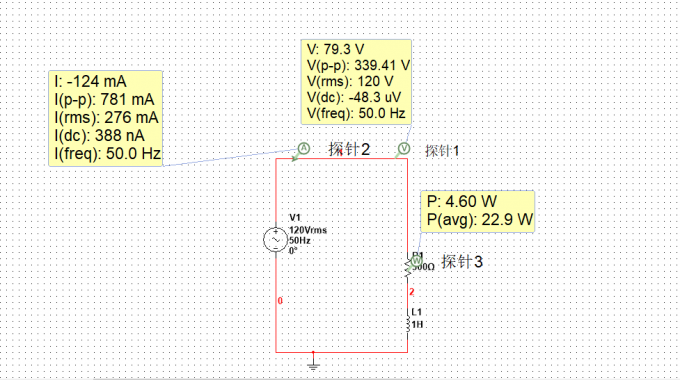

需要放置三个探针，电流探针用于测回路电流有效值I（rms），瓦特探针（测有功功率P），放置在电阻上，读数P(avg)就是电路有功功率。电压探针用于测电源电压有效值V(rms)，探针读数如下图所示。

3、计算功率因数

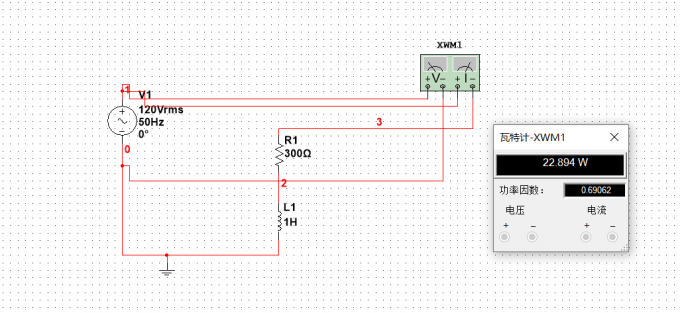

启动仿真后，根据仿真结果即可计算功率因数，例如上图所示，电压有效值120V，电流有效值276.25mA，电阻平均功率22.894W。先算视在功率S=U×I=120×0.27625=33.15W。功率因数=P/S，也就是平均功率/视在功率，22.849/33.15≈0.69。除了手动计算之外，我们还可以用瓦特计元件接入电路，电压针脚并联、电流针脚串联，仿真后功率因数0.69062，和计算结果几乎一致。

二、Multisim怎么测电阻两端电压

在电路研发过程中，可能需要经常测量电阻两端电压，Multisim中怎么测量呢？下面我就为大家介绍一下Multisim中测量电阻两端电压的方式。

1、电压探针

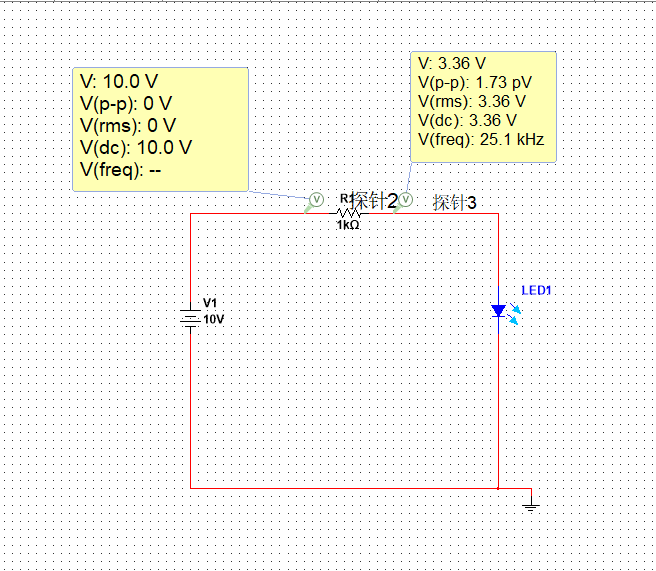

电压经过电阻会降低，压降值等于电阻两端的电压，所以可以用两个电压探针，分别放置在待测电阻两侧，根据压降值计算电阻两端电压。例如下图所示，左侧电压10V，右侧电压3.36V，压降为6.64V，说明电阻两端电压为6.64V。

2、万用表测电压

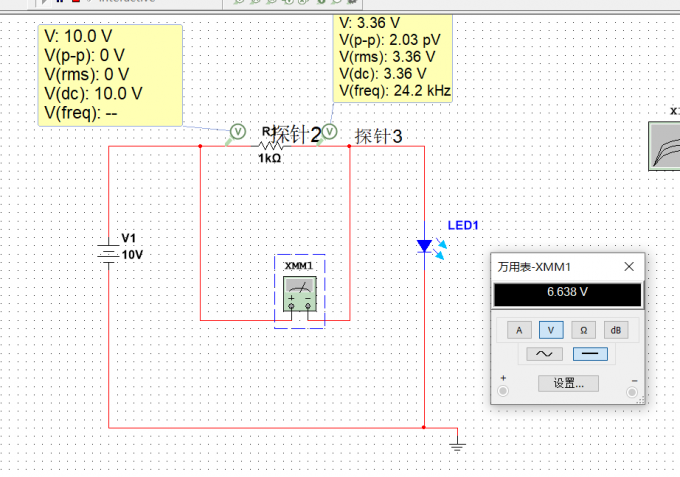

还有一种更加简单的方式测量电阻电压，那就是借助【万用表】，该虚拟仪器支持测量直流/交流电压、直流/交流电流、阻值等参数。和真实万用表使用方式相同，两只表笔直接接在电阻两端，启动仿真后，双击万用表调整到直流电压模式，选择对应电压档位，即可测量电阻两端电压，例如下图所示，测得电压6.638V，和上文计算结果几乎一致。

三、总结

以上就是Multisim怎么测功率因数，Multisim怎么测电阻两端电压的相关内容。文中为大家介绍了测量功率因数和测量电阻两端电压的步骤，除了手动计算之外，Multisim都提供了虚拟仪器，例如瓦特计能直接测量功率因数，万用表能直接测量电阻两端电压，希望对你有所帮助。
