Multisim是一款电路仿真软件，内置了示波器、电流探针等多种虚拟工具，能够实现在不搭建实体电路的情况下，进行电路分析与电路参数实验验证。在使用该软件的过程中，我们可能需要测电流波形，但是不知道如何测量。使用示波器虚拟仪器时，可能不知道怎么正确接线。本文将为大家介绍Multisim怎么测电流波形，Multisim示波器怎么接线的相关内容。

一、Multisim怎么测电流波形

在Multisim中，如果要查看电流的波形图，基本都是使用示波器测量，这也是比较常用的查看波形图的方式。万用表只能测数值，在交流电路中的电流会随时间周期性变化，这就是波形图。

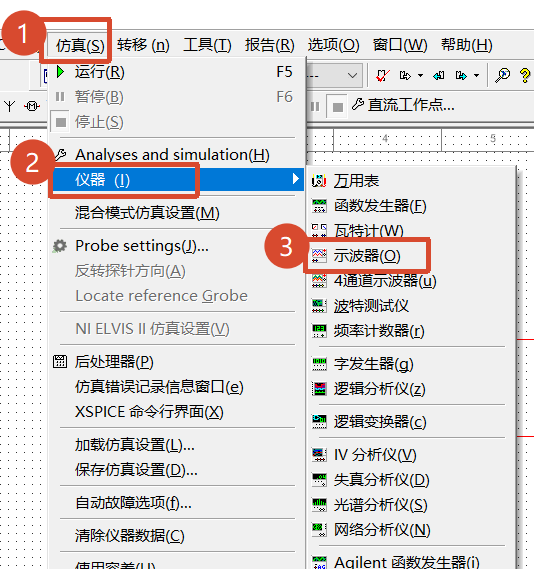

示波器位于【仿真-仪器-示波器】，放置到图纸后，有一点需要注意，示波器本质上是电压测量仪器，我们需要在电路被测支路中，串联一个采样电阻（1Ω），将电流信号转换为电压信号后接入示波器通道进行波形观测。

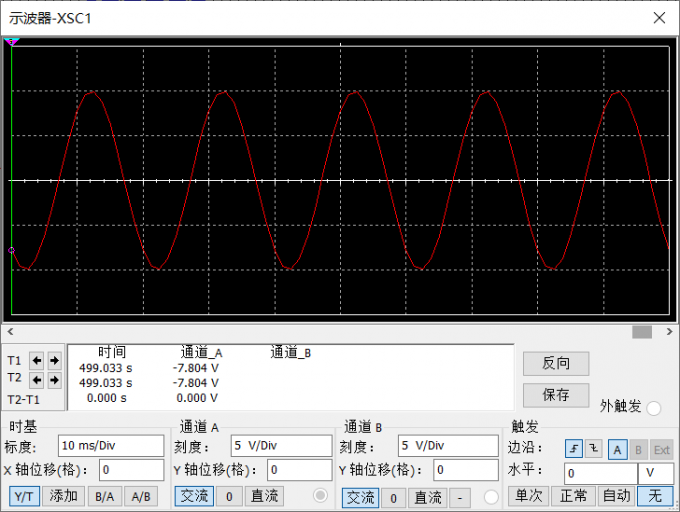

根据欧姆定律U=IR，1Ω的电阻电压值就是电流值，即可换算得到电流波形。开启仿真后，双击示波器打开面板，通过调整标度和刻度显示完整电流波形，即可通过游标计算电流波形周期、查看电流波形峰值等。

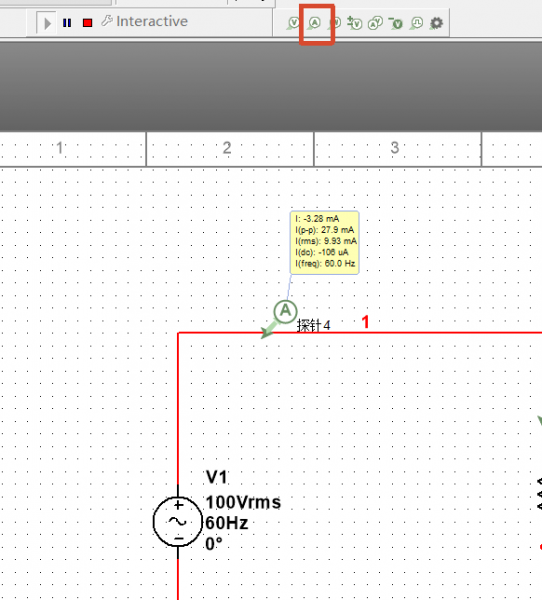

除了示波器之外，我们还可以借助【电流探针】该工具位于顶部菜单栏。将其放置在导线上，探针的箭头指向电流正方向，并且会显示电流相关数值，例如频率、峰峰值、有效值等。例如下图所示，电流有效值9.93mA，峰峰值27.9mA，电流频率60Hz。

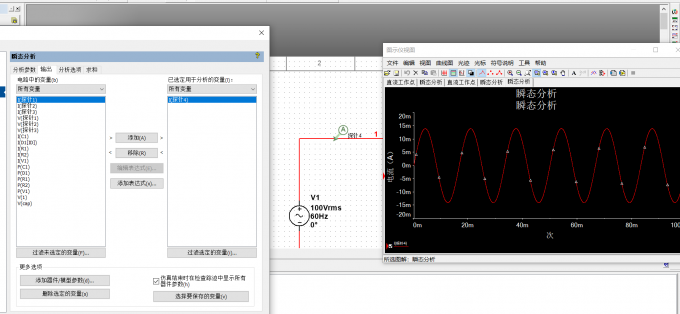

这是Multisim比较方便测量电流的工具，并不能直接显示波形图，我们还需借助瞬态分析，设置分析参数后，在【输出】菜单中输出探针的电流值，点击底部【Run】即可输出在该时间内，电流的波形图。

二、Multisim示波器怎么接线

上文为大家介绍了Multisim中示波器测电流波形的方式，该工具有很多通道，怎么正确接线才能保证输出正确的波形图呢？

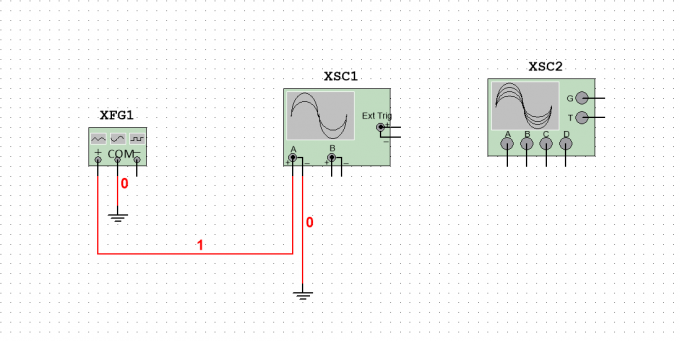

Multisim中有双通道与四通道两种示波器型号，接线方式大同小异。首先是双通道示波器，通道的正极输入端连接被测信号，负极输入端接地。通道A/B可以同时使用，接线方式相同。Ext Trig是独立的同步信号输入口，如果被测A/B通道信号干扰大、波形不稳定时，外接一路干净同步信号，能让示波器显示的波形稳定。

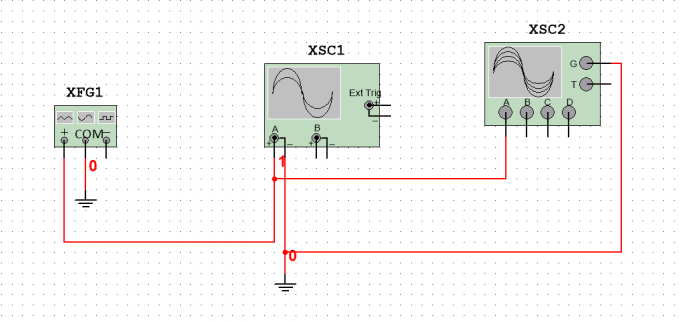

四通道示波器也是类似步骤，提供了ABCD四个输入端口，接入信号输出端，G端口统一接入GND，T端口就是Ext Trig，作用相同，接线方式如下图所示。

三、总结

以上就是Multisim怎么测电流波形，Multisim示波器怎么接线的相关内容。Multisim中测量电流波形有多种方式，我们可以参考上文借助示波器测量，注意要放置采样电阻将电流值转换成电压值，还可以借助电流探针+瞬态分析来仿真短时间内的电流波形图。除此之外还为大家介绍了Multisim中示波器的接线方式，希望对你有所帮助。
