操作系统：Windows 10专业版

品牌型号：联想拯救者R7000

软件版本：Multisim 14

Multisim作为一款功能强大的EDA工具，可以用来绘制电路图并仿真电路图的运行效果。是很多电子工程师的重要工具，同时也是高校教学时，电子专业学生需要学会使用的工具。我们在搭建电路图时，可能需要绘制导线交叉的情况，并且根据电路图决定交叉导线是否连接，或者需要用Multisim画箭头标注电流方向。本文将为大家介绍Multisim怎么画导线交叉，Multisim怎么画箭头的相关内容。

一、Multisim怎么画导线交叉

我们在绘制电路图时，特别是复杂电路，例如多级放大电路，就非常有可能出现导线交叉的情况。Multisim默认情况下，两条导线交叉时“可能”自动生成节点，注意是可能，并不是一定会生成节点，下面我就结合工作中经常出现的“十字交叉无连接”“交叉需导通”两种场景，为大家介绍Multisim绘制导线交叉的步骤。

1、十字交叉且无需导通

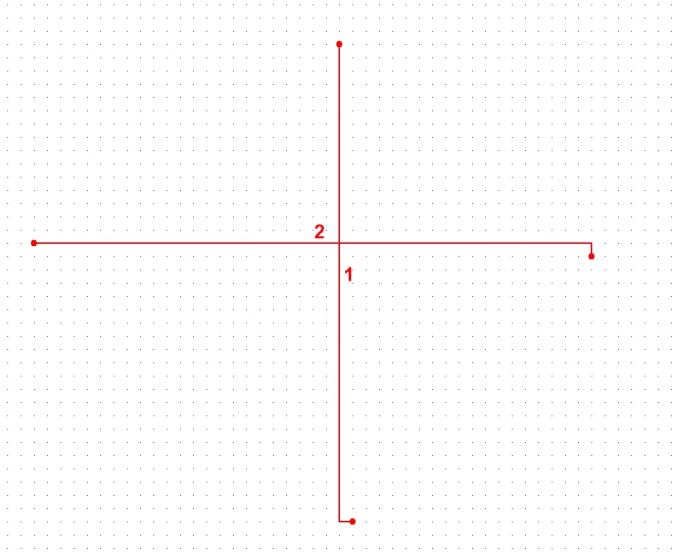

在复杂电路中，例如不同模块的导线交错，这时候不需要导线拐弯，但是路径需要交叉，但电气上不导通，防止出现短路。首先，点击工具栏中的【绘制-导线】，或使用快捷键Ctrl+Shift+W，先连接一条导线，画第二条交叉导线时，并不需要避开第一条导线，直接穿过即可。默认情况下，Multisim对十字交叉的导线不会自动生成连接点，例如下图所示。

2、交叉且需要导通

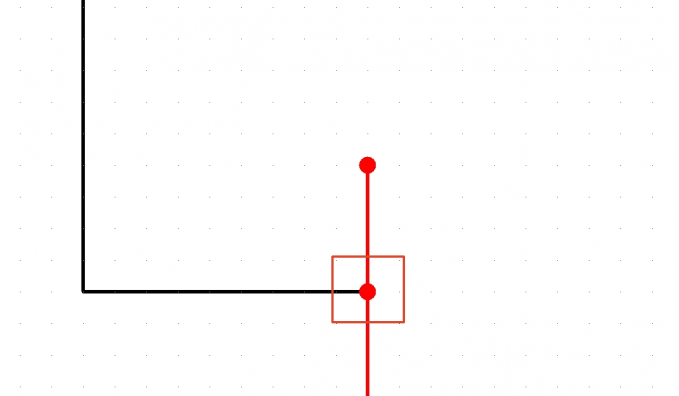

比如需要从主电源线上引出支路给多个元件供电，需要导线在交叉处导通，形成电气层面的连接。这时候就需手动添加节点，首先先绘制主导线，再绘制分支导线，导线靠近时，光标会自动变成红色圆点，标识电气连接，两根导线相通。

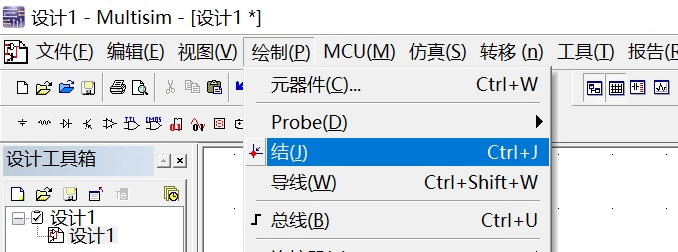

这是系统会自动生成连接节点，我们也可以可手动添加节点，点击菜单栏【绘制-结】，将节点放在导线交叉处，即可自动连接。

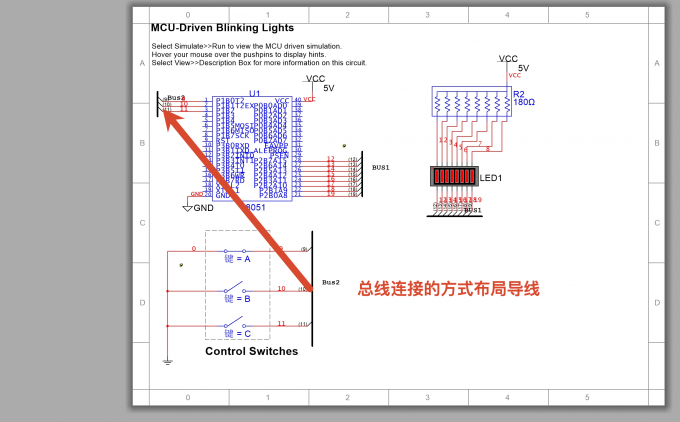

在绘制复杂电路时，建议“先画长线、后画短线”的原则，对于很密集的导线，可以通过总线，结合导线命名，相同的名称自动连接，就不需要绘制很长的导线，还能提升电路图可读性。

二、Multisim怎么画箭头

我们在绘制电路图或者仿真时，箭头主要用于标注电流方向、信号传输方向等，合理使用箭头能让电路图更直观，便于调试，下面我就为大家介绍一下Multisim画箭头的方式。

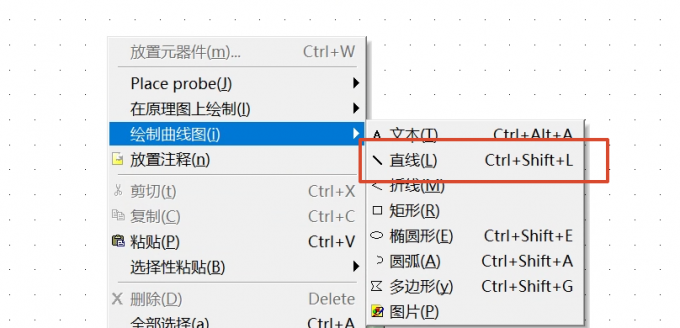

1、在需要绘制箭头的空白处右击，选择【绘制曲线图-直线】，或者直接使用快捷键【Ctrl+Shift+L】绘制直线。

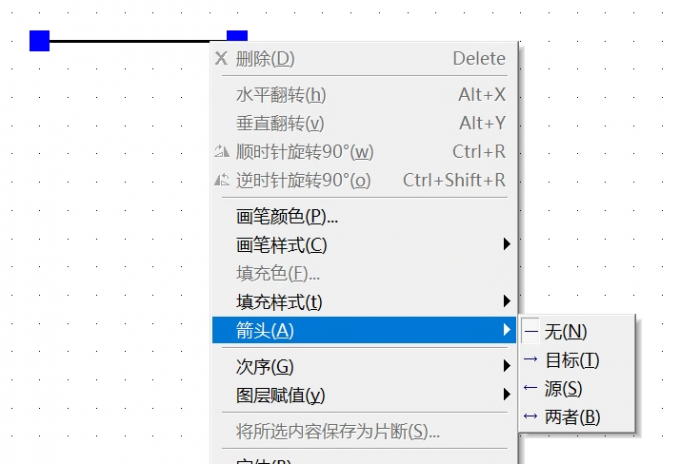

2、绘制直线之后，右击直线，选择【箭头】，默认无箭头，我们可以选择箭头方向，指向目标或者指向出发点，也可以选择双向箭头。

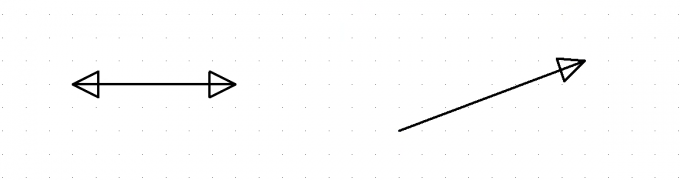

3、下图为绘制箭头的显示效果，左边是双向箭头，右边是指向目标的箭头，直线可以倾斜绘制。

三、总结

以上就是Multisim怎么画导线交叉，Multisim怎么画箭头的相关内容。遇到导线交叉的场景，可以参考上文绘制交叉的导线，并根据电路图决定是否需要在交叉点放置节点。Multisim支持绘制箭头，需要先绘制直线后，设置箭头方向，希望对你有所帮助。
