品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Multisim 14.0

我们在做电路开发与调试工作时，经常需要使用Multisim这款电路仿真软件，内置了丰富的元件库，例如二极管一般作为整流、稳压等电路中的基础元件，几乎每个项目都会用到。很多初学者不知道Multisim放置元件的方式，或者很多工程师在搭建原理图时，在元器件库中反复翻找，都找不到需要使用的元器件，或者出现放置二极管后，引脚方向放置反了，导致仿真结果不正确，白白浪费调试时间。本文将为大家介绍Multisim中怎么找元件，Multisim中怎么放置二极管的相关内容。

一、Multisim中怎么找元件

在实际工作中，查找元件的效率非常重要，元件查找速度快，搭建原理图的效率自然更高。。比如调试开关电源的整流桥时，需要在很多二极管中找到【1N4007】，应该怎么快速查找到元件呢？下面我就详细为大家介绍一下Multisim找元件的方式。

1、按分组查找

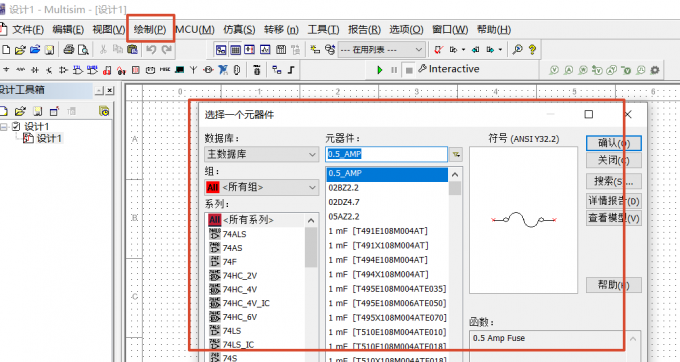

1）打开Multisim后，新建图纸，按下快捷键【Ctrl+W】或点击菜单栏【绘制-元器件】，弹出【选择一个元器件】窗口。

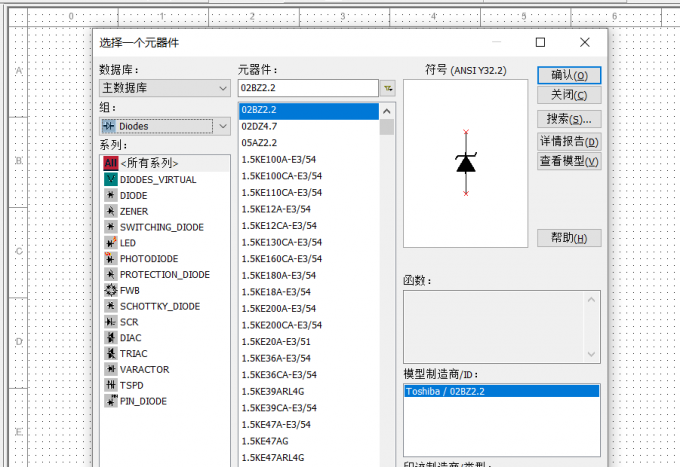

2）窗口左侧按类别划分了多个【组】，例如电源类【Sources】、基础元件类【Basic】、二极管类【Diodes】等。例如【Diodes】组下，稳压管、LED等二极管器件都在这个组下，左侧区域会列出DIODE（普通二极管）、ZENER（稳压二极管）、LED（发光二极管）等元件，右侧是具体的型号与封装，选中后点击【确定】即可放置。

2、关键词搜索

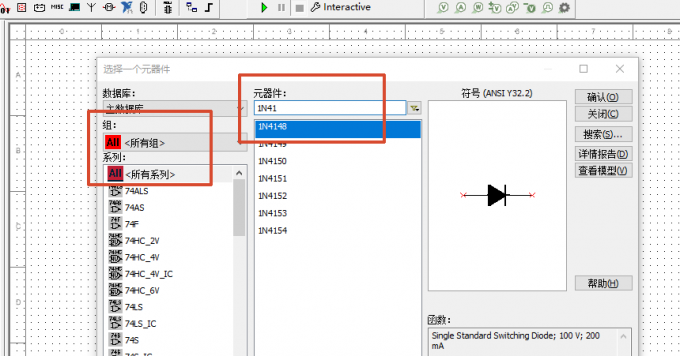

如果需要快速找到指定型号的元件，例如1N4148二极管，可以在【选择一个元器件】的窗口，选择所有组后，搜索框中输入型号，例如输入【1N4148】，即可搜索出该元件。所以，确定使用某一个型号的硬件后，通过【搜索】操作效率更高。

二、Multisim中怎么放置二极管

上文为大家介绍了找到二极管的方式，找到元件是第一步，二极管属于极性元器件，放置时的方向会影响电路，如果放置反了，会导致电路不通，下面我就为大家介绍一下Multisim中放置二极管的方式。

1、调整二极管方向

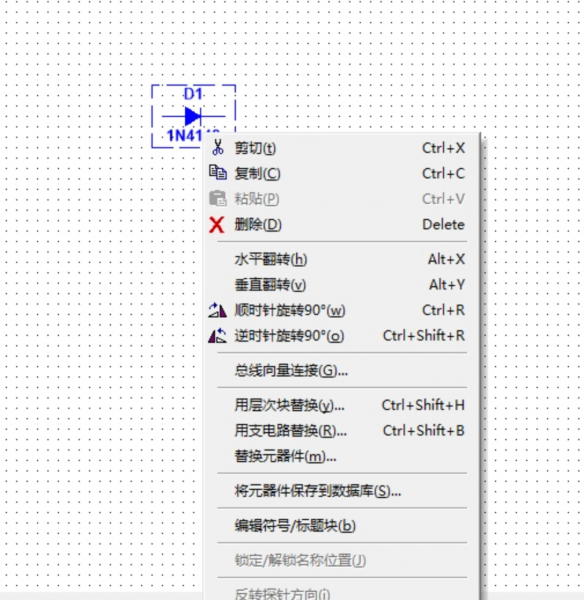

二极管具有单向导电性，阳极接高电位、阴极接低电位。在连线时，如果发现阴阳极倒置，可以选中二极管，按快捷键【Ctrl+R】顺时针旋转，也可以按【Ctrl+Shift+R】水平翻转，旋转后可以更方便连线，避免导线交叉。在实际调试中，电路出现输出电压反向、电流为零等异常时，应该先检查二极管方向，再排查其余元件，这是一个比较常见的错误。

2、放置后的仿真校验

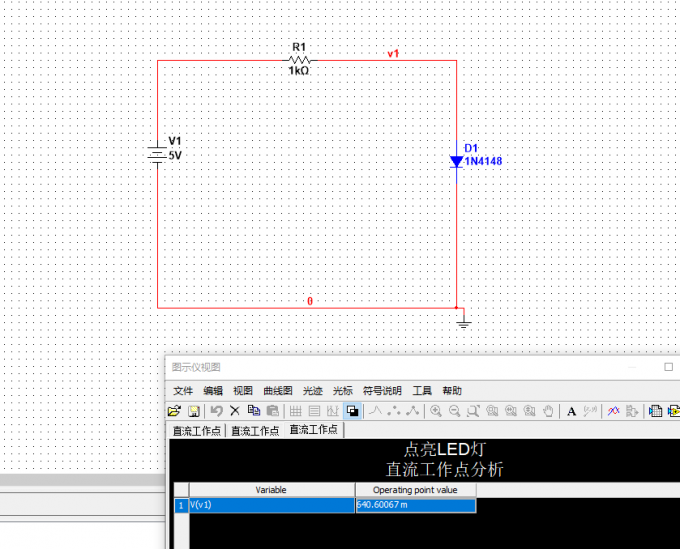

二极管放置完成后，建议先运行直流工作点分析，查看二极管两端电压是否符合导通压降特征（硅管约0.7V，下图测量结果为0.64V），快速验证方向与参数是否正确。二极管方向正确时负载端可测得直流电压，二极管方向如果反了，就测不出结果。

三、总结

以上就是Multisim中怎么找元件，Multisim中怎么放置二极管的相关内容。文中介绍了按元件分组查找，以及直接搜索元件关键词来找元件两种方式。以二极管为例为大家做了搜索演示，放置二极管时，要严格注意二极管的方向，否则电路不导通，希望本文对你有所帮助。
