在电子电路研发、高校电路教学等场景，一般离不开Multisim这款专业的仿真软件，操作简单、并且元件库非常多，足以满足日常使用，是很多电子工程师的重要工具。在绘制模拟电路、数字电路时，或者测试二极管、三极管等元器件的伏安特性曲线，都可以通过Multisim来模拟，不需要实物调试，降低成本。本文将为大家介绍Multisim怎么画电路图，Multisim怎么画伏安特性曲线的相关内容。

一、Multisim怎么画电路图

在研发新的产品时，需要提前绘制原理图进行仿真验证，例如设计简易的放大电路、电源电路等，不需要搭建实物电路，节省成本的同时，提高仿真效率。下面就为大家介绍一下Multisim画电路图的一般步骤。

1、新建图纸

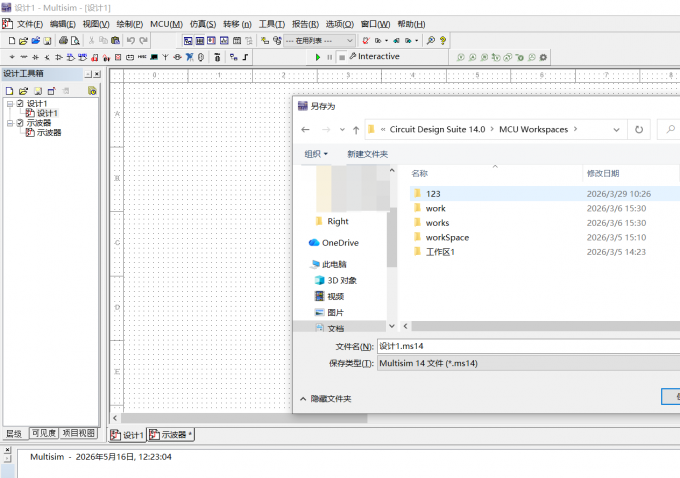

打开Multisim软件后，默认创建一个空白的图纸，为了防止绘制电路图后，未及时保存导致工作进度清零，建议按下【Ctrl+s】保存为【ms14】格式的电路图。我们也可以使用快捷键【Ctrl+N】创建空白图纸，同样的步骤保存。

2、添加元器件

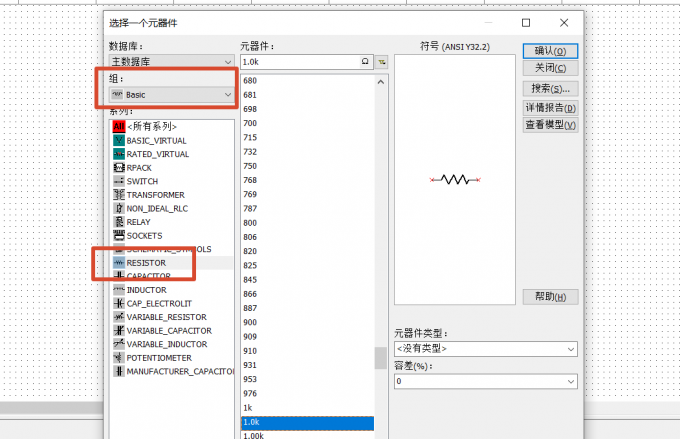

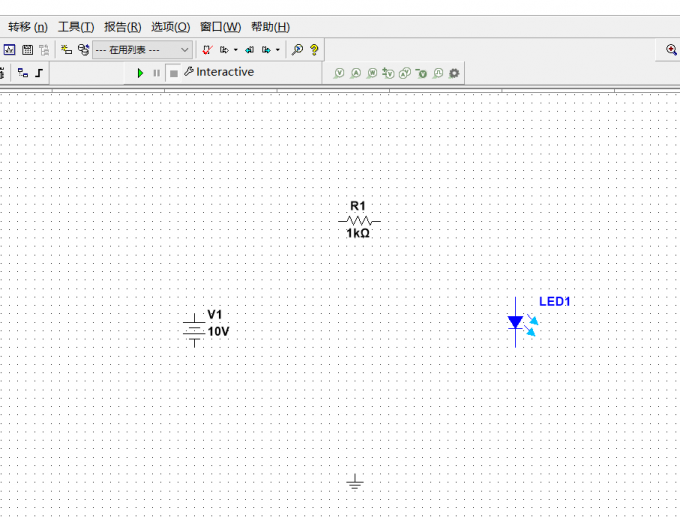

电路图的核心是【元件】，Multisim内置了很多元器件，例如电阻、电容、电源等多种元器件。假如我们要搭建点亮LED灯电路，需要放置电源、二极管、电阻和地。可以按下快捷键【Ctrl+W】打开元件库。分别添加需要的元器件，例如在【Basic-RESISTOR】中选择电阻、【Source】分类中添加电源。

添加后，双击元器件可修改参数，例如将电阻的阻值设为1k欧姆、电压设置为【10V】，为什么这么设置呢？因为普通发光二极管（LED）有2个关键参数，正向导通电压约2V，安全工作电流为5-20mA，根据串联电路电压规律+欧姆定律，可以计算LED的电流为8mA，能够点亮。为了布局美观，可以选中元器件按【Ctrl+R】旋转方向。

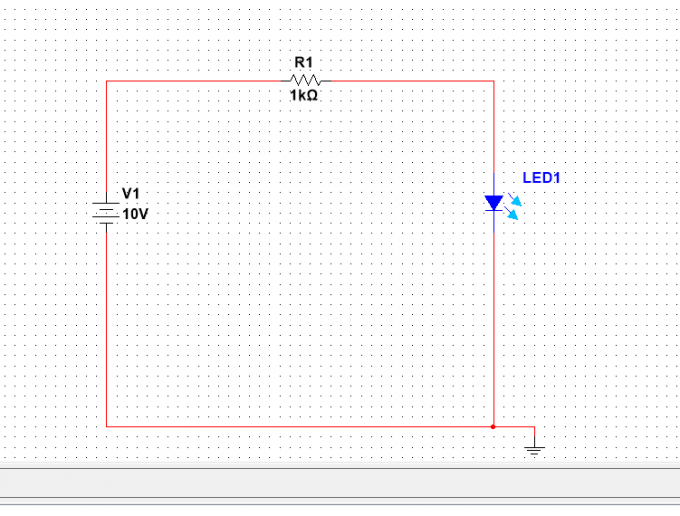

3、连接线路与接地

连线需要注意规范，单击元器件引脚拖动到另一元器件引脚即可自动连线，拖动导线中间节点可以调整线路。有一点需要注意，电路需要接地，也就是【Ground】需要连接到电源负极。

4、仿真验证

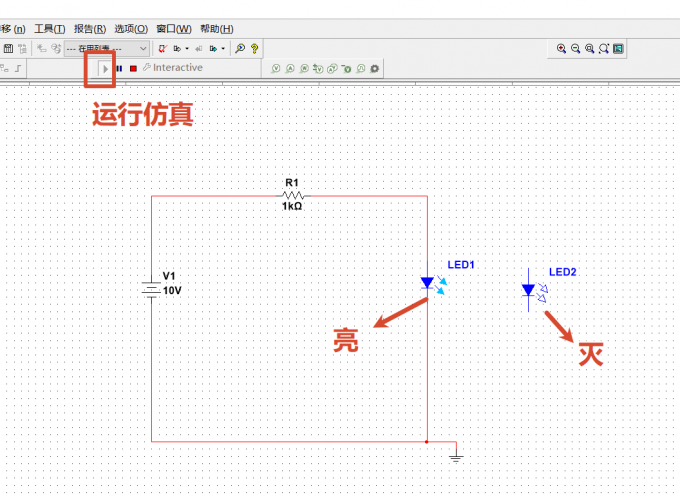

绘制完电路图后，点击工具栏的绿色运行按钮，或按【F5】即可启动仿真，例如下图所示的电路图仿真结果，当前电路能点亮LED灯，LED显示为【亮】的状态，说明仿真正确。

二、Multisim怎么画伏安特性曲线

伏安特性曲线一般用于判断二极管、三极管等元器件是否损坏，下面我就结合【二极管（1N4148）】伏安特性测试为大家介绍绘制伏安特性曲线的步骤。

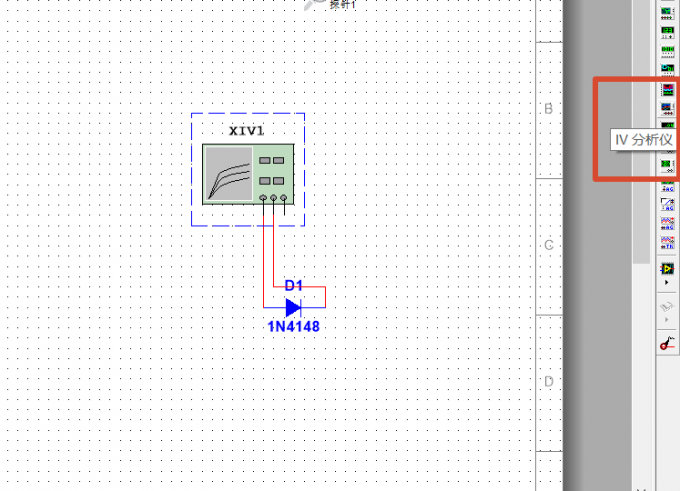

我们需要使用IV分析仪，首先在电路图中添加元器件，搜索【1N4148二极管】添加到图纸，在右侧仪器仪表栏找到【IV分析仪】，放置到图纸，连线方式参考下图。

2、配置参数

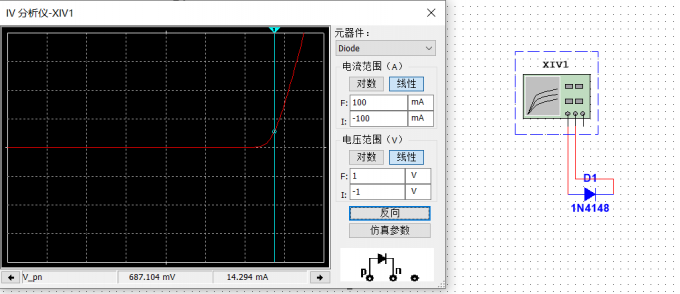

双击IV分析仪，进入参数设置界面，根据实际需要设置扫描电压范围（如正向0-1V、反向0-1V）和电流范围。启动仿真后，IV分析仪即可显示二极管伏安特性曲线，鼠标可以拖动蓝色的线，查看该点的电压、电流数据，用于判断二极管导通电压等参数。例如下图所示，反向电压，电流几乎为0，二极管是截止状态。电压超过大约0.6V后，电流瞬间垂直飙升，二极管正向导通。

三、总结

以上就是Multisim怎么画电路图，Multisim怎么画伏安特性曲线的相关内容。Multisim绘制电路图需要新建图纸、放置元件并连线，具体步骤可以参考上文。文中还为大家介绍了使用IV分析仪画伏安特性曲线的步骤，希望对你有所帮助。
