我们在做电路设计与仿真工作时，需要使用Multisim工具，该工具是电子工程师的重要工具。在进行电路设计时，可能需要调整电阻形状，或者旋转电阻。例如绘制复杂串联电路时，电阻形状可能会和其他元器件重叠，电阻方向和导线发生交叉导致电路图杂乱，影响后续仿真调试。本文将为大家介绍Multisim电阻怎么改变形状，Multisim的电阻怎么旋转的相关内容。

一、Multisim电阻怎么改变形状

在实际工作中，我们可能需要调整电阻形状以符合电路图整体布局需求，让电路图风格统一，或者在绘制电路图时，可能会出现遮挡，就需要调整电阻的形状避免元器件遮挡。下面我就为大家介绍一下Multisim中改变电阻形状的操作步骤。

Multisim中电阻有两种常用样式，ANSI标准也就是默认的波浪线样式，还有一种是DIN标准，也就是矩形样式，二者对比参考下图。在工作中，可能需要切换到DIN标准的矩形电阻，因为其看起来更加简洁。

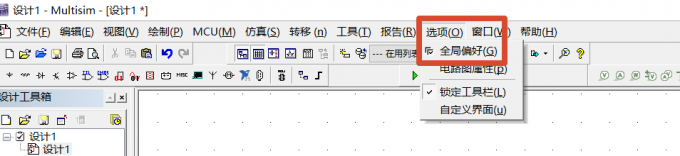

1、点击Multisim菜单栏【选项-全局偏好】。

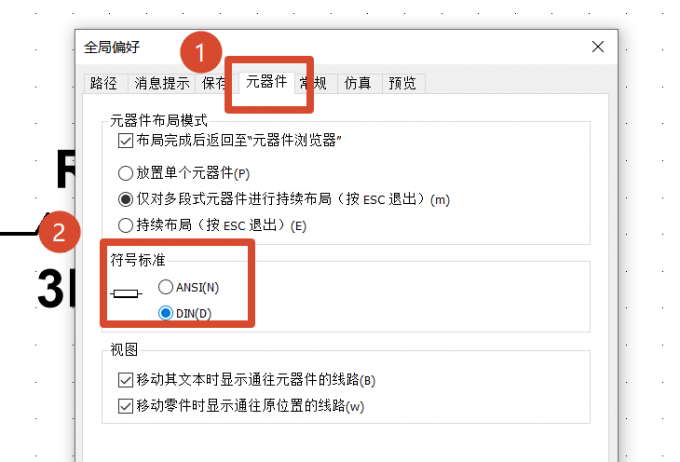

2、在【全局偏好】中，切换到【元器件】选项，在符号标准中，切换到【DIN】即可改变默认的波浪形电阻为矩形电阻。

二、Multisim的电阻怎么旋转

Multisim中的电阻放置后默认是横向排列，在绘制电路图时，为了让电阻和导线走向一致，防止“线路打结”，需要将电阻旋转90度。Multisim中有两种旋转电阻的方式，分别是鼠标操作和快捷键操作，下面就为大家介绍一下Multisim旋转电阻的步骤。

1、鼠标左键选中需要旋转的电阻，仿真状态下不支持旋转，停止仿真时选中电阻后会出现边框，具体如下图所示。支持一次旋转多个元器件，可以拖动鼠标批量选中多个元器件，参考后续步骤操作。

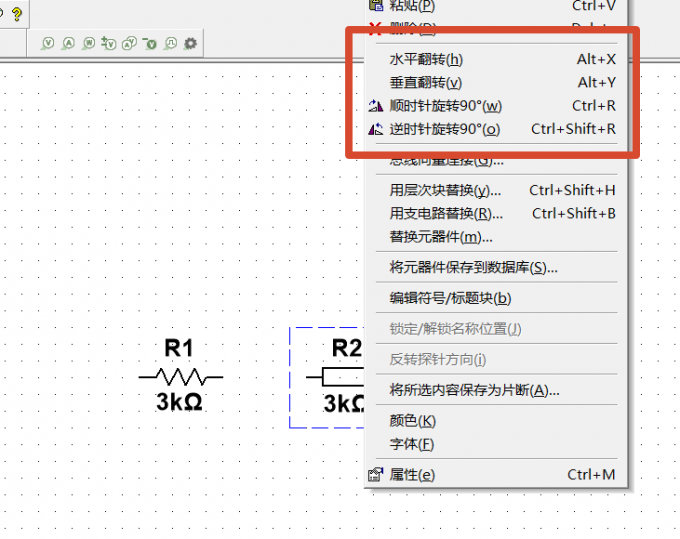

2、鼠标右击电阻，我们可以选择水平翻转、垂直翻转、或者顺时针/逆时针旋转90°（快捷键可以参考下图）。旋转时要注意，如果电阻已经连接了导线，导线也会跟随旋转。对于其他类型的元器件，例如：二极管等具有极性的元器件，需要注意旋转后的正负极方向。

三、总结

以上就是Multisim电阻怎么改变形状，Multisim的电阻怎么旋转的相关内容。Multisim元器件符号有两种标准，一是ANSI，二是DIN，默认是ANSI波浪形状的电阻，参考文中步骤切换为DIN即可改变电阻形状。文中还为大家介绍了旋转电阻的方法，希望对你有所帮助。
