Multisim是一款功能强大的仿真软件，主要用于日常电路方案验证、故障排查，或者是高校教学场景。在使用时，我们可能需要仿真电流流动方向，尤其是在电路中具有极性的电子元件（二极管）时，就需要注意电流方向。电压和电流二者具有不可分割的关系，设置电流方向需要设置电源正负极，本文将为大家介绍Multisim可以仿真电流流动方向吗，Multisim电压源元件在哪找的相关内容。

一、Multisim可以仿真电流流动方向吗

Multisim不仅可以仿真电流流动方向，还能显示电流的大小，非常适合用于排查电路故障。在实际工作中，我们经常会遇到这样的情况：设计完一款直流供电电路后，不确定电流是否按照设计方向流动，担心某个支路接反导致元件损坏，这时候就可以通过Multisim的电流仿真功能，提前预判问题，避免实物焊接后烧毁元件。Multisim中经常使用“电流探针”来查看单个支路或节点的电流方向。

1、打开Multisim软件，搭建好电路后，在工具栏中找到【Place Current Probe】，来放置电流探针，需要将探针放在需要检测导线上。

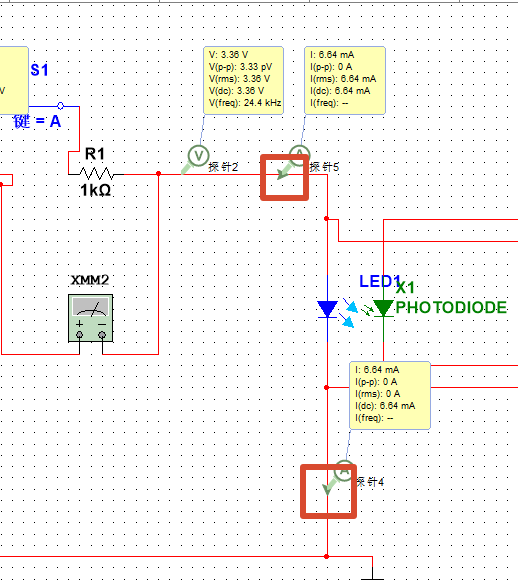

2、开启仿真后，探针会自动显示电流的流动方向，如下图所示，是以箭头的方式呈现，并且会显示具体电流数值。

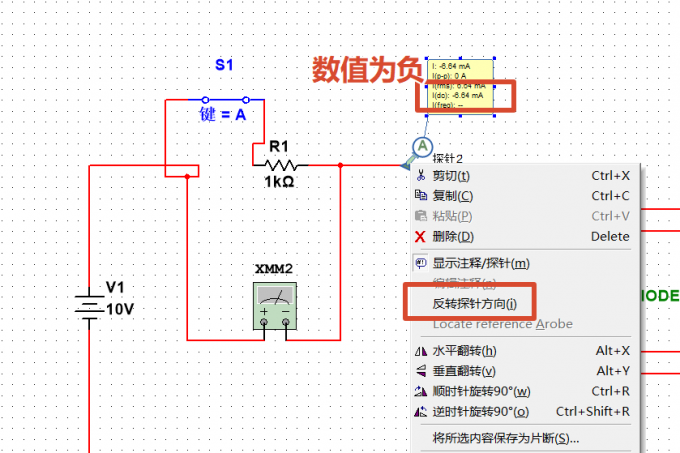

比如我们搭建了一个继电器驱动电路，担心继电器线圈电流方向接反导致线圈烧毁，就可以通过电流探针查看线圈支路的电流方向，确认电流是从电源正极流出，经过线圈、开关，最终回到电源负极。此外，如果探针显示的电流为负值，说明电流方向与探针箭头方向相反，我们可以右键电流探针，右击后选择【反转探针方向】。

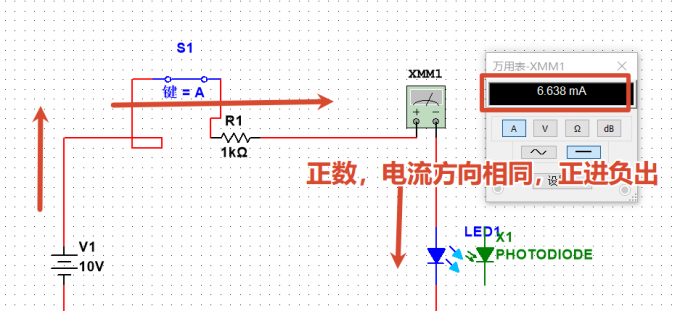

除了使用电流探针，还可以使用【万用表】来验证电流方向，在Multisim界面的右侧找到【万用表】，串联到电路后，注意万用表的正负极要与电路方向一致，启动仿真后，调整万用表为【A】（安培档），如果显示正值，说明电流方向是万用表的“正进负出”。

二、Multisim电压源元件在哪找

电源可以说是任何一个电路都离不开的元件，我们常会遇到Multisim找不到电压源元件的情况，如果浪费时间在找元件上，会影响工作效率，大多数情况下都是通过【Place Source】（放置电源）来查找电压源，下面我就为大家介绍一下Multisim找电压源元件的步骤。

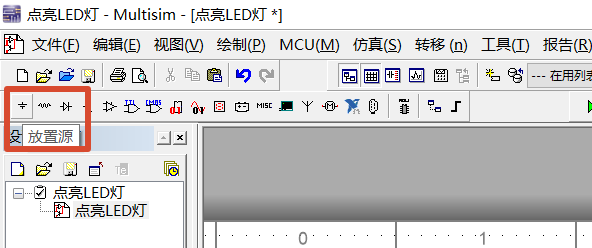

1、打开Multisim软件，新建一个空白电路文件，点击顶部菜单栏的【放置源】具体位置如下图所示，此时会弹出【选择元器件】窗口。

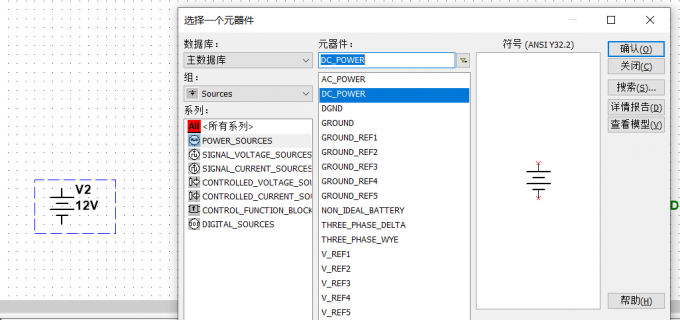

2、根据不同工作场景，放置不同类型的电压源，在直流电路中（例如单片机供电电路、直流稳压电路，需要放置【POWER_SOURCES】分类下的【DC_POWER】（直流电压源），放置后双击图标，在【值】中可修改电压值。

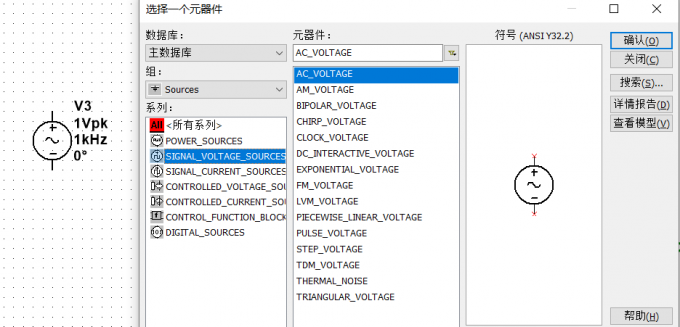

3、在交流电路，例如交流放大电路中，需要选择【SIGNAL_VOLTAGE_SOURCES】分类下的【AC_VOLTAGE】（交流电压源），或者选择【POWER_SOURCES】分类下的【AC_POWER】。

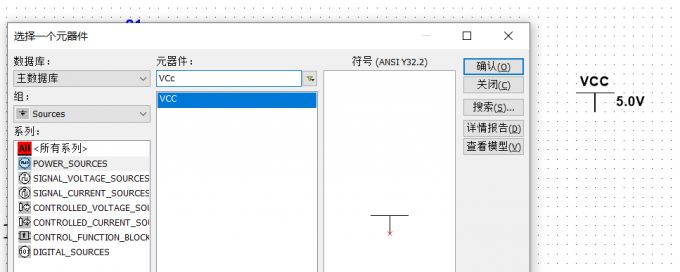

4、在单片机电路中，经常会用到【VCC】电源，VCC电源本质是【5V直流源+VCC标签】二合一，正极接芯片VCC引脚，负极默认接地，不用接线。

三、总结

以上就是Multisim可以仿真电流流动方向吗，Multisim电压源元件在哪找的相关内容。如果要查看电流流动方向，我们可以借助电流探针，不需要修改电路，仿真过程中即可查看。还可以使用电流表，需要断开仿真并修改电路。Multisim支持多种电压源元件，文中为大家介绍了找到这些元件的方式，希望对你有所帮助。
