我们在学习电路分析、模拟电路等课程中，Multisim几乎是每名学生都需要学会的仿真工具。该工具不仅在课内实验报告、课程答辩时需要，在工作时，也是离不开的工具。在绘制原理图时，可能需要绘制端口电压，例如设计了一个只有正周期的交流信号电压源，怎么给这个电路画输出端口呢？本文将为大家介绍Multisim怎么画端口电压，Multisim怎么画输出端口的相关内容。

一、Multisim怎么画端口电压

在做电路实验时，“画端口电压”可以理解为为电路专门设计供电端口，例如半波整流电路是基础的电路，该电路是利用二极管单向导电特性，对于正弦波正半周保留、负半周截止，也是比较常用的端口电压，下面我就以这个电路为例，为大家演示Multisim画端口电压的方式。

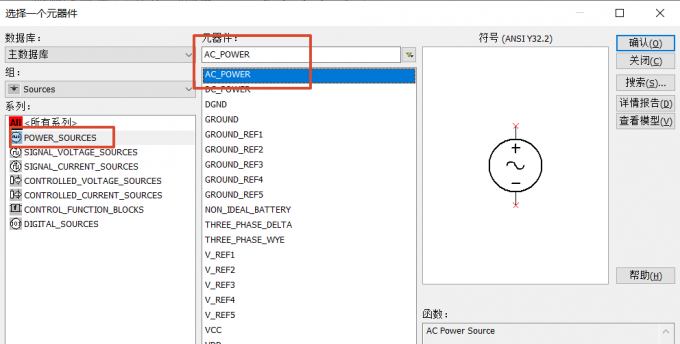

1、首先需要放置交流信号源，点击【绘制-元器件】或者直接按下快捷键【Ctrl+W】，在元件库中筛选【Sources】组，选择【POWER_SOURCES】系列，右侧列表选择【AC_POWER】元器件放置交流信号源。放置电路图后，双击元器件符号可以进入参数面板，可以调整电压、频率等参数。

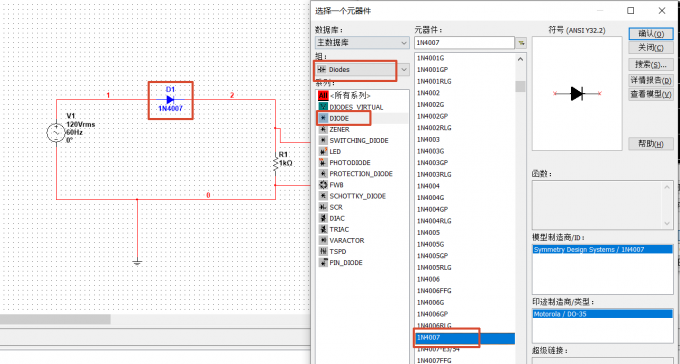

2、在交流信号源的一端串联一只整流二极管来截取正半周，进入元器件放置界面，筛选【Diodes】，系列选择【DIODE】，选择1N4007二极管，阳极朝向信号源输出端、阴极接负载电阻。1N4007是通用整流管，正向导通压降约0.7V，反向耐压1000V，足以满足课程设计的使用需求。

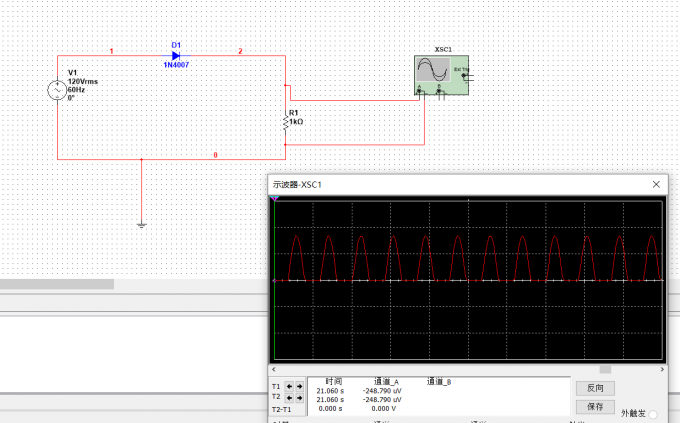

3、启动电路仿真，当交流信号输出的瞬时电压超过二极管正向导通电压（约0.7V），电流能流过二极管，并且负载电阻有电压。当端口电压进入负半周，二极管PN结会被反向截止，电路相当于“断路”，无输出电压。我们还可以借助双通道示波器验证，运行仿真后波形只有正周期，负周期电压为0。

二、Multisim怎么画输出端口

我们设计完了电压电路后，一般还需要设置输出端口，需要结合网络名称来设置。设置输出端口后，就不需要从引脚拉出导线来连接电路，相同的网络名称会电气连接，实现电路导通，下面我就为大家介绍一下Multisim画输出端口的步骤。

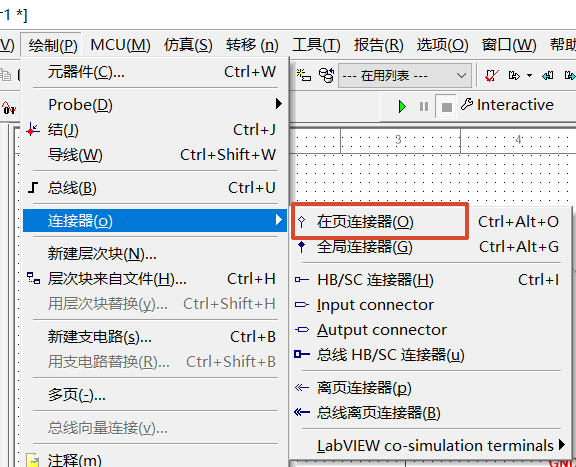

首先需要放置连接器，点击【放置-连接器】可以选择【在页连接器】、【全局连接器】等，全局的作用域是整个工程，页连接器的作用域是当前画布，选择后，将端口符号放置在节点引出的导线上。

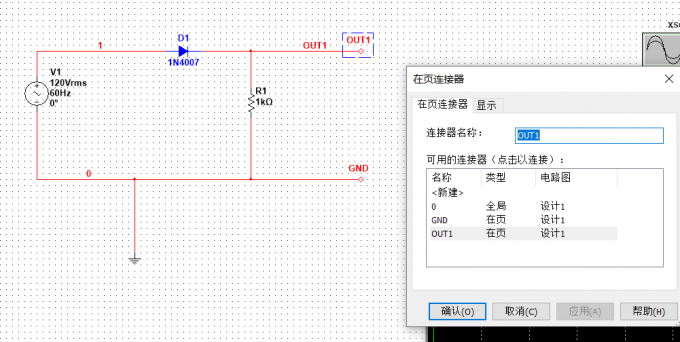

双击连接器符号，在弹出的窗口中，设置【连接器名称】，这个名称就是输出端口。

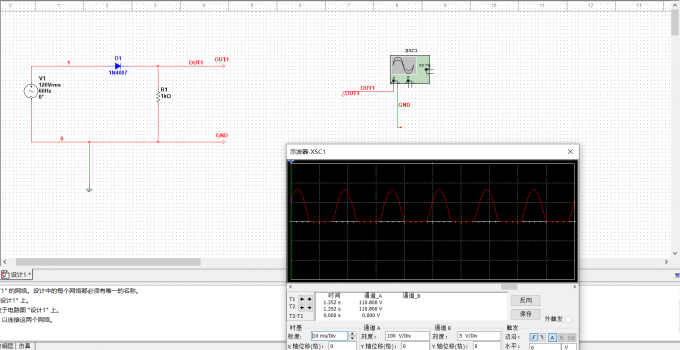

设置了输出端口后，就可以将该电路接入用电器，怎么连接呢？只需要从负载电路引出输入连接器，输入端设置相同的网络名称即可实现电器连接。例如下图，从示波器的A端口中引申出输入端，设置相同的网络名称后，运行仿真，示波器波形效果与直接接线一致。

三、总结

以上就是Multisim怎么画端口电压，Multisim怎么画输出端口的相关内容。本文以半波整流电路为例，为大家介绍了画端口电压的方式，其他“定制化”电压源电路也是相同的绘制方式。结合绘制输出端口的方式，可以绘制更标准的电压电路图，希望对你有所帮助。
