品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Multisim 14.0

Multisim是做电路设计、教学时常用的仿真软件，学习该软件的使用方式时，创建电路图和放置地线是两个基础操作。创建仿真电路图是第一步，而Multisim中的电路图需要放置零电位，也就是地线，才能准确仿真。本文将为大家介绍Multisim如何创建电路图，Multisim如何放置地线的相关内容。

一、Multisim如何创建电路图

我们在使用Multisim设计放大电路、稳压电路或电平转换电路时，都需要先绘制原理图，再通过直流工作点、瞬态等分析来仿真参数。一个完整的电路图，需要从新建文件开始，还需要放置元器件、连接导线和仿真验证，下面我就为大家介绍一下创建电路图的详细步骤。

1、新建电路文件

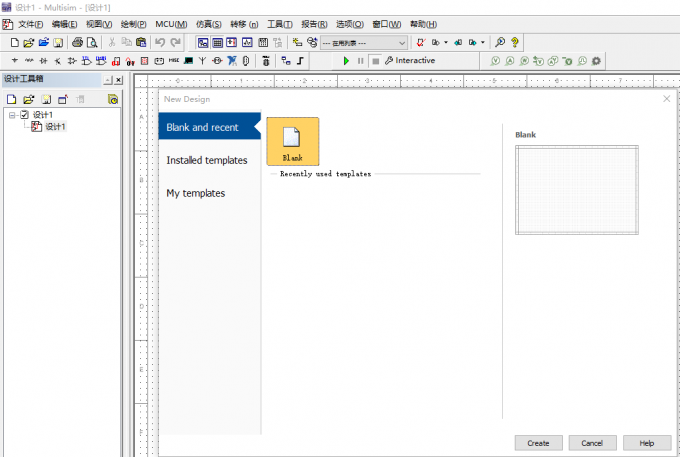

打开Multisim后，点击【文件-设计】或者按快捷键【Ctrl+N】创建空白电路。也可以选择从模版创建，建议创建完毕后按【Ctrl+S】保存，可以按照项目名称和版本进行编号，方便后期回溯。

2、放置元器件

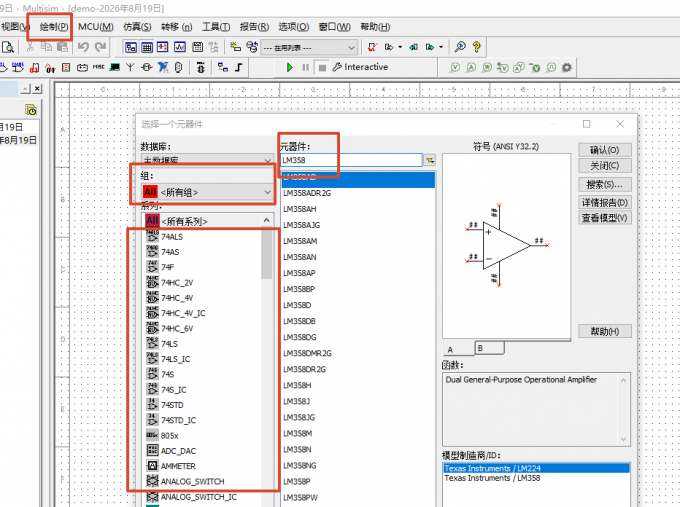

点击【绘制-元器件】或者按快捷键【Ctrl+W】打开元件库，支持按组和系列筛选，例如电阻位于【Basic】组、二极管位于【Diodes】组、电源位于【Sources】组。我们也可以在搜索框直接搜索具体的型号，输入【LM358】即可放置运放，搜索功能更高效。选中元件后点击【确认】，在图纸单击即可放置，按【Ctrl+R】可旋转方向。

3、布局与连线

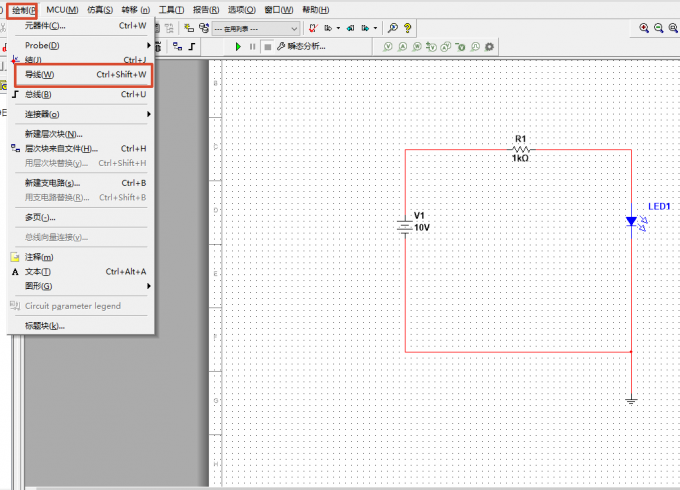

在整理元件布局时，电源和地线要合理放置，减少交叉导线。点击【绘制-导线】或按快捷键【Ctrl+Shift+W】，从元件引脚单击，拖到另一引脚即可连线，这里的导线物理性质和真实导线相同，如果导线交叉并且中间出现实心红点，说明此处存在电气连接。导线需要转弯可以单击放置转折点，连线完成后双击元件可以修改参数。

4、仿真验证

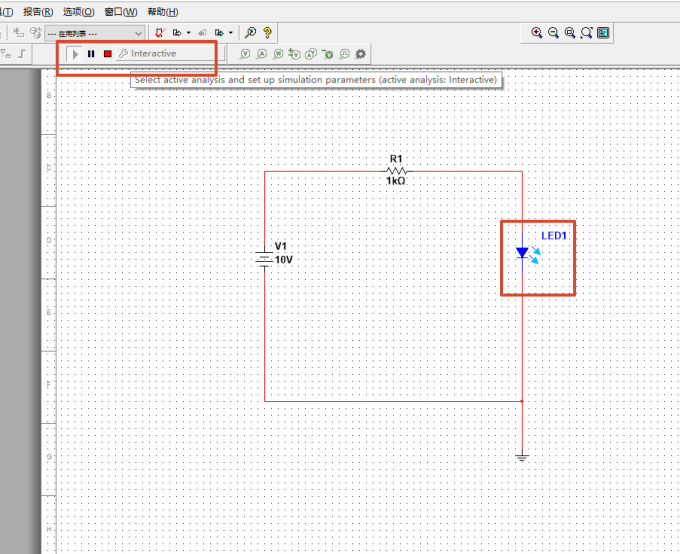

完成上述步骤后按【F5】即可启动仿真，或者点击菜单栏绿色按钮，下图为启动仿真的状态，可以看到电路图中LED灯亮起，这是基础的电路图，后续仿真可以使用探针查看电路电流电压等参数。

二、Multisim如何放置地线

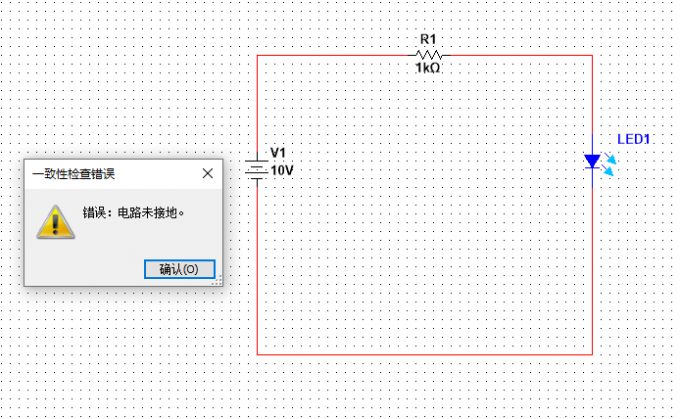

地线在Multisim中代表的是零电位参考点，如果没有地线，仿真会出现错误，例如下图所示。

1、放置地线元件

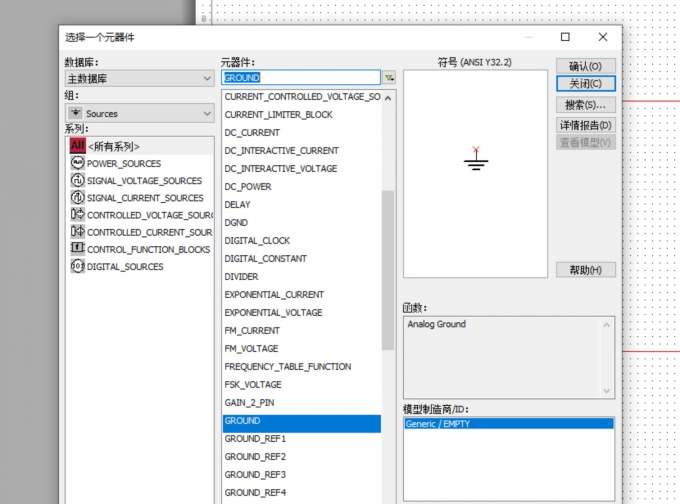

按快捷键【Ctrl+W】打开元件库，在【Sources】组‑【POWER_SOURCES】列中选择【GROUND】，点击【确认】即可放置。

2、连接电路负极

放置后还需要将地线的引脚连接到电路负极，以点亮LED灯为例，电源正极接LED输入端，负电源接LED输出端，电路的负极和LED的负极需要共同接地。并不是元器件的负极需要接地，地线相当于零电压，电源的负极需要接地，即使电路能形成完整回路，也是需要接地元件才能正常启动仿真。

三、总结

以上就是Multisim如何创建电路图，Multisim如何放置地线的相关内容。Multisim中创建电路图，需要先创建ms14格式的文件，然后参考上文放置元件、连接电路即可开始仿真。Multisim中的电路图虽然正负极能形成完整的回路，但是也需要放置地线，文中为大家介绍了放置地线的方式，希望对你有所帮助。
