品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Multisim 14.0

我们在做电路设计、排查电路故障时，可以借助Multisim这款仿真工具。该工具元件库齐全、仿真精度高，是很多电子工程师、机电专业学生正在使用的电路仿真工具。电感是电路中经常使用的元器件，主要用于LC滤波、RLC谐振、开关电源、振荡电路等场景。有些用户可能不知道Multisim中怎么放置电感，或者搭建电路后不知道Multisim中怎么找仿真结果。本文将为大家介绍Multisim中怎么放置电感，Multisim中怎么找仿真结果的相关内容。

一、Multisim中怎么放置电感

在日常电路仿真工作中，可能电路中需要电感元件，Multisim提供了多种放置元器件的方式，下面我就为大家介绍一下Multisim中放置电感的方式。

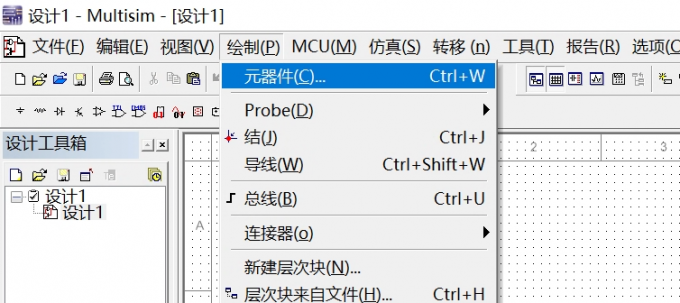

1、打开Multisim软件后，新建空白仿真工程，进入原理图编辑界面。按下快捷键【Ctrl+W】或者点击【绘制-元器件】进入元器件选择界面。

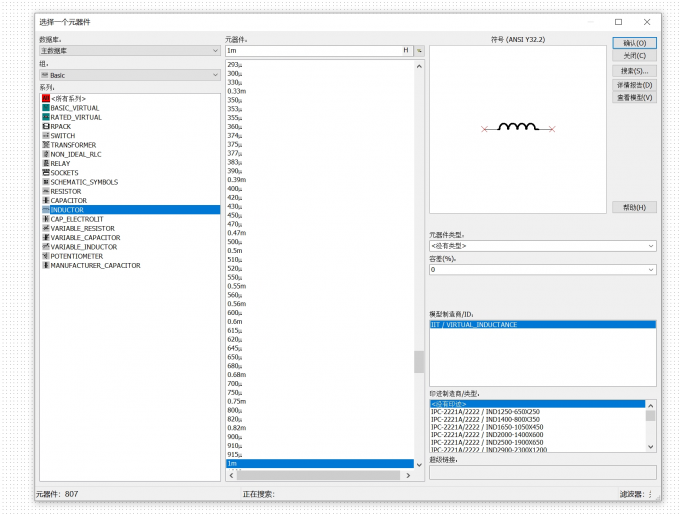

2、在弹出的元件选择窗口中，首先筛选【组】为【Basic】，即可找到【Inductor】电感元件，包含多种规格的型号。

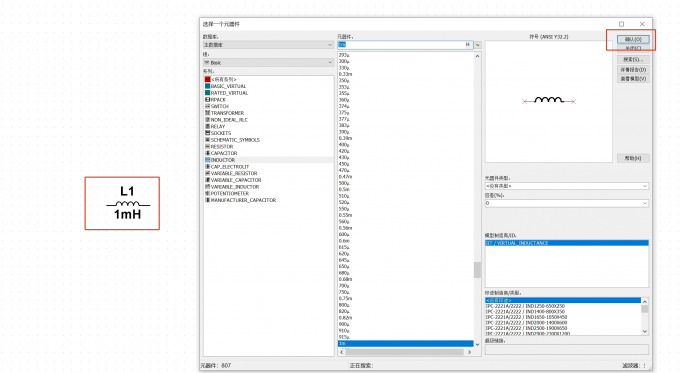

3、选中需要的规格后，点击确认后，该弹窗消失，鼠标变成虚线元件图标，在图纸合适位置单击，即可放置电感。

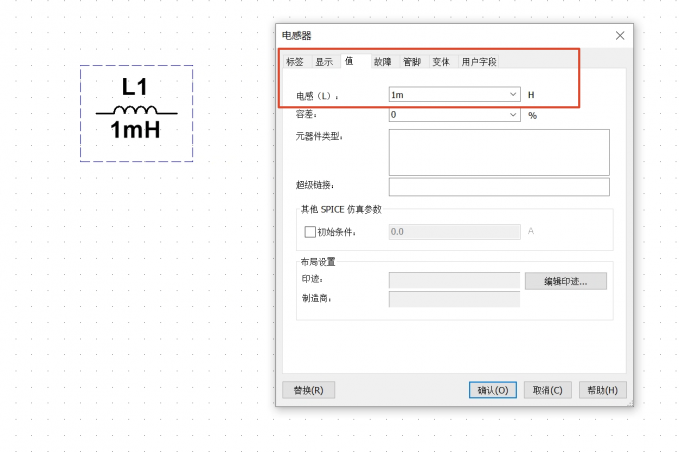

在实际工作中，电感放置后，可能需要修改参数，不需要删除后重新按照上文步骤再次放置。只需要双击电感元件，在属性设置窗口中，根据电路需求设置电感的数值，电源滤波电路一般是mH级电感，高频振荡电路一般用μH级电感，也可以设置初始电流。

二、Multisim中怎么找仿真结果

电路搭建完毕后，Multisim重要的功能就是电路仿真并且查看仿真结果，从而验证电路性能、排查设计缺陷。很多初学者搭建完完整电路后，不会查找仿真结果，所以就无法判断电感滤波、储能、谐振功能是否达标，白白浪费调试时间。下面我就为大家介绍一下Multisim中怎么找仿真结果。

1、查看波形

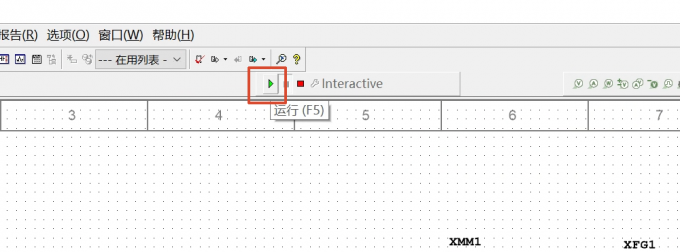

比如观察电感充放电波形、滤波后的电压电流变化，就需要用示波器进行仿真。点击界面顶部仿真运行按钮，或者按下快捷键【F5】即可启动仿真。

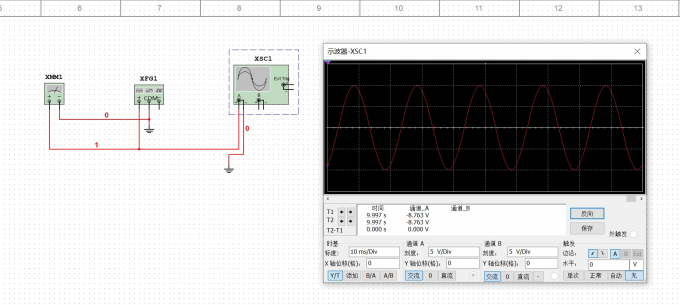

双击电路中的示波器，打开可视化界面，通过调整标度、刻度等参数让画面能显示完整波形后，即可直观判断电路工作状态。

2、查看精准数据

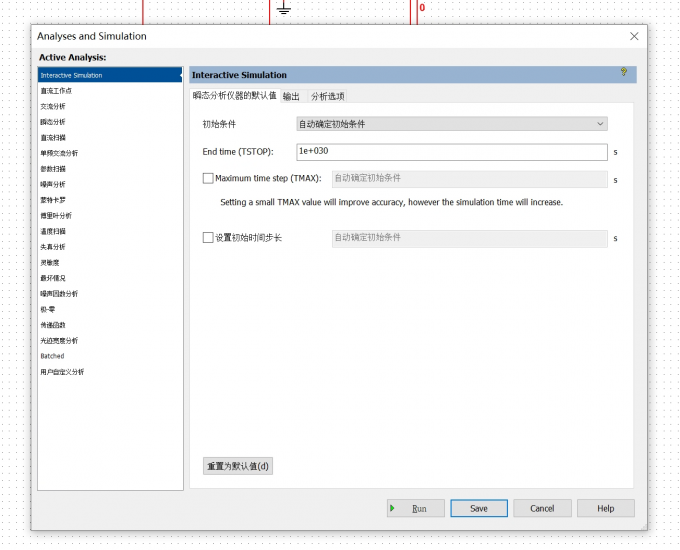

比如工业电路参数校准、实训数据记录，点击顶部菜单栏【仿真-Analyses and Simulation】，根据需求选择对应分析模式，直流工作点分析可查看电感静态电流、电压数值。交流分析可检测电感在不同频率下的阻抗特性。瞬态分析可生成完整仿真周期的数据曲线。运行对应分析后，软件会自动弹出仿真结果窗口。

三、总结

以上就是Multisim中怎么放置电感，Multisim中怎么找仿真结果的相关内容。文中为大家介绍了Multisim放置电感并修改电感参数的步骤，放置其他元器件也是类似步骤。Multisim是一款功能强大的仿真软件，可以使用示波器查看仿真后的波形图，并且可以使用”分析“功能查看仿真结果，希望对你有所帮助。
