品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Multisim 14.0

我们在做电路设计、电路教学时，需要借助Multisim这款电路仿真工具，该工具能够模拟电路运行时的“效果”，在测试阶段，防止大电流烧毁元件，降低硬件损耗成本。在做电路分析时，可能需要使用【瞬态分析】功能，该功能主要是仿真电路随时间变化的“响应”，例如电源启动、脉冲信号传输等电路测试场景。很多用户还不知道Multisim怎么进行瞬态分析，以及不知道瞬态分析怎么关闭。本文将为大家介绍Multisim怎么瞬态分析，Multisim怎么关闭瞬态分析的相关内容。

一、Multisim怎么瞬态分析

瞬态分析是Multisim中的一个仿真功能，主要用于查看电路的工作特性，比如开关电源上电波动、信号放大电路波形变化等，能够用图表直观显示电路从启动到稳态的全过程波形数据。掌握Multisim的瞬态分析方式，是成为一个高级工程师需要掌握的技能，下面我就为大家介绍一下Multisim进行瞬态分析的方式。

1、搭建电路

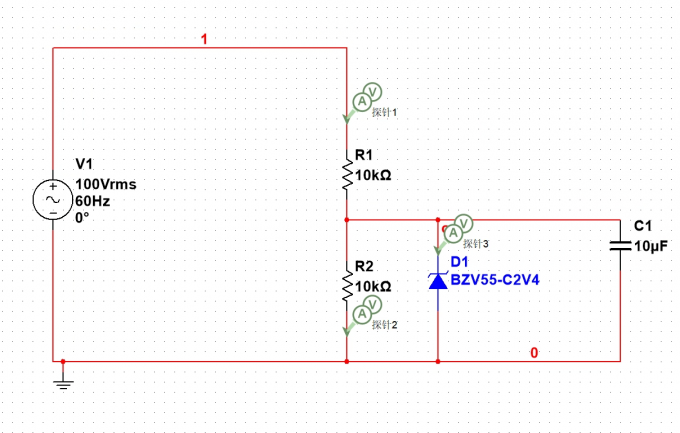

进行瞬态分析的第一步是先搭建电路图，需要先在Multisim界面放置元器件后，根据电路图连接线路，根据需要调整元件参数，例如电压值、电阻值等。例如下图所示的电路图，这是一套高压交流采样+双向低压钳位保护电路，主要用于输入端口保护电路。

用100V交流电模拟需要保护的高压输入回路，R1是10k电阻，承担大部分压降，限制稳压管击穿电流，R2和R1构成分压网络，静态时把节点电压拉低，稳压管常态截止，BZV55-C2V4（2.4V齐纳管）是核心保护元件，反向并联在被保护节点，电压超过2.4V就导通钳位。C1是储能滤波缓冲电容，该电路使用时，稳压管阴极接高电位节点，阳极接地，反向击穿才会稳压钳位。探针3是被保护节点电压，也就是稳压管钳位电压，最高约等于2.4V，下面就需要用瞬态分析，验证电路的探针3电压是否最高处于2.4V以内。

2、进入瞬态分析设置界面

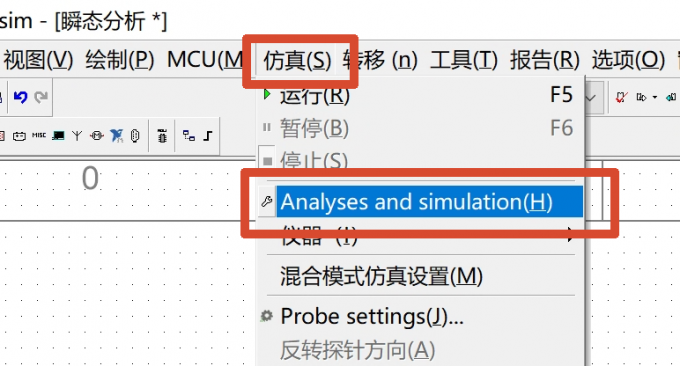

点击软件顶部菜单栏【仿真-Analyses and Simulation】。

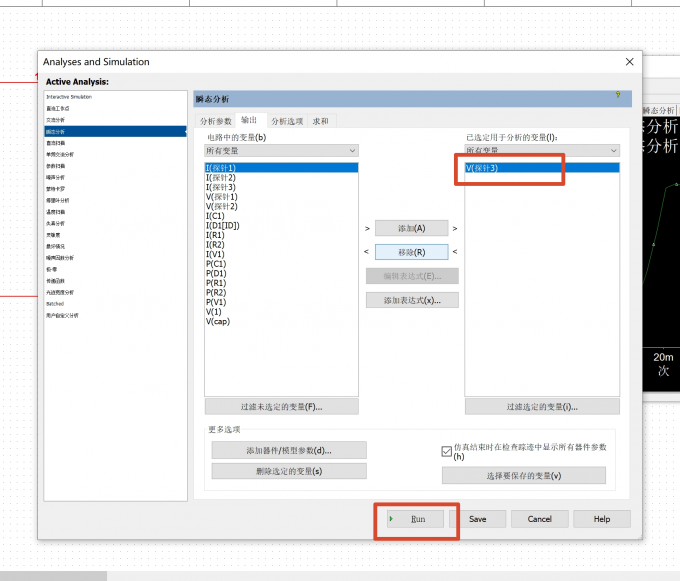

在弹出的窗口中，选择【瞬态分析】，在参数配置页面，需要根据电路图设置分析参数，例如此处就分析电路仿真的前0.04秒，【输出】选项中，选择探针3的电压。

3、启动仿真

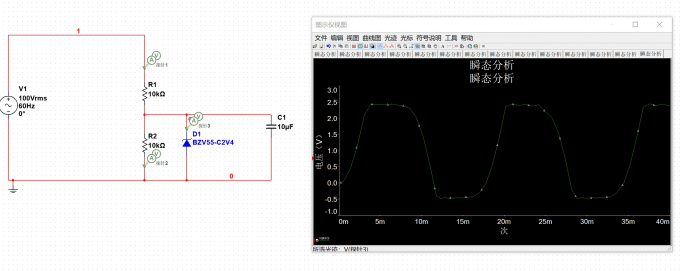

启动仿真后，软件会自动执行瞬态分析，生成对应的波形图。可以用来根据波形直观判断电路问题。电路图最终分析结果如下，稳压管击穿后把探针3的最高电压锁死在2.4V附近，说明该电路搭建正常。

二、Multisim怎么关闭瞬态分析

在仿真过程中，正常情况下，在【分析参数】中设置了起始时间和结束时间，时间到了之后会自动结束，如果瞬态分析设置的时间很长，会出现结果重叠，无法直观查看的情况，所以就需要手动关闭瞬态分析。

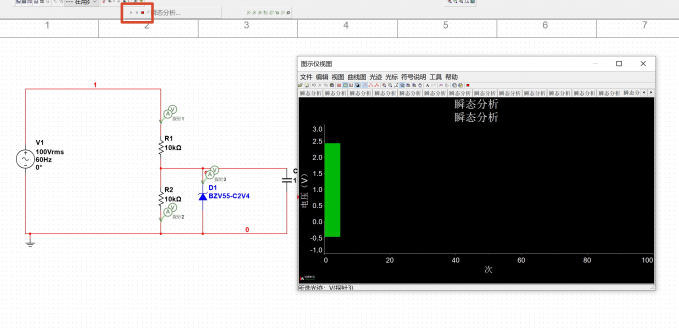

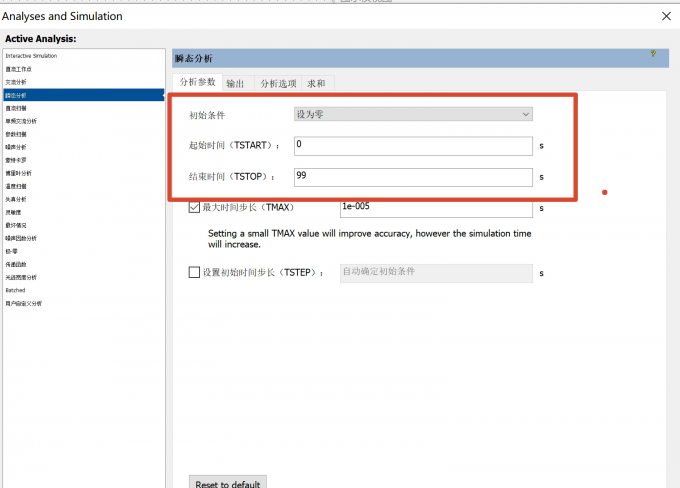

例如下图所示，相同的电路图，设置结束时间为99秒，结果发现，输出的图形全部重叠，这时候不需要等待仿真结束，直接点击软件顶部的【停止】按钮，即可结束正在运行的瞬态仿真，方便立马修改参数重新仿真。

三、总结

以上就是Multisim怎么瞬态分析，Multisim怎么关闭瞬态分析的相关内容。文中以输入端口仿真电路为例，为大家演示了Multisim进行瞬态分析的步骤，并且验证了电路的运行结果。在【分析参数】界面设置参数时，如果发现参数设置不合理，可以直接点击顶部【停止】，直接关闭瞬态分析，希望对你有所帮助。
