品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Multisim 14.0

我们在做电路设计、物联网开发等工作时，可以借助Multisim这款强大的电路仿真工具，该软件可以仿真复杂的电路，能在电路设计阶段验证电路性能，同时也是电子工程专业教学时需要使用的工具，可以说几乎是每个学习电路知识的工程师都需要掌握的工具。但是很多人并不了解这款软件，本文将为大家介绍Multisim有哪些优点，Multisim怎么进行仿真的相关内容。

一、Multisim有哪些优点

Multisim主要在电路设计、教学中发挥作用，为什么该软件在电子工程师的工作生涯中占据非常重要的地位呢？下面我就为大家介绍一下Multisim的优点。

1、降低研发试错成本

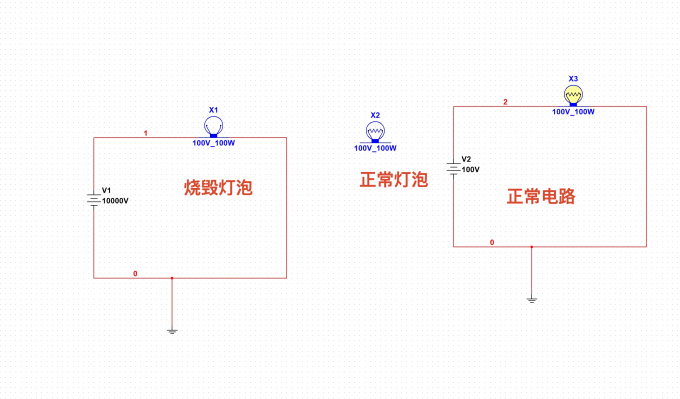

在研发新项目时，从电路设计到最终量产需要多次调试验证，如果自己组装实物，需要反复焊接、更换电阻、芯片、电容等元器件，不仅损耗大，还可能因短路、过载等问题烧毁核心元件，研发成本非常高。Multisim支持仿真，借助虚拟元器件，验证电路是否正常，排查错误，有效节省研发开支。

2、元件库丰富

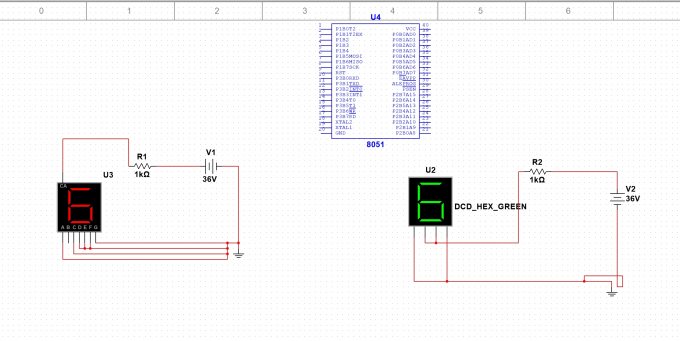

Multisim内置了多种元器件模型，从基础的电容、电阻、电源等，到单片机、运算放大器等元器件，支持海量元器件，同时还支持导入外部文件，支持自定义元件参数。例如在高校教学场景中，需要使用80C51单片机，就可以借助Multisim仿真运行。

3、操作直观高效

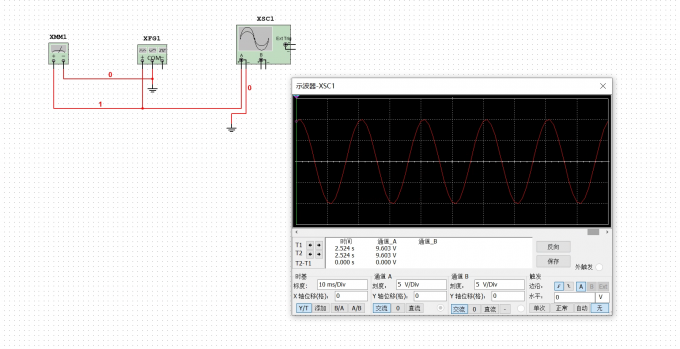

软件的操作逻辑非常简单，合理放置元件位置，旋转调整后即可连线仿真，结合示波器、万用表等虚拟仪器，可以精确仿真电路运行效果。操作逻辑与实体设备完全一致，针脚数量、功能都和实体设备相同。对于高校教学场景，如果设备不够用，就可以借助Multisim仿真，让每个学生都能动手实操。

二、Multisim怎么进行仿真

Multisim仿真功能几乎是每个工程师需要掌握的技能，对于电子专业学生来说，可能不了解该程序仿真的步骤，下面我就以一个经典的电路“点亮一个LED灯”为例，为大家演示Multisim的仿真流程。

1、创建电路原理图

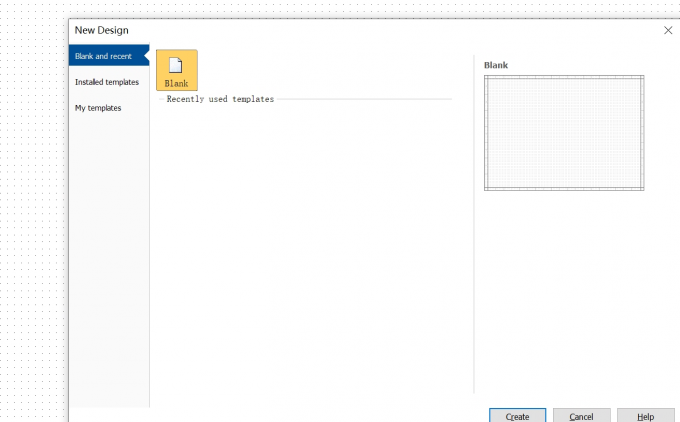

启动Multisim后，默认创建空白电路图。也可以点击【文件-设计】，创建一个空白图纸。

2、选取与放置元件

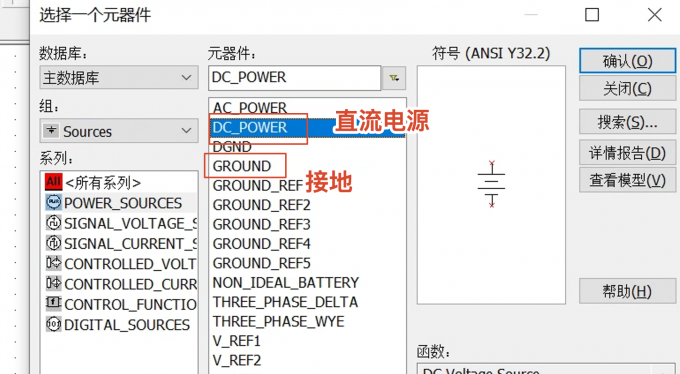

根据仿真的图纸放置元件，按下【Ctrl+W】打开元件库。例如点亮LED灯，需要从【Sources】分类中选择【DC_POWER】，从【Basic】库中选择电阻，从【diodes】库中选择LED灯，除此之外，还需要放置一个【接地端】（GROUND）。

3、连接电路

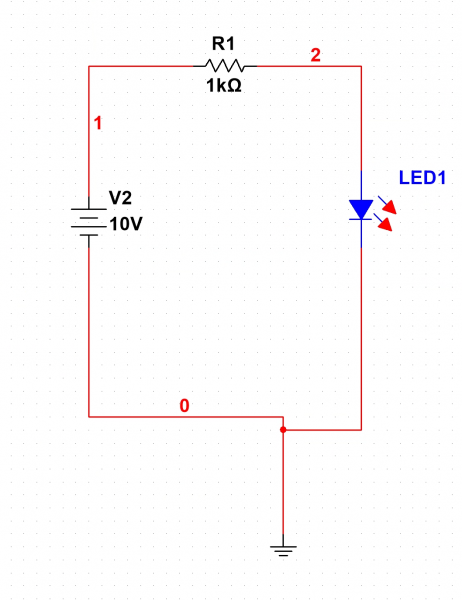

点击元器件针脚连线，参考电路原理图，形成闭合回路，连线时尽量不要出现交叉。

4、设置元件参数

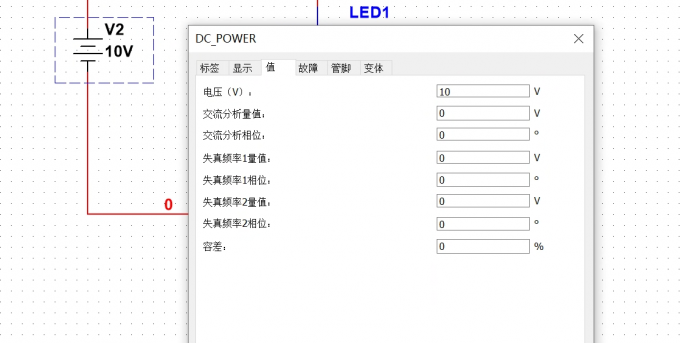

根据电路图，合理设置电压值，双击电压源符号，在弹出的属性窗口中，将电压值修改为适合LED的电压，例如10V，修改限流电阻也是相同的步骤。

5、启动仿真

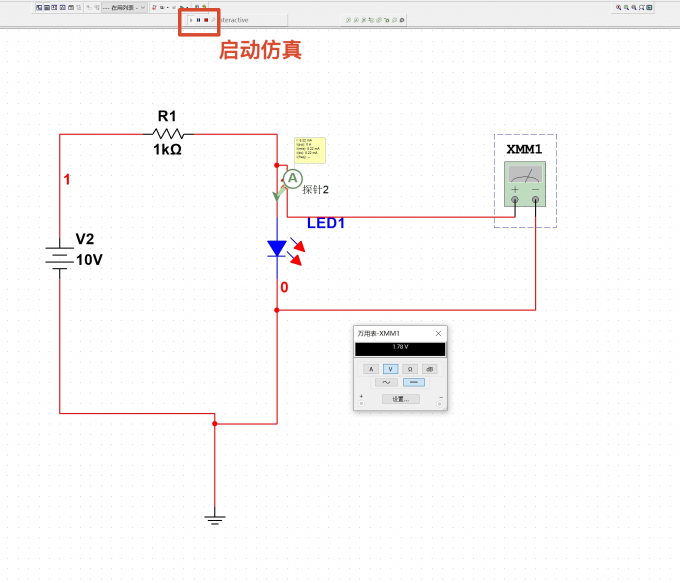

电路搭建完毕后，点击顶部绿色运行按钮即可启动仿真，该电路图仿真结果如下，LED灯被点亮，测量LED两端电压为1.78V，电流为8.22mA，普通LED额定工作电流为5-20mA，可修改限流电阻改变回路电流，观察LED亮灭变化，从而加深对Multisim仿真的印象。

三、总结

以上就是Multisim有哪些优点，Multisim怎么进行仿真的相关内容。本文为大家介绍了Multisim的部分优点，例如节省实物电路图调试的成本，提高开发效率，同时支持的元器件丰富，能快速搭建电路图，配套虚拟测量仪器种类齐全、数据精准，可以满足学习与常规研发使用。文中还为大家介绍了使用Multisim仿真的步骤，希望对你有所帮助。
