品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Multisim 14.0

我们在做电路仿真工作时，一般使用Multisim这款电路仿真工具，该工具内置多种元件，可以快速绘制电路图，并且仿真精度高，在选定电路方案初期，可以借助其仿真功能低成本、高效率的绘制出电路图。电路模块搭建完成后可能会遇到无法引出外接接线端，导致不能对接外部设备调试的情况，或者仿真完成后不知道如何导出电路图。本文将为大家介绍Multisim怎么引出一个接线端，Multisim怎么输出电路图的相关内容。

一、Multisim怎么引出一个接线端

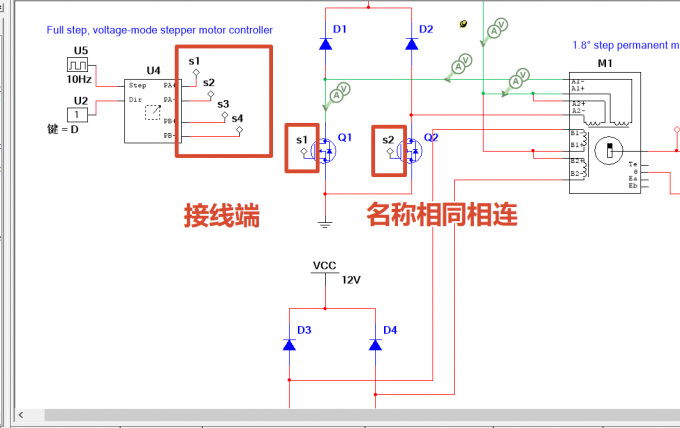

在做电路设计工作中，元件的针脚可能会有很多，并且可能会有多根导线连接到一个针脚，此时就需要引出接线端，并且命名。如果直接延长导线，会出现线路杂乱、节点混乱的问题，例如下图所示，就是从U4引出了三根接线端，并且分别命名，电路图简洁并且仿真方便。下面我就为大家介绍一下Multisim引出接线端的方式。

1、Multisim创建空白电路图，并且放置元件，此处用8051单片机为大家演示。

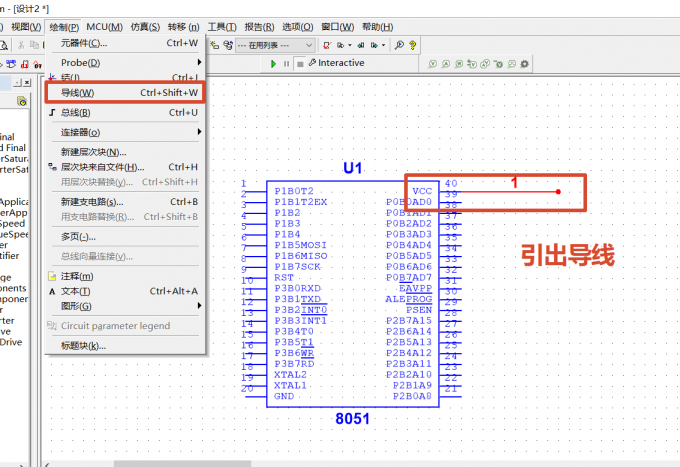

2、点击菜单栏【绘制-导线】或者使用快捷键【Ctrl+Shift+W】，鼠标点击需要引出接线端的元器件引脚，然后绘制一段导线，双击确定终点，即可引出接线端，例如下图所示。

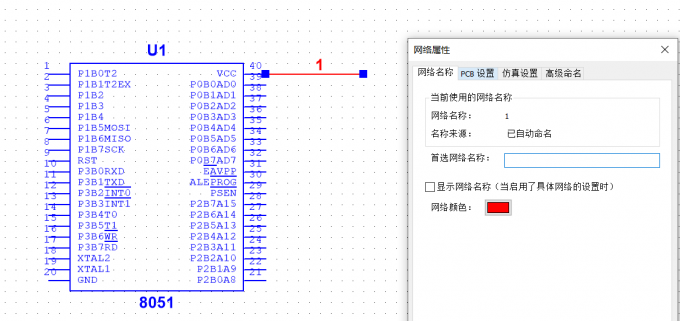

3、为了方便后续仿真工作，可以右击引出的导线，选择【属性】，切换到【网络名称】，并修改【首选网络名称】，如果名称重复，Multisim会提示重新命名或者让相同名称的导线连接，根据实际需求选择即可。图1就是选择了导线连接，就不需要真实导线，让图纸看起来更加整洁。

二、Multisim怎么输出电路图

如果要输出电路图，我们可以根据输出电路图的目的，选择输出方式，例如输出电路图给同事继续绘制或者仿真，就可以输出为【ms14】源文件，导出Multisim后即可操作文件。如果是要输出电路图给客户，输出为pdf格式即可，下面我就为大家介绍一下Multisim输出电路图的步骤。

1、输出ms14源文件

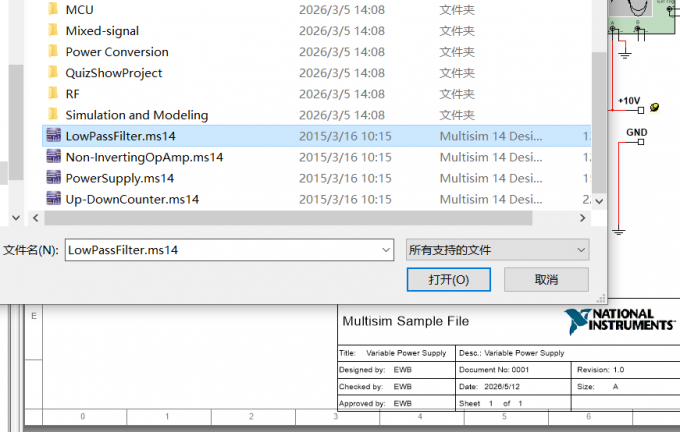

在实际工作中，经常会遇到多人协作绘制电路图的情况，例如图纸绘制到一半需要由同事接手，或者电路完成后需要给他人进行后续仿真工作。这种情况就需要输出原始工程文件，按下【Ctrl+S】选择保存路径即可。双方尽量保持使用相同版本的Multisim软件，Multisim14版本生成的工程文件后缀是【.ms14】。我们可以直接通过微信、QQ等方式发送原始工程文件，同事下载后可以直接打开。

2、输出pdf文件

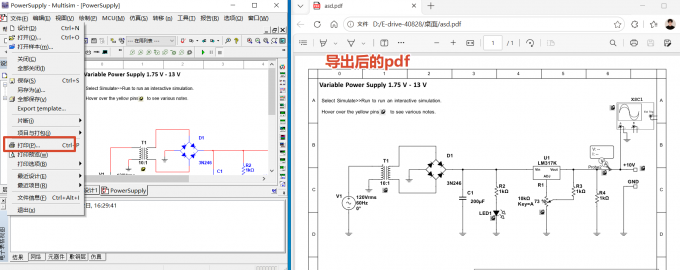

如果对方不需要编辑电路图，而是只需要查看，就没有必要分享工程文件，推荐将图纸输出为PDF格式。即使对方电脑没有安装Multisim软件，也能通过浏览器直接查看文件。输出为PDF的操作也非常简单，点击菜单栏中的【文件】-【打印】，打印机选择【Microsoft Print to PDF】，随后选择文件保存路径，点击确认即可输出PDF文件，效果如下图所示。

三、总结

以上就是Multisim怎么引出一个接线端，Multisim怎么输出电路图的相关内容。在使用MCU元件时，可能会遇到一个针脚引出多根导线的情况，可以参考上文步骤绘制接线端，并给导线命名，实现“无导线”连接。对于输出电路图的场景，我们可以根据输出电路图的目的选择对应方式，希望对你有所帮助。
