品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Multisim 14.0

Multisim是一款功能强大的虚拟仿真软件，可绘制并仿真电路效果，适合用于产品研发阶段的电路设计，或者日常工作中故障排查，同时也是高校教学时的一款重要软件。学会绘制电路图是仿真的第一步，本文将为大家介绍Multisim怎么放置电路图，Multisim中怎么放置节点的相关内容。

一、Multisim怎么放置电路图

使用Multisim仿真的第一步是放置电路图，需要新建项目，添加元件，连线后即可仿真，下面我就分步骤为大家介绍一下Multisim放置电路图的方式。

1、新建空白电路

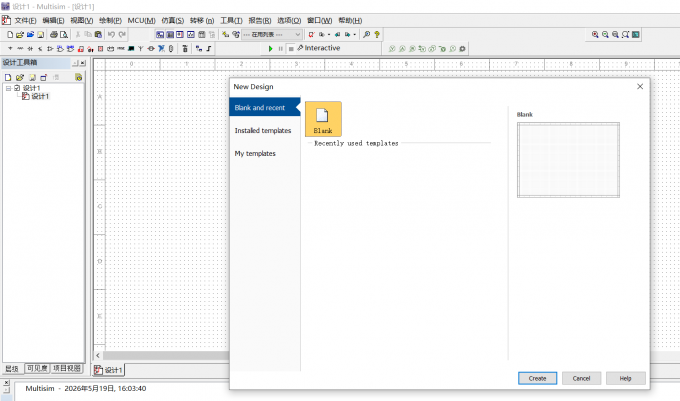

进入Multisim后，默认创建空白图纸，可以直接按下【Ctrl+S】选择保存路径。或者点击顶部菜单栏【文件-设计】，新建一个空白电路文件并保存。注意要放在固定的文件夹中，方便后续查找，尤其是设计多个电路方案时，保存不同版本能快速回溯版本。

2、放置元器件

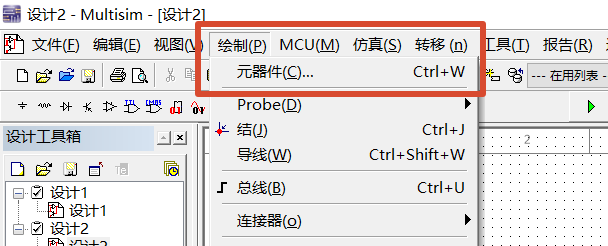

绘制电路图的前提是放置元器件，比如设计单管放大电路时，需要放置电阻、三极管、电源、接地等元件。我们可以按下快捷键【Ctrl+W】，或者点击菜单栏【绘制-元器件】调出元器件窗口。

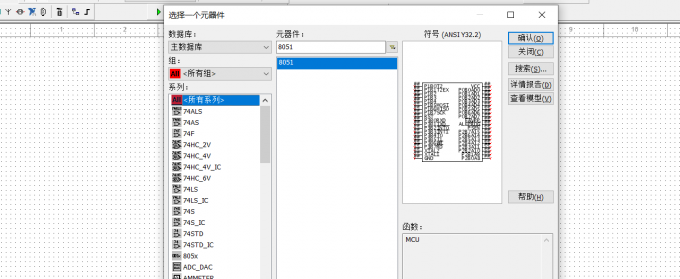

在元器件界面，我们可以根据不同的组和系列进行筛选，比如电阻放在【Basic】组中、电源放置在【Sources】组中。支持搜索功能，例如放置8051单片机，就可以通过搜索功能快速查找，提升工作效率。

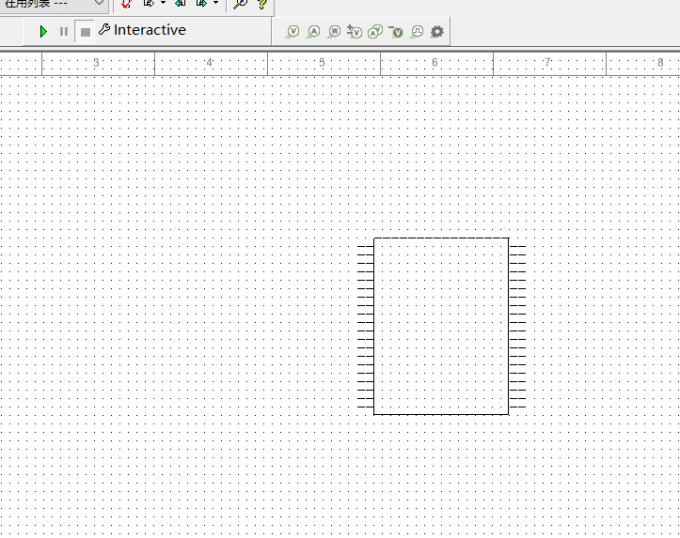

选中元件后点击【确定】，会出现下图所示的界面，在图纸的合适位置点击即可放置元件。

3、连接导线

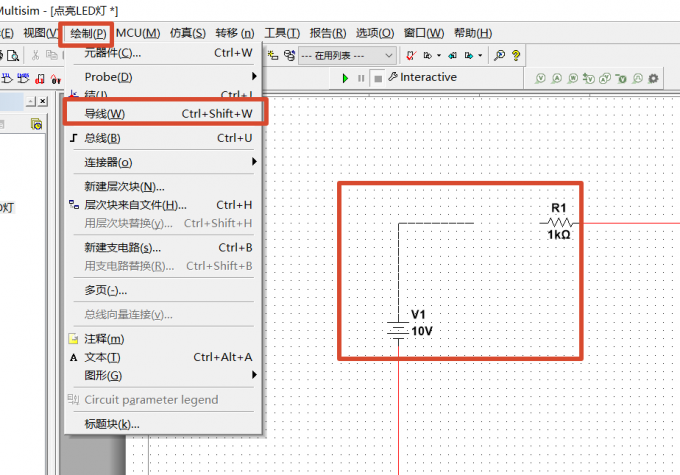

在工作中，元件位置布局需要合理，让电路图能够清晰易懂，便于后续仿真，尽量不要出现导线交叉的情况。放置元件时，可以根据电路逻辑调整位置，比如电源和接地放在角落，核心元件放在中间。点击工具栏【绘制-导线】，或者按下快捷键Ctrl+Shift+W，鼠标在元件引脚处，拖动导线到另外元器件的引脚，即可连接，拐弯处可以单击放置转折点。

4、设置参数

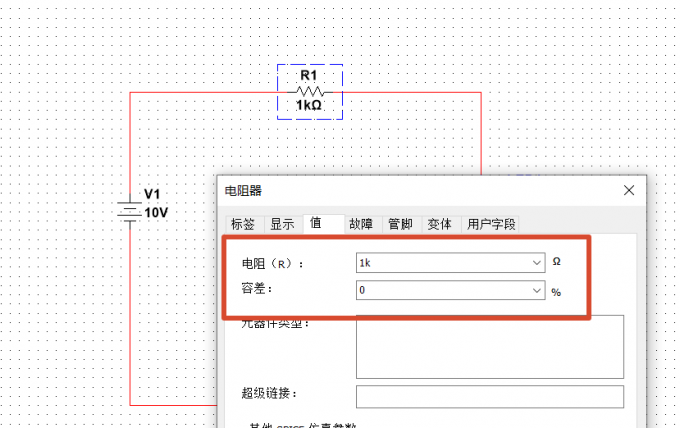

不同电路图对元件参数的要求不同，比如电阻阻值可以根据电路要求调整为10k欧姆、2k欧姆等。我们需要双击已放置的元件，在弹出的窗口中修改参数。

二、Multisim中怎么放置节点

在绘制电路图时，我们可能需要给导线放置节点，放置节点后就可以从该点出发继续绘制导线，有两种方式给导线添加节点，下面我就为大家详细介绍一下Multisim放置节点的步骤。

1、自动添加节点

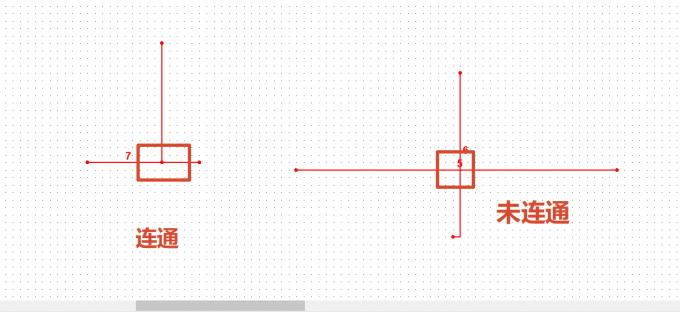

在绘制电路图时，如果出现了导线连接（T字型交叉），Multisim会自动在两段导线交叉点添加节点，添加后两条导线就实现了连接。但是两条导线呈十字交叉，就不会自动生成节点，这种实际上并没有连通，仍然是两根导线，需要手动添加节点，在仿真时需要注意电路图是否出现这种情况。

2、手动添加节点

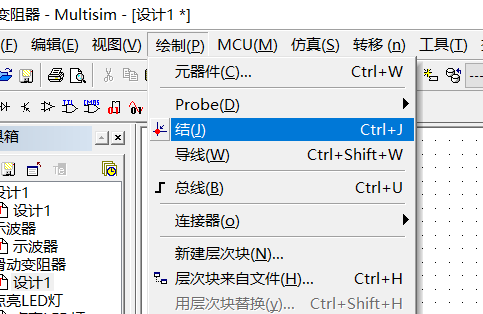

对于上文介绍的十字交叉的情况，需要手动放置节点才是连通，我们需要点击顶部菜单栏的【绘制-结】选项，也可使用快捷键【Ctrl+J】，然后点击线路交叉的地方，节点会显示成红色实心圆点，表示该点放置了“节点”。

三、总结

以上就是Multisim怎么放置电路图，Multisim中怎么放置节点的相关内容。绘制电路图时，需要创建电路图并放置元件后，用导线连接各元件。正确放置电路图后即可开始后续的仿真工作，在绘制电路图时，要注意导线是否通过“结”连接的情况，防止仿真出错，文中也为大家介绍了手动放置节点的方式，希望对你有所帮助。
