Multisim是一款电路仿真软件，主要用于电路研发、教学场景，同时也是很多工程师正在使用的仿真工具。其内置了丰富的元件库，并且绘图界面操作简单、仿真精准，可以用于研发阶段电路验证。但在工作中，Multisim可能没有内置需要使用的元器件，需要手动导入模型，应该怎么导入呢？仿真完成后，需要导出仿真图用于项目报告或者其他用途，应该怎么导出仿真图呢？本文将为大家介绍Multisim怎么导入模型，Multisim怎么导出仿真图的相关内容。

一、Multisim怎么导入模型

Multisim内置了很多元件，例如电阻、电容、常规运放、三极管等基础器件，对于那些专用的器件，例如HCPL3140光电耦合器，软件并无内置模型，这种情况就需要手动导入第三方模型，目前比较常用的是SPICE格式模型导入方法，下面我就详细为大家介绍一下Multisim导入模型的步骤。

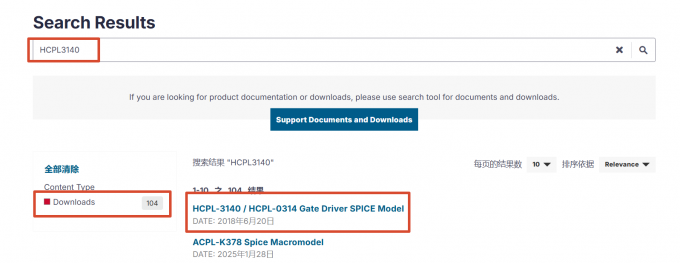

1、从元器件官网下载正规的模型文件，一般格式为【.cir】，不要从非正规渠道下载模型，防止后续仿真错误。下图是在博通公司官网搜索【HCPL3140】可下载文件的结果，下载第一个【SPICE Model】即可。

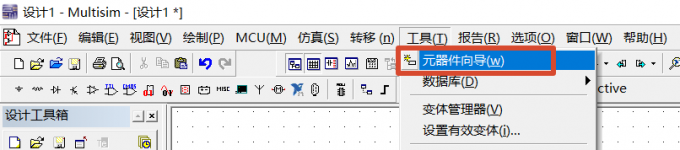

2、打开Multisim软件，点击顶部菜单栏【工具-元器件向导】，这是导入自定义模型的入口。

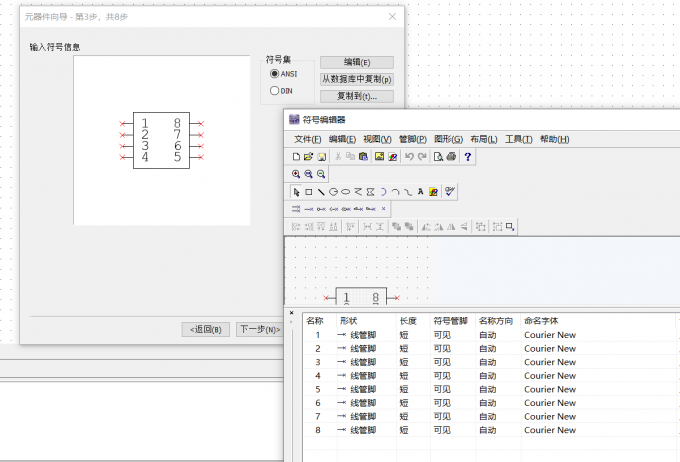

3、进入向导后，需要根据元件的实际封装在对话框内选择相应的封装，以及设置元器件符号，并设置引脚属性，比如输入、输出、电源、地线等，引脚需要与封装的管脚对应。

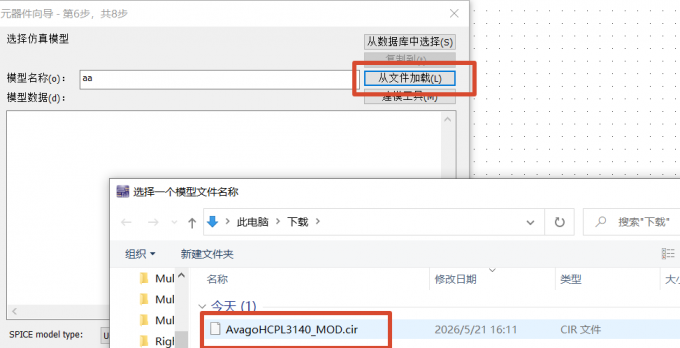

4、在向导的第六步，需要选择【从文件加载】，并且选择.cir文件，根据需要调整语法结构，具体语法可以参考【SPICE电路分析基本语法（https://liht1634.blog.csdn.net/article/details/135504510）】。

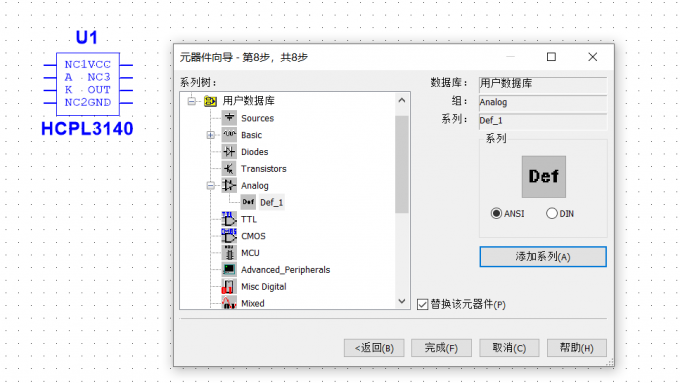

5、最后，选择模型导入的数据库，我们可以点击【添加系列】新建一个分类，并将模型导入到该分类下即可，然后就可以按下【Ctrl+W】放置该元件。

二、Multisim怎么导出仿真图

完成Multisim电路仿真调试工作后，大多数时候都不需要导出原本的工程文件，比如客户审核图纸、向领导做项目汇报、报告配图等。一般只需要展示图纸即可，建议导出PDF格式的仿真图，画面不变形，并且兼容性强，下面我就为大家介绍一下Multisim导出仿真图的步骤。

1、首先检查电路图纸布局、仿真参数、元器件排布正确，不杂乱。

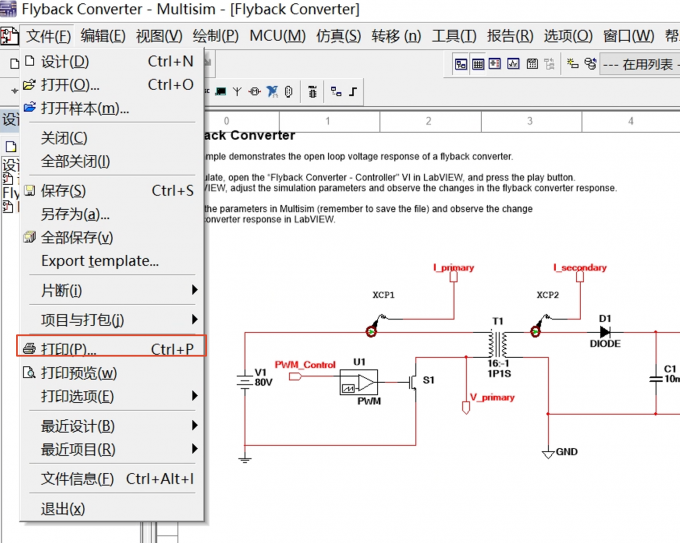

2、点击软件顶部菜单栏的【文件】选项，在下拉菜单中选择【打印】功能，或者使用快捷键【Ctrl+P】。

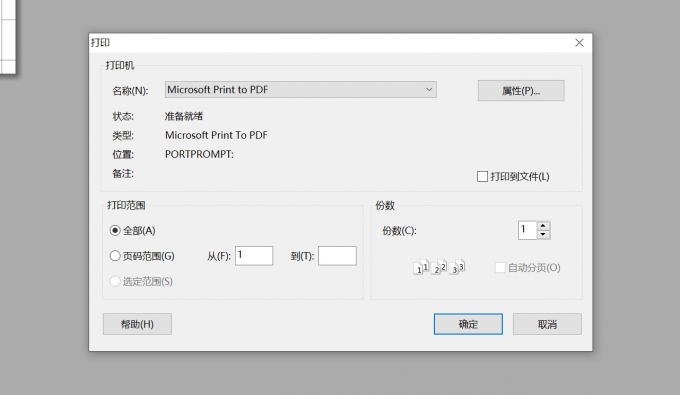

3、在弹出的打印设置窗口中，需要选择实体打印机，打印机列表中选系统自带的【Microsoft Print to PDF】打印程序。

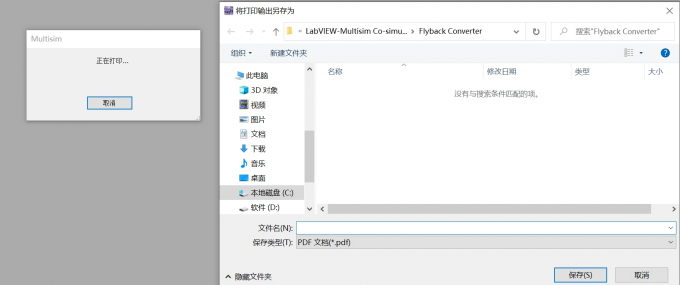

4、选择PDF文件保存路径，并设置名称，名称最好包含图纸类型、版本号，方便后续查看。点击【保存】后，即可导出仿真图到指定该路径。

三、总结

以上就是Multisim怎么导入模型，Multisim怎么导出仿真图的相关内容。Multisim虽然内置了很多元件，但是仍然有很多第三方元件没有提供，例如HCPL3140型号的光电耦合器，我们可以从官网下载模型文件后，导入Multisim中。对于需要导出仿真图的场景，文章为大家介绍了导出pdf格式仿真图的步骤，希望对你有所帮助。
