我们在做电路仿真工作时，一般使用Multisim这款电路仿真工具，该工具使用广泛，尤其是高校教学场景下，经常需要使用该工具做电路实验。很多人不知道如何设置网络标签，合理放置网络标签能简化导线布局，让电路图更简洁，方便后期仿真。直流电压源是基础的供电元件，如何放置直流电压源呢？本文将为大家介绍Multisim如何放置网络标签，Multisim怎么放置直流电压源的相关内容。

一、Multisim如何放置网络标签

网络标签在Multisim中有两个作用，一是给电路节点“标注名称”，便于后期仿真与分析节点的电压电流数据。二是借助同名标签自动连接的设计，在不绘制物理导线的情况下实现电气连接，在复杂电路图中，借助这个设计能大幅优化电路图。放置网络标签的具体操作步骤如下：

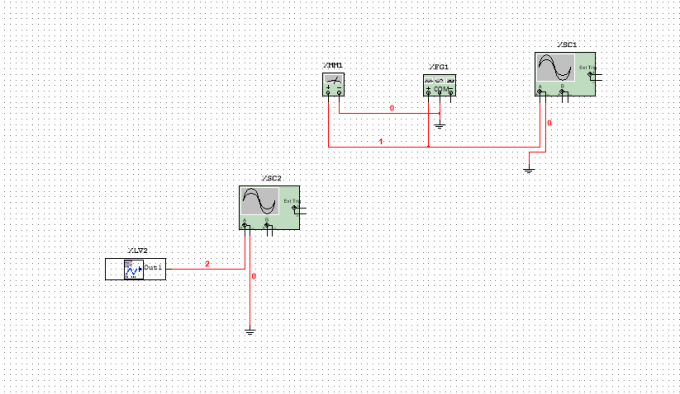

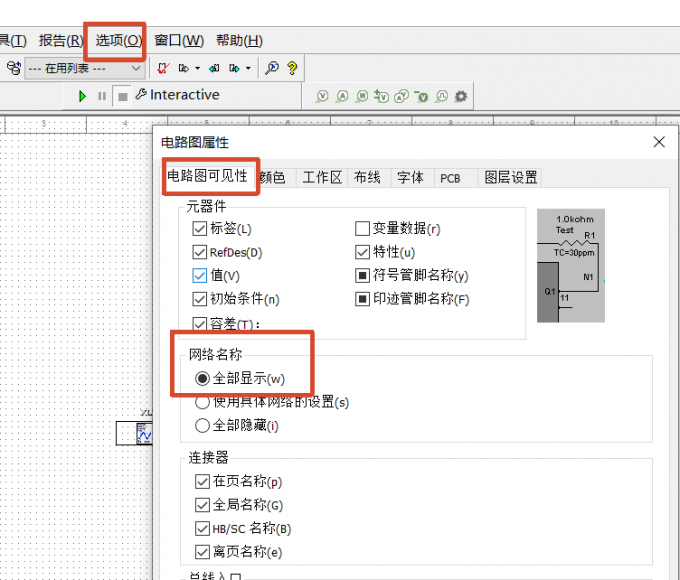

1、首先需要显示网络名称，点击Multisim顶部菜单栏中的【选项-电路图属性】，在弹出的窗口中，选择【电路图可见性】，选择网络名称为【全部显示】，点击【确定】后，电路图中每一段导线都会自动显示系统分配的默认编号。

2、默认编号按照绘制顺序依次递增，存在特殊情况，比如GND地线统一编号为0，虽然可以区分导线，但实际使用时还是需要自定义导线名称。

如果需要修改网络标签，右击导线，选择【属性】，在【网络名称】选项卡中，输入【首选网络名称】，点击【确认】即可修改。如果此处提示【在网络连接了全局连接器的情况下，首选网络名称不能修改】，需要在【高级命名】下，修改名称。

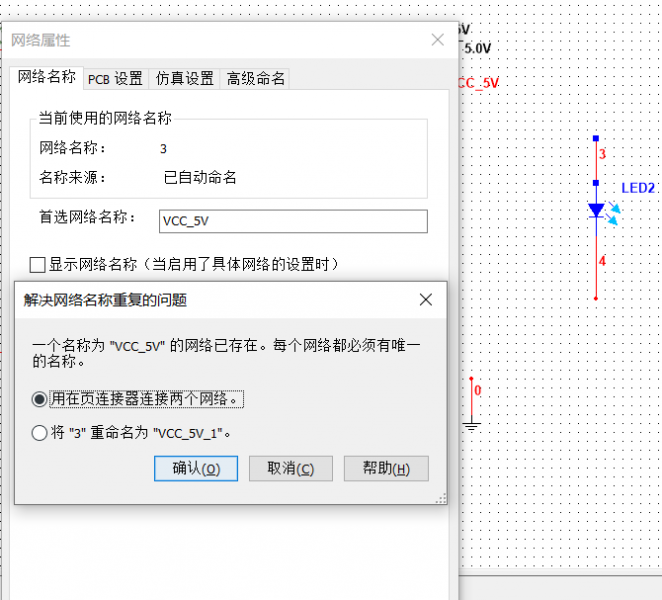

例如在电源电路中，一般将电源输出端的网络标签命名为【VCC_5V】，将负载的供电端的对应导线同样命名为【VCC_5V】，Multisim检测到重复名称时会弹出提示窗口，选择【用在页连接器连接两个网络】选项，两段导线即可实现电气连通，能够将复杂的连线转化为简洁的逻辑连接。

网络标签并不能随便设置，否则就失去了命名的意义，建议根据团队要求，统一命名规范，一般使用英文字母+数字+下划线组合，名称应能体现功能，如【VCC_5V】【VCC_10V】等，后期仿真分析也方便。合理使用该功能可以大幅简化线路布局，例如下图所示，VCC电源点亮LED灯就使用了网络标签连接。

二、Multisim怎么放置直流电压源

直流电压源是比较常用的基础元件，主要用于单片机供电、运放/三极管偏置供电等场景。例如放置5V或3.3V的直流电压源给单片机使用，或者为运算放大器电路设置偏置参考电压，下面我就为大家介绍一下Multisim中放置直流电源的方式。

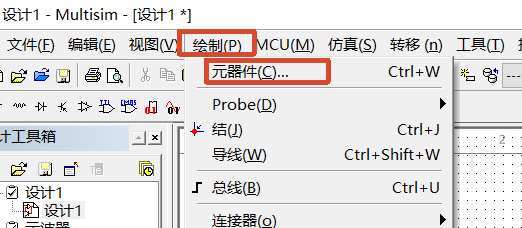

在Multisim中放置直流电压源有两种方式，一是点击顶部菜单栏【绘制-元器件】或直接使用快捷键Ctrl+W，进入元器件选择页面。

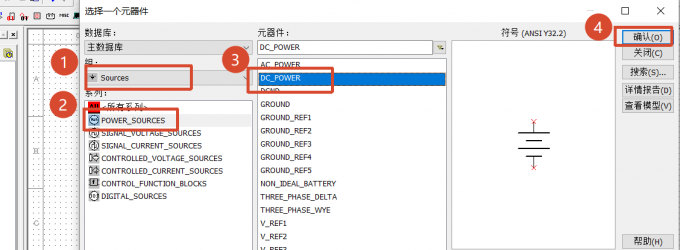

在弹出的【选择一个元器件】窗口中，【数据库】选择【主数据库】，在【组】中选择【Sources】分组，然后在【系列】列表中选择【POWER_SOURCES】，此时右侧元件列表中是各种“源”，【DC_POWER】是直流电压源。选中后点击【确定】，在电路图合适位置单击左键即可放置。

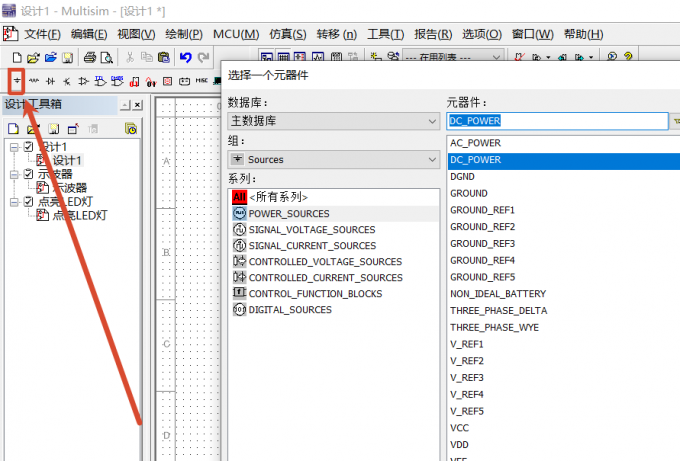

第二种方式是点击工具栏的【放置源】图标直接进入器件选择界面。如果仿真的是数字逻辑电路，也可以直接使用【VCC】元件，本质是5V直流电压源与VCC网络标签封装，正极连接芯片电源引脚，负极默认接地，需要额外绘制地线，VCC电压源主要给单片机供电用，或者在数字逻辑电路中使用。

三、总结

以上就是Multisim如何放置网络标签，Multisim怎么放置直流电压源的相关内容。放置网络标签需要在【电路图属性】中开启【全部显示】，通过右键导线属性修改【首选网络名称】即可修改名称。同名标签之间可通过页连接器互连，有效简化电路布局。直流电压源位于【POWER_SOURCES】分类下，【DC_POWER】和【VCC】都是直流电压源，选择后点击【确定】即可放置。
