我们在做电子电路设计工作时，需要使用Multisim这款功能强大的虚拟仿真软件。该工具主要用于研发阶段验证电路性能、模拟排查电路故障。根据波形图，能判断电路是否正常、是否符合设计要求。本文将为大家介绍Multisim怎么看输出波形，Multisim怎么输出波形图的相关内容。

一、Multisim怎么看输出波形

在工作中，主要有两类场景需要查看输出波形，一是电路搭建完成后的初步仿真观测，判断电路是否存在明显故障，例如没有波形信号、波形失真等。二是需要精准查看波形参数，例如幅值、频率、周期等，验证电路是否符合设计标准，比较常见的场景是放大电路的输出波形是否失真、滤波电路是否达到滤波效果等。下面我就为大家介绍一下Multisim查看输出波形的步骤。

1、搭建电路

查看输出波形的前提是电路搭建完毕，例如调试单管交流放大电路时，先在Multisim软件中搭建电路，选择合适的三极管、电阻、电容及电源，确保电路连线正确。

2、添加虚拟示波器并完成接线

示波器是查看输出波形的重要工具，在Multisim右侧工具栏中找到【示波器】图标，点击后将其放置在电路空白区域。随后进行接线，需要将示波器的【CH1】或【CH2】输入端连接到电路的输出节点，例如放大电路的集电极输出端，将示波器的【GND】端连接地，如果遇到了不显示波形的情况，需要检查接线是否正确，下图是为了演示示波器使用，使用信号发生器模拟输出信号。

3、设置示波器参数并运行仿真

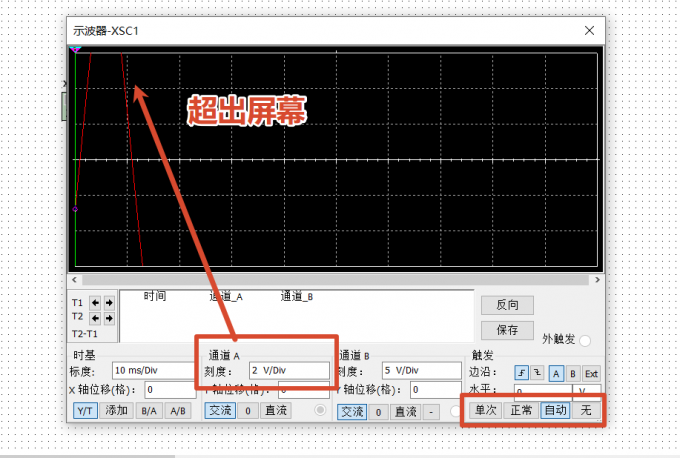

具体的参数需要根据实际情况设置，会影响波形的显示效果。我们可以双击示波器图标，打开参数设置面板，需要调整三个参数：一是【标度】，根据波形频率调整，如果查看50Hz的正弦波，可将【标度】设置为10ms/div，屏幕上能显示1-2个完整周期。二是【通道刻度】（V/Div），根据输出波形的预估幅值调整，波形幅度过大易超出显示范围。三是触发方式，【自动】用于观测稳定波形。如果查看低频脉冲，可以使用【正常】。参数设置完成后，启动Multisim仿真。

4、查看输出波形

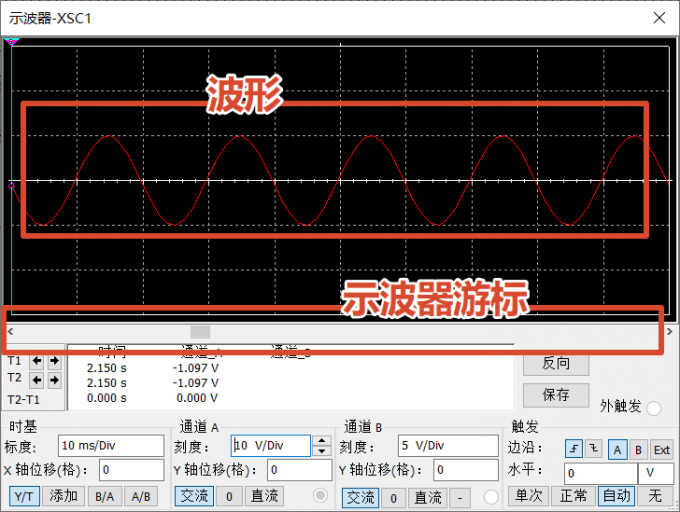

运行仿真后，示波器会显示输出的波形，可以根据参数设置来计算幅值、频率等。在实际工作中，例如调试音频放大电路，出现波形削顶、失真，说明电路放大倍数过高或静态工作点设置不合理，需调整电阻参数。我们还可以通过示波器的游标功能，精准查看波形的周期、幅值等参数。

二、Multisim怎么输出波形图

如果要学习【示波器】工具的使用，需要一套简单的输出波形装置，可以参考上文介绍中使用的装置，通过函数发生器+万用表+示波器的组合来输出波形图，其中发挥主要作用的是示波器，万用表的作用是辅助测量电压，用来测量该交流信号的有效值，和示波器波形相互验证。下面我就详细为大家介绍一下这套输出波形图的装置。

1、搭建电路

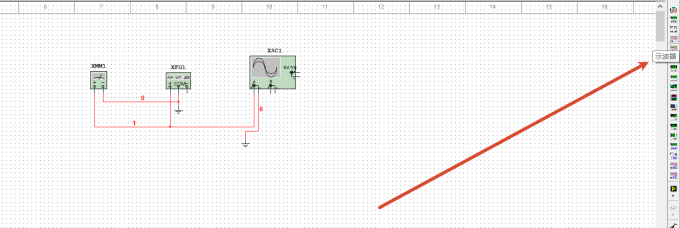

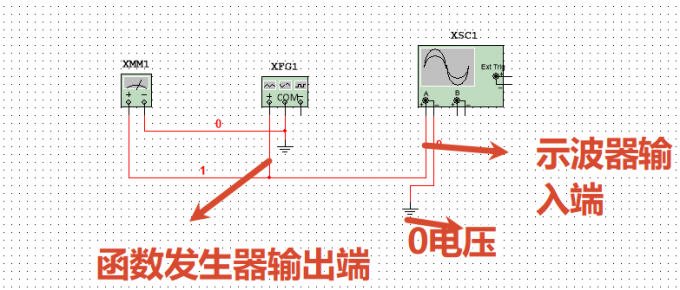

函数信号发生器、万用表、示波器都位于Multisim右侧列表，具体位置可以参考图1。在连线时，函数信号发生器的正极作为信号输出端，分别连接万用表正极、示波器A通道输入端、函数信号发生器的COM公共端、万用表负极、示波器接地端都接入0电压，即接地。

2、设置函数发生器，产生电信号

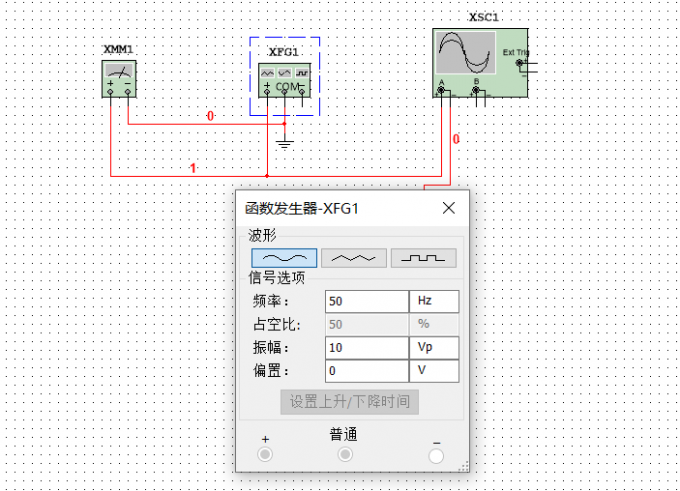

双击函数发生器，按需要选择输出波形，支持正弦波、三角波、方波三种类型。还需要调整参数，需要设置信号频率（如50Hz）、振幅（如10V），偏置（0V）。设置完成后，函数发生器就可以按照设置输出波形信号。

三、总结

以上就是Multisim怎么看输出波形，Multisim怎么输出波形图的相关内容。我们可以借助示波器查看输出波形，并且非常仿真，支持双通道，支持调整标度、刻度等参数，能够精准显示波形。如果需要输出波形图的装置，可以借助函数发生器，通过设置相关参数来输出不同波形图，希望对你有所帮助。
