品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Multisim 14.0

我们在做电路设计与仿真时，可以使用Multisim这款工具，该工具可以用于模拟电路、数字电路及混合电路的仿真调试。在仿真时，电流源是一个基础元件，几乎任何一个电路都离不开电流源，怎么正确放置并使用电流源呢？本文将为大家介绍Multisim怎么放置电流源，Multisim中电流源怎么用的相关内容。

一、Multisim怎么放置电流源

在实际仿真工作中，放置电流源是仿真的第一步，我们可能会遇到找不到电流源元件、放置后无法正常显示等问题，下面我就为大家介绍一下Multisim放置电流源的步骤。

1、新建工程

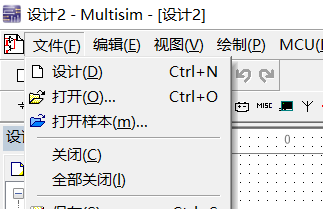

正常情况下，打开Multisim默认创建一张空白的工程文件，我们也可以点击顶部【文件-设计】，创建一张空白的图纸，按下【Ctrl+S】保存。

2、打开元件库

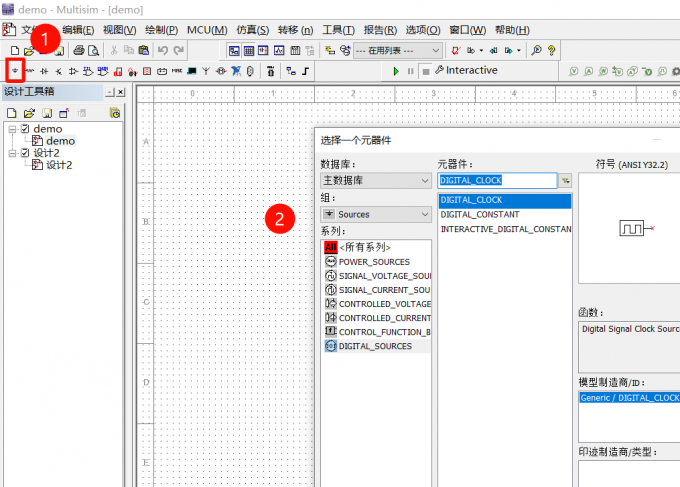

电流源位于Multisim的【Sources】元件库中，我们可以点击顶部工具栏的【放置源】，或者按下快捷键Ctrl+W，弹出放置元件的窗口。需要注意的是，电流源不是位于【Basic】，很多新手可能在【Basic】库中找，所有电流源（直流、交流）都在【Sources】库中。

3、选择电流源并放置

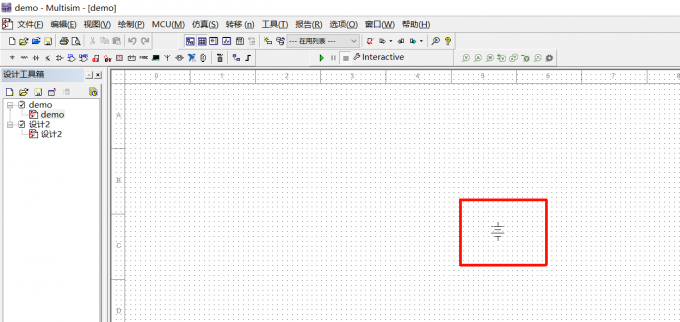

在元件选择窗口的【组】中，选择【Sources】，有多种电源类型，例如【POWER_SOURCES】，可以选择直流电流源（DC）、交流电流源（AC）等。选中所需电流源后，点击【确认】，将电流源放置在电路图上即可，点击即可放置。

二、Multisim中电流源怎么用

放置好电流源后，还需要正确配置参数，规范连接电路，这样才能获得比较准确的仿真结果。下面我就详细为大家详细介绍一下Multisim中电流源的使用方式。

1、直流电流源的使用

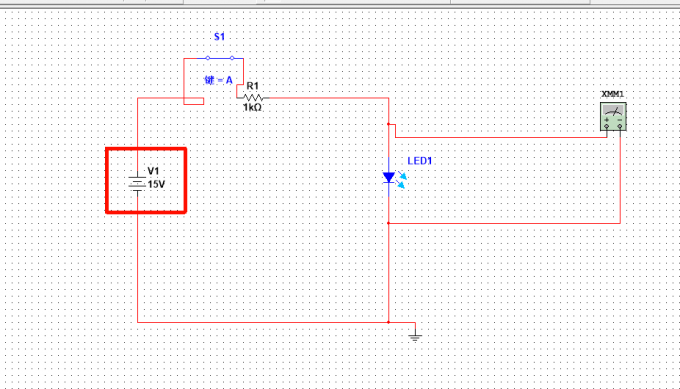

直流电流源是比较常用的类型，主要用于为用电器提供恒定电流（例如点亮LED）。放置直流电流源后，双击元件图标，在弹出的窗口中，可以设置电流值。然后就可以连接电路图使用该直流电源，例如下图点亮LED灯的电路图，需要注意电流方向。

2、交流电流源的使用

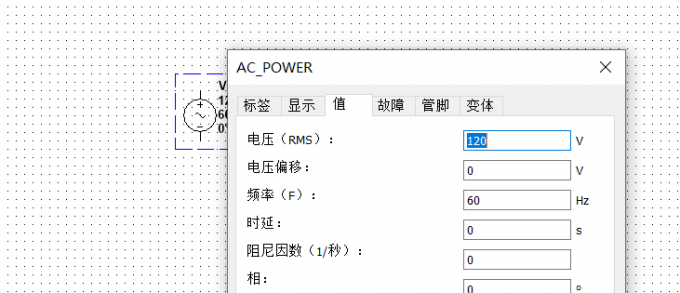

比如音频放大电路的信号输入、电机驱动电路的交流激励都需要使用交流电流源，按照上文步骤放置交流电流源后，双击交流电流源，属性窗口中需设置三个核心参数：电压、相位角、频率。

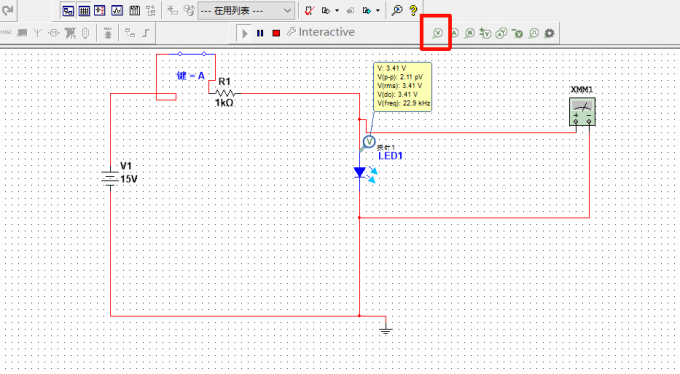

无论使用哪种电流源，都要注意规范，电流源不可以直接短路，如果交流分析中误用直流电流源，会导致仿真结果为零。工作中，可通过Multisim的【探针】工具测量电流值，验证参数设置是否正确，及时排查故障。

三、总结

以上就是Multisim怎么放置电流源，Multisim中电流源怎么用的相关内容。在电路图仿真中，如果要放置电流源，可以参考上文步骤放置。电流源有多种类型，文中为大家介绍了比较常用的AC、DC两种电流源的使用方法，希望对你有所帮助。
