操作系统：Windows 10专业版

品牌型号：联想拯救者R7000

软件版本：Multisim 14

我们在做电子电路设计与仿真工作时，经常需要使用Multisim这款功能强大的仿真软件。在使用过程中，尤其是绘制复杂电路场景，可能需要更换导线颜色，让重要导线的颜色更加突出，从而方便后续仿真。绘制电路图后，可能需要导出元器件清单，便于后续采购元件组装实物。本文将为大家介绍Multisim怎么改变导线颜色，Multisim如何导出元器件清单的相关内容。

一、Multisim怎么改变导线颜色

在实际工作中，设计的电路一般包含多个模块，比如电源模块、信号模块、控制模块等，可能需要设置不同颜色，否则仿真调试时难以区分线路，易引发接线失误，通过修改导线颜色，就可以快速区分导线作用，降低调试难度。Multisim支持多种方式改变导线颜色，下面我就为大家介绍一下Multisim改变导线颜色的步骤。

1、局部调整导线颜色

比如修改某条导线的颜色让其显示更加突出，或者为某条导线设置专属颜色，可以参考以下步骤：

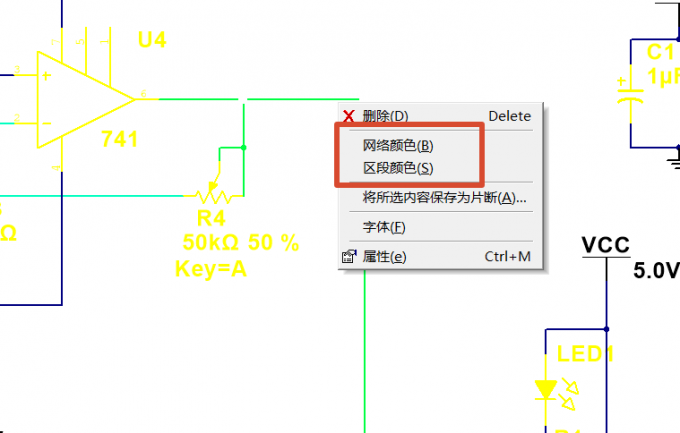

1）用鼠标右键单击需要修改颜色导线，在弹出的菜单中选择【网络颜色】或者【区段颜色】，这两个颜色的区别在于【网络颜色】会修改其他和该导线连接的导线，【区段颜色】仅修改选中两个节点之间的单段导线

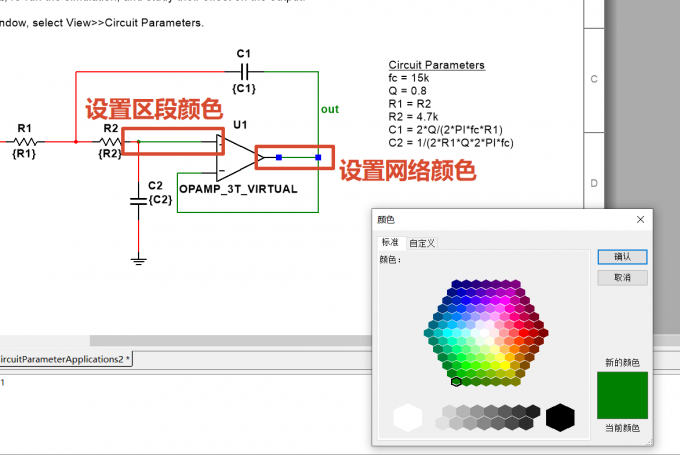

2）在弹出的颜色选择框中，选择需要的颜色，一般电源导线选红色、接地导线选黑色、信号导线选蓝色，点击确定即可完成修改导线颜色。注意：仿真过程时无法修改导线颜色，下图是【网络颜色】和【区段颜色】的对比。

2、整体调整颜色

如果需要整体修改电路的UI显示效果，或者电路有上百条导线，需要统一修改，此时就可以设置全局颜色，步骤如下：

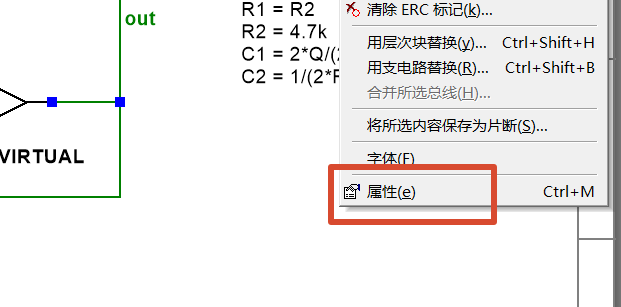

1）在电路原理图的空白处鼠标右击，选择【属性】，或者按下快捷键【Ctrl+M】。

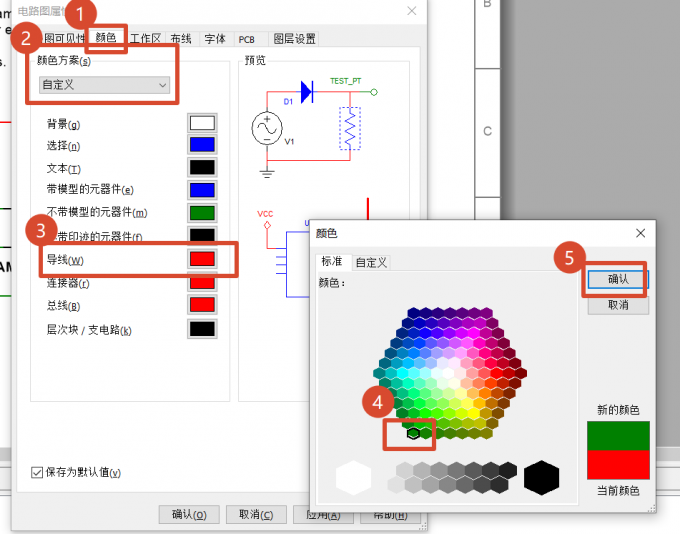

2）在弹出的【属性】框中，选择【颜色】，修改颜色方案为【自定义】，并且调整导线颜色并保存后，即可整体修改电路图的导线颜色。

二、Multisim如何导出元器件清单

电路设计完成后，我们还需要导出元器件清单（又称BOM表），用于元器件采购、成本核算等流程，这是电路设计工作中的重要环节。比如批量生产电路板时，采购部门需要根据元器件清单来采购所需元件，防止出现漏采、错采的情况。在项目验收阶段，元器件清单可以用来核查元件型号和数量，下面我就为大家介绍一下Multisim导出元器件清单的步骤。

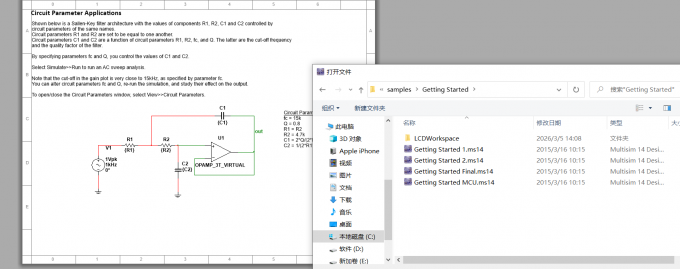

1、打开Multisim，并打开设计好的电路原理图，需要确保电路中的元器件连接正确、无缺失、无错误。

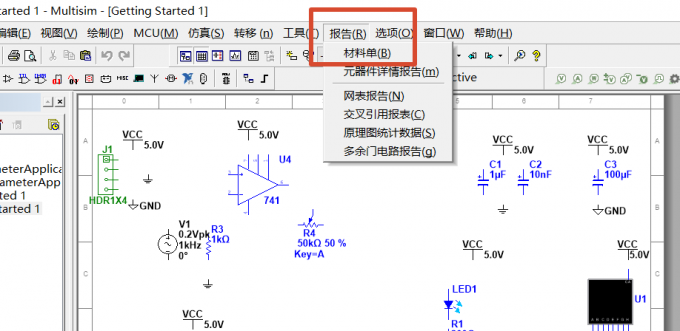

2、找到软件顶部菜单栏的【报告-材料单】，点击后会弹出元器件清单。

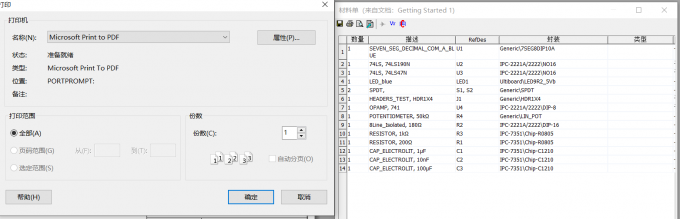

3、在弹出的材料单中，我们可以设置显示哪些列，比如数量、描述、RefDes、封装规格等，并且可以自动生成多种格式元器件清单，例如xls、TXT、pdf等，Excel格式编辑更加方便，根据需求选择即可。

三、总结

以上就是Multisim怎么改变导线颜色，Multisim如何导出元器件清单的相关内容。文中为大家介绍了两种修改导线颜色的方式，分别是修改部分导线颜色实现重点显示，以及整体修改导线的显示颜色。除此之外，还介绍了导出元器件清单的步骤，希望对你有所帮助。
