我们在做电路开发时，在项目调试阶段，我们会遇到实物电路测试成本高、器件易烧毁、光信号参数难以精准调试等问题，反复焊接测试不仅耽误项目进度，还会增加项目成本。借助Multisim电路仿真软件，在制板前验证电路方案，节省成本。本文将为大家介绍Multisim光电二极管如何仿真，Multisim二极管电路仿真分析的相关内容。

一、Multisim光电二极管如何仿真

光电二极管主要有光伏模式（零偏置）和光导模式（反向偏置）两种工作模式，一般使用光导模式，相比于普通二极管，光电二极管对光照强度、反向电压参数敏感度高，下面我就以BPW34光电二极管为例，为大家讲解Multisim仿真光电二极管的步骤。

1、放置光电二极管

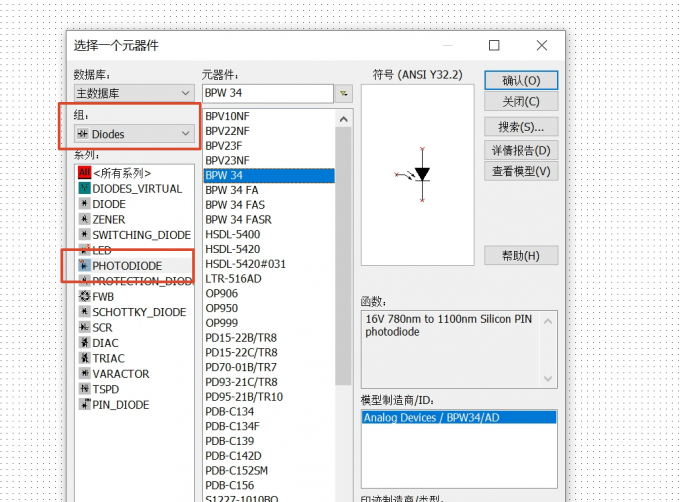

打开Multisim后，新建空白电路，按下【Ctrl+W】进入元器件选择界面。在元器件库【组】中筛选【Diodes】，然后选择【PHOTODIODE】光敏二极管后，选择具体的二极管型号，例如【BPW 34】并放置到图纸。

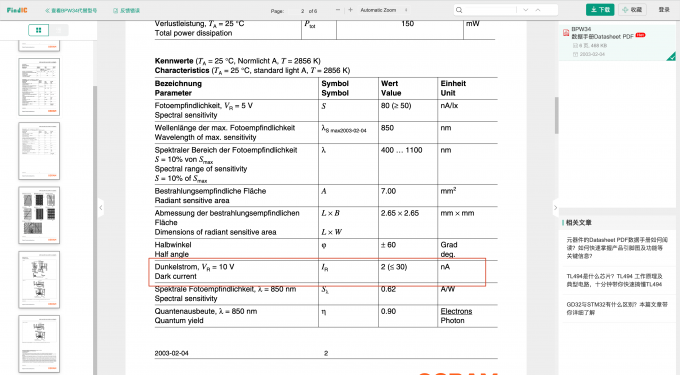

BPW34官方参数是：在25℃常温环境下，反向偏压10V时，BPW34暗电流典型值2nA，器件暗电流最大值不超过30nA。反向电压提升到10-20V时，暗电流典型值仍基本维持在1～5nA范围内。暗电流就是光电二极管完全遮住光，器件自己漏出来的微小电流，用这个数值可以判断电路以及元器件好坏。

2、光导模式（反偏）

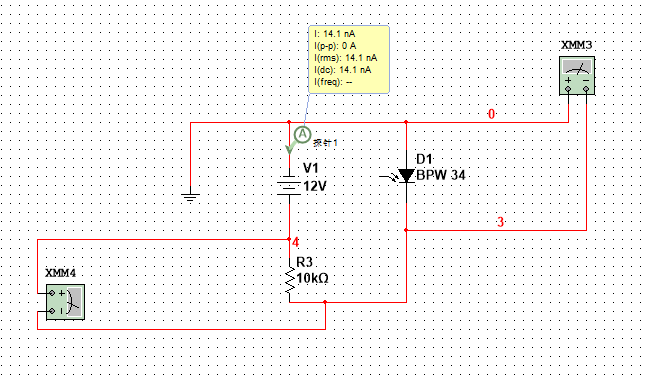

根据光导模式的连线方式，外加反向电压，仿真电路图如下，BPW34阴极接+12V、阳极接电阻下地，是标准的反向偏置接法，无光时流过的电流就是暗电流，测量点位正确。10k欧姆采样电阻用来把电流转为电压，万用表XMM3/XMM4用来采集数据，后续可以进行仿真。

二、Multisim二极管电路仿真分析

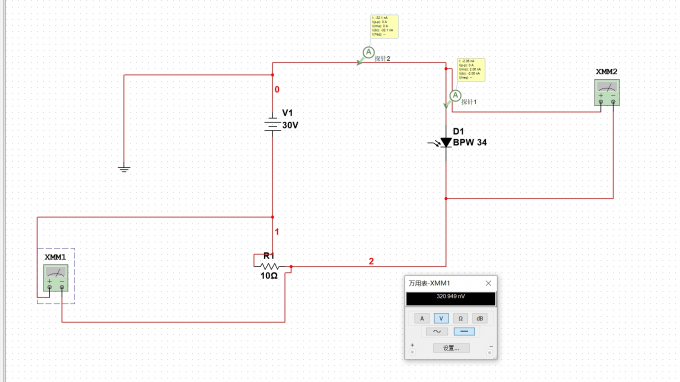

启动仿真后，V1=12V为二极管提供反向工作电压，BPW34阴极接12V正电位、阳极经过10kΩ取样电阻R1接地。探针1显示BPW34支路电流2.04nA，是BPW34的暗电流，符合手册里的2nA，暗电流参数合格，说明器件自身漏电。

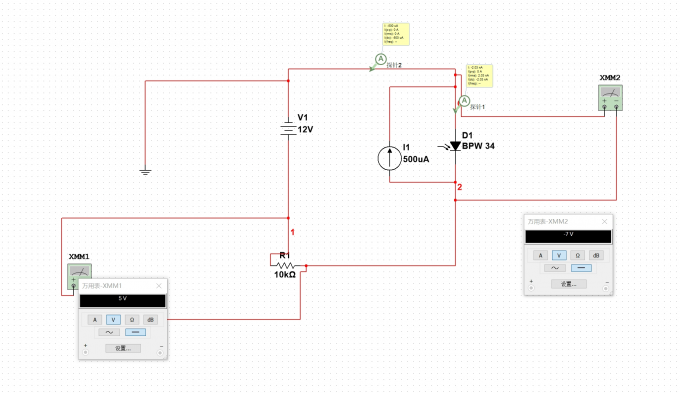

本次为无光暗态仿真，主要用于检测光电二极管基础漏电流与电路稳定性。仿真过程中若出现暗电流超标、反向电压异常等问题，大概率为线路接反。用电流源模拟光照，增大I1电流模拟光照增强，总回路电流随之变大、R1分压升高，BPW两端反向电压会低于12V，成功模拟光电二极管光照变强-光电流增大-反向压降下降的光电转换特性。

三、总结

以上就是Multisim光电二极管如何仿真，Multisim二极管电路仿真分析的相关内容。文中为大家介绍了放置光电二极管，并且搭建光导模式电路图进行仿真的步骤，还从BPW34说明书入手，为大家使用Multisim验证了BPW34的暗电流，以及光电转换特性，希望对你有所帮助。
