Multisim是一款大多数电子工程师都需要掌握的电路仿真软件，在学习、设计交流电路、功率放大器时，需要测量电路的阻抗和输出电阻，很多用户并不知道Multisim如何测量阻抗以及输出电阻。本文将为大家介绍Multisim如何测量阻抗，Multisim怎么测量输出电阻的相关内容。

一、Multisim如何测量阻抗

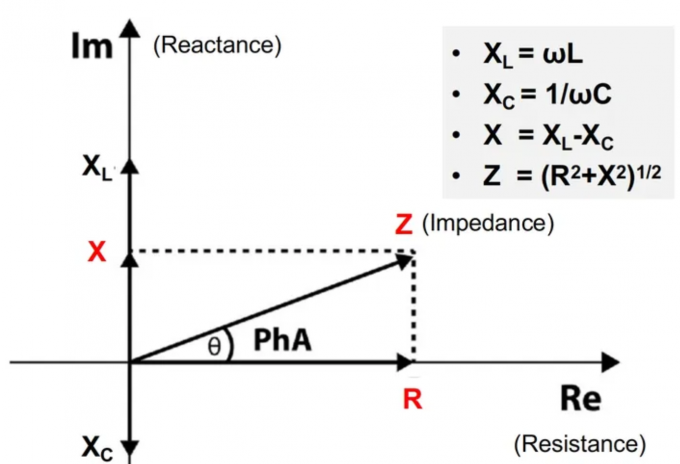

阻抗是交流电路中电阻、电容、电感对电流的“阻值”，是交流电路、高频电路的重要参数，在工作中，例如滤波电路、交流放大电路的调试中，都需要测量阻抗。Multisim中有两种方式测量阻抗，并不能用万用表欧姆档测量交流电路阻抗，欧姆档值适用于直流纯电阻测量，无法测量电容、电感的容抗与感抗。正确的测量阻抗方法为：借助交流电路阻抗公式Z=V/I，通过Multisim中的电压与电流有效值，计算电路阻抗值。

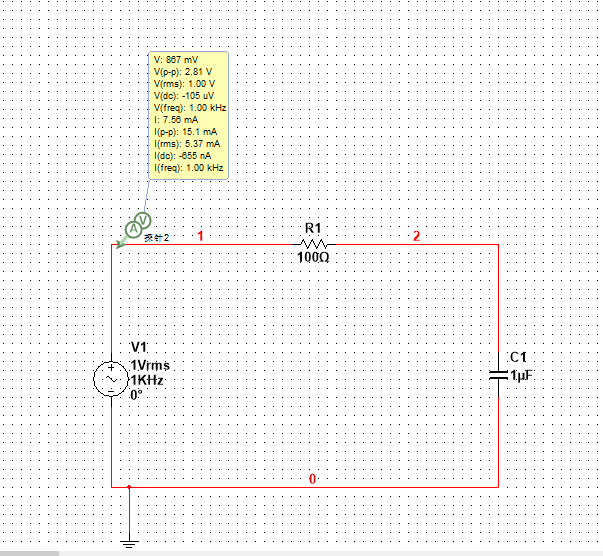

例如上图所示，输入电压有效值：Vrms=1V，回路电流有效值Irms=5.37mA=0.00537A。根据交流电阻阻抗公式Z=V/I计算得阻抗值约等于186.22欧姆。我们还可以用RC串联阻抗公式理论计算验证，电容容抗约（1/2πfC​）等于159.15欧姆，RC串联总阻抗模约等于187.96欧姆。理论值和实际测量值几乎相等，存在误差的原因是Multisim保留两位小数，以及计算过程中的四舍五入。

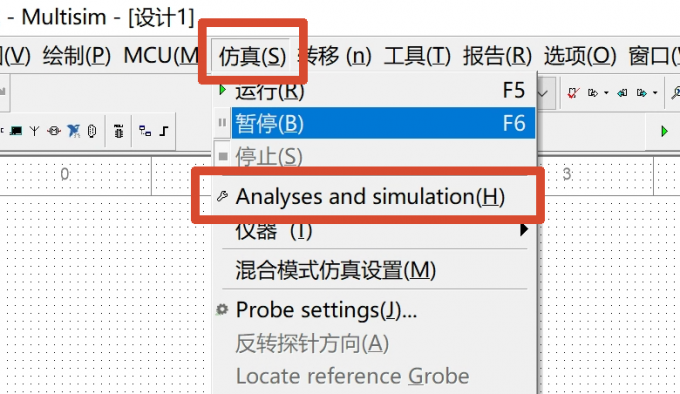

除了直接计算之外，还可以借助交流分析来测试在不同频率下的阻抗表现，能直接输出电路在不同频率下的阻抗值，搭建好图1电路图之后，点击菜单栏【仿真- Analyses and simulation】进入分析功能。

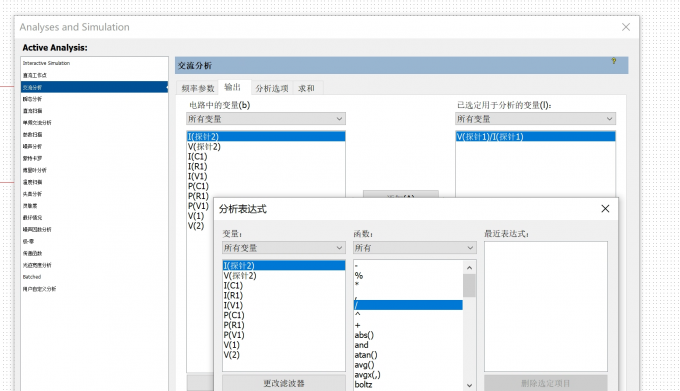

在弹出的菜单中，选择【交流分析】，设置频率参数后，【输出】中需要添加表达式，输入计算公式V/I，用探针两端数据即可，然后点击底部【run】启动交流分析。

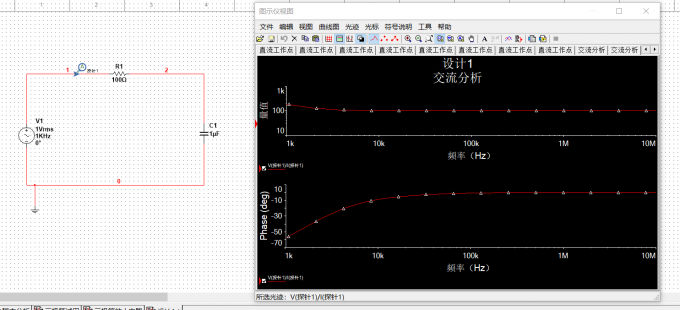

软件会输出不同频率下支路的阻抗幅值与相位参数，这种测量方式适用于复杂场景，例如多级交流电路的整体阻抗测算，例如下图所示，频率越高，阻抗值越接近100，这是因为根据电容容抗公式【1/2πfC】，频率越大整体越接近0，所以电路总阻抗越接近电阻阻值R（100欧姆），下图分析结果更清晰印证了这一结果。

二、Multisim怎么测量输出电阻

我们可以把信号源或者放大电路的输出端想象成一个带内阻的电池，理想情况下内阻=0，不管外接多大负载，输出电压永远不会变，这是理想情况，实际电路中，会自带一个等效内阻，就是输出电阻。怎么测量这个输出电阻呢？我们可以将电路内部的信号源全部置零【电压源短路、电流源开路】，从输出端口往里看进去得到的等效电阻，就是输出电阻。

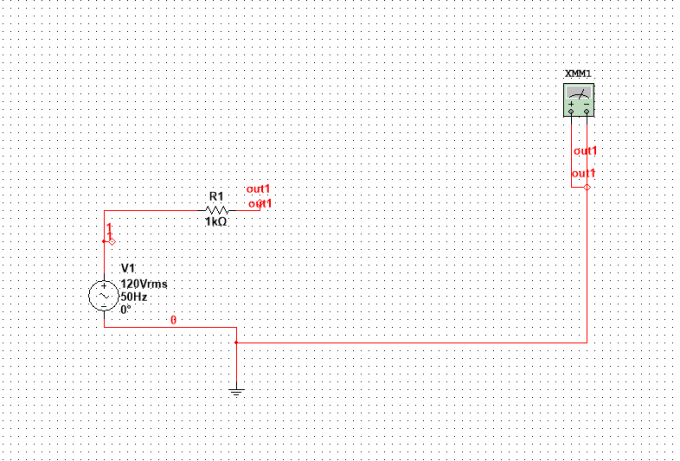

例如下面这个电路图，假设电压源和电阻R1是一个整体，OUT1是电路的输出端。将电压源短路之后，剩下的就只有电阻R1，根据戴维宁定理，这个电阻就是等效电阻1k欧姆。这是非常简单的电路，如果电路更加复杂，很难用肉眼观测出来，怎么才能测量输出电阻呢？下面为大家介绍两种测量输出电阻的方式。

1、信号源全部置零

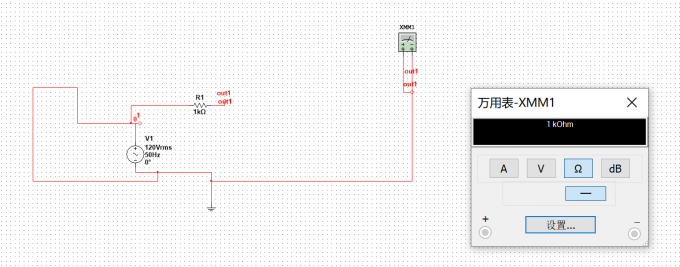

也就是电压源短路、电流源开路，仿佛不存在信号源，然后用万用表测量输出端的对地电阻，就是输出内阻，例如下图所示，短接电压源后测量得到内阻为1k欧姆，符合戴维宁原理。

2、开路电压-负载法

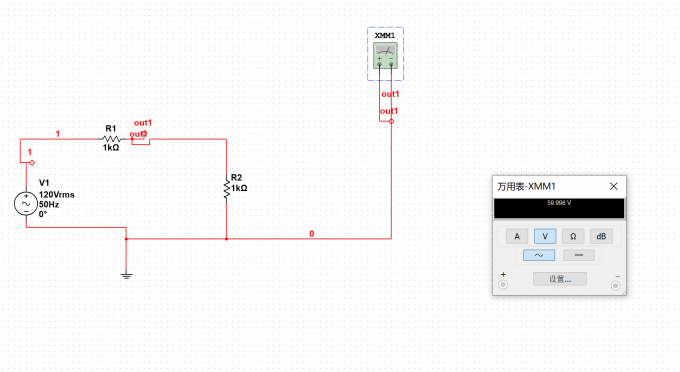

这种方式需要在out1和地之间并联一个已知阻值电阻，比如并联一个1k欧姆电阻，万用表测的是带载输出电压，大概是60V。开路电压是120V，因为没有负载的情况下，电路中没有电流，就没有压降。套公式计算输出电阻，内阻R=负载电阻R2*（开路电压/负载电压-1），计算得内阻R=1000*（120/60-1）=1000欧姆。

三、总结

以上就是Multisim如何测量阻抗，Multisim怎么测量输出电阻的相关内容。文中为大家介绍了两种测量阻抗的方式，借助交流分析可以测试在不同频率下的阻抗值。关于测量输出内阻，推荐开路电压-负载法，文中给了详细的计算方式，希望对你有所帮助。
