我们在做电子电路设计与仿真工作中，Multisim是一款重要的工具。使用Multisim仿真电路时，需要搭建电路图，这就需要从元件库中找到需要的元器件。软件内置了多种类型的元器件，足以满足日常使用。在部分特殊工作场景下，可能Multisim没有内置专用元器件，于是就需要导入外部元器件。本文将为大家介绍Multisim支持哪些元器件，Multisim怎么导入元器件的相关内容。

一、Multisim支持哪些元器件

Multisim的元件库种类多样，基本能满足日常电路设计与仿真的需求，在高校教学场景中，无论是做电路验证还是数据仿真，都能满足设计需求，下面我就为大家介绍一下Multisim支持的部分元器件。

1、基础器件

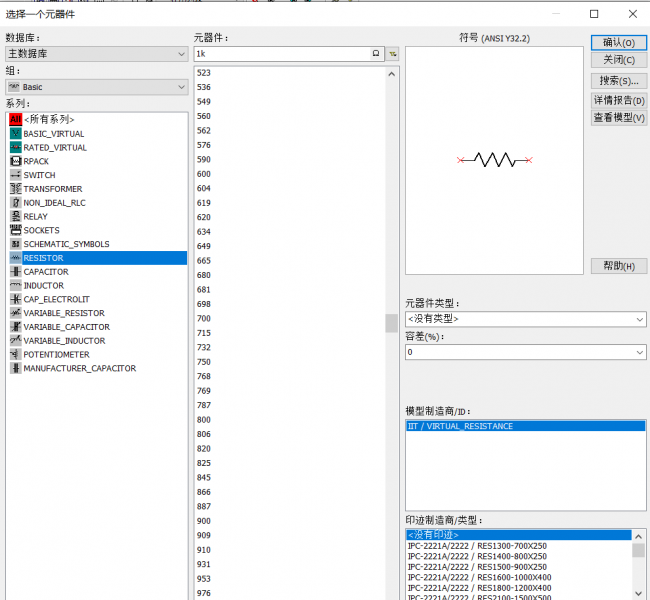

在Basic组中，存放的是电阻、电容、电感等基础器件，电阻的阻值范围从0.001Ω到5TΩ，能满足不同规格的电路仿真需求，并且元器件的属性能手动修改。

2、电源与信号源

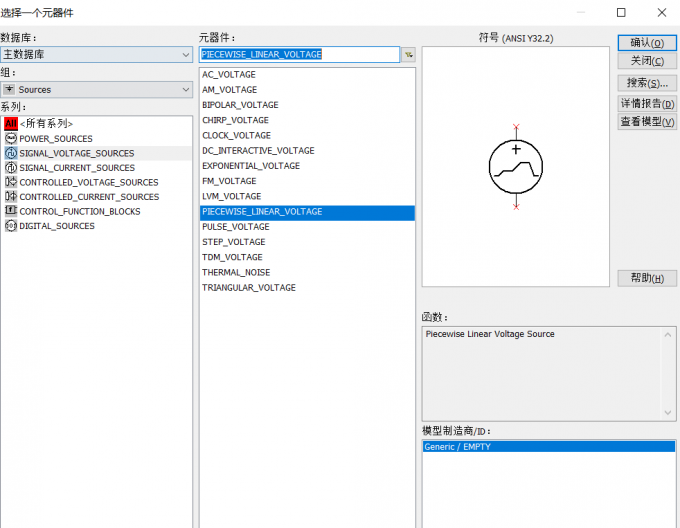

Sources组下面是DC直流电源、AC交流电源等，几乎每个电路都需要电源，可以在此分类下选择需要的源。Multisim还支持分段线性电源（PWL），可以自定义波形，主要用来模拟传感器输出的非标准的信号，例如非正弦周期信号。在电机驱动电路仿真中，可以使用PWL电源模拟霍尔传感器的反馈信号波形，验证电路是否正确。

3、单片机与MCU模块

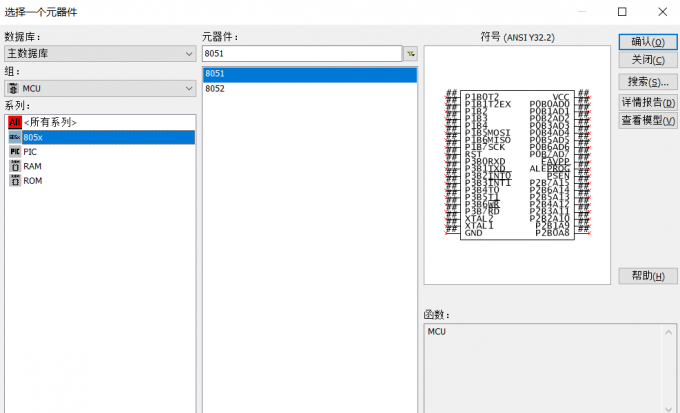

Multisim支持8051、8052系列单片机，可以直接在原理图中放置单片机搭建电路并编写hex程序。在高校的单片机相关课程中，学生一般使用Multisim搭建电路图，配合LED和按键完成流水灯实验，不需要购买实物开发板即可完成实验报告，降低学习成本。

4、虚拟仪器仪表

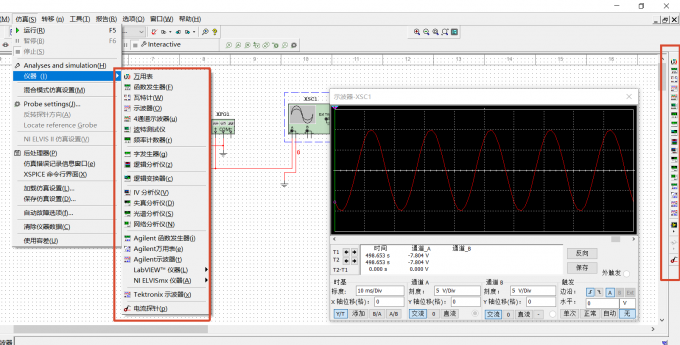

虚拟仪器不属于电路元器件，但却是电路仿真不可或缺的辅助工具。右侧仪器栏提供了万用表、函数发生器、示波器、频谱分析仪等，这些虚拟仪器的功能和操作方式和真实的仪器几乎一致。在日常调试电路时，借助示波器查看波形甚至比真实的示波器更加方便。

二、Multisim怎么导入元器件

Multisim内置了很多基础器件，但对于一些专用的元器件，例如HCPL3140光电耦合器，部分版本内没有内置模型。这种情况就需要手动导入SPICE模型文件，下面我就为大家介绍一下Multisim导入元器件的步骤。

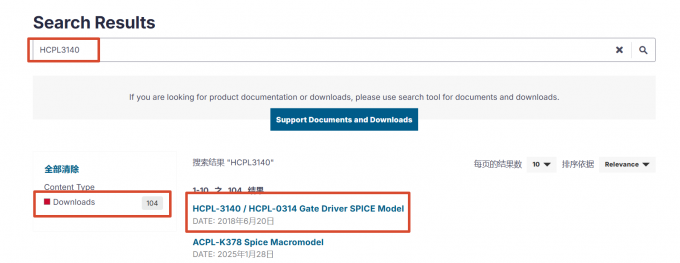

1、从元器件厂商的官方网站下载正规的SPICE模型文件。格式一般是.cir、.lib、.mod等，以博通（Broadcom）官网为例，在搜索栏输入HCPL3140，在结果中下载SPICE Model文件即可。

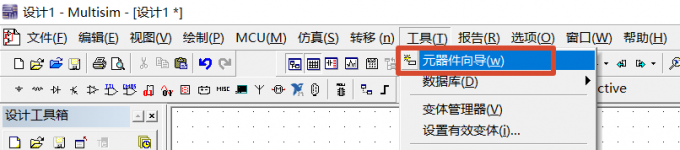

2、打开Multisim软件，点击顶部菜单栏【工具-元器件向导】，进入自定义模型的导入流程。在向导中，我们需要按照步骤定义符号、选择封装、加载模型并归类到数据库。

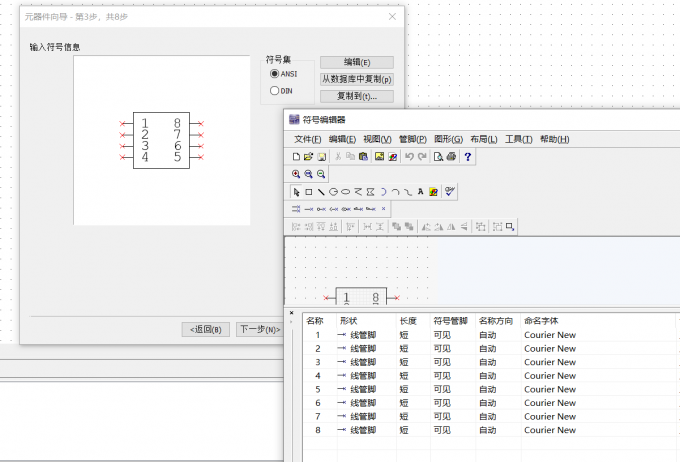

3、在向导中，需要根据元器件的实际封装形式选择合适的封装类型（如DIP-8、SOP-8等）。在符号编辑器中需要绘制元器件符号，并设置各引脚的属性，需要与实际封装物理管脚对应。

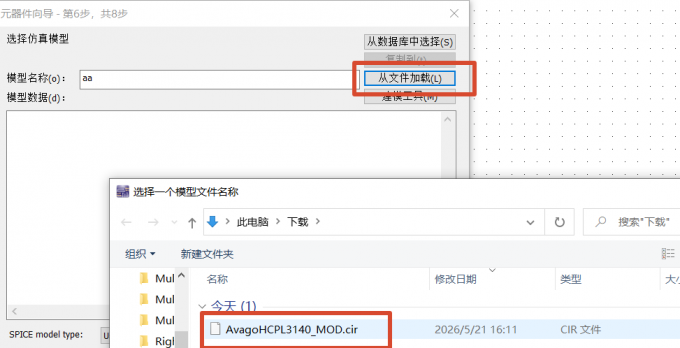

4、在选择模型时，选择【从文件加载】，选择从官网下载的.cir模型文件。加载后，Multisim会解析文件中的SPICE语法，显示在【模型数据】中。

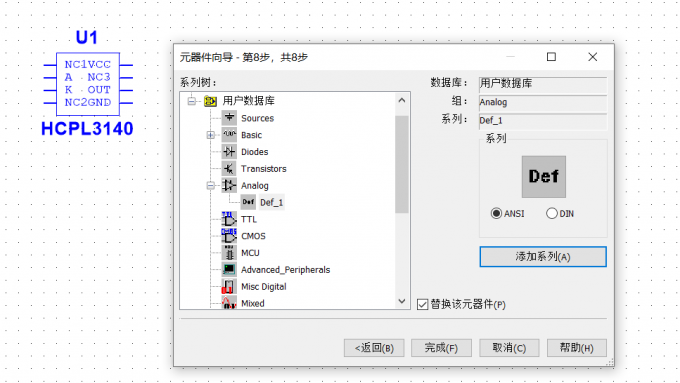

5、完成上述配置后，在向导最后一步，根据需要设置模型保存的分类。之后在元件库中即可找到导入的器件，放置到图纸上即可进行仿真。

三、总结

以上就是Multisim支持哪些元器件，Multisim怎么导入元器件的相关内容。Multisim支持很多种类的元器件，文中为大家列举了部分基础元器件，足以满足日常学习、仿真使用。部分第三方厂商的元器件并没有内置，可以使用【元器件向导】手动导入模型，希望对你有所帮助。
