Multisim是一款电路仿真软件，我们在绘制电路时，可能需要给导线命名，或者在导线中添加节点。给导线命名后，相同名字的导线默认直接连接，调试电路更加方便。复杂电路中，导线可能需要交叉连接，就需要谨慎添加节点。本文将为大家介绍Multisim如何给导线命名，Multisim如何在导线中添加节点的相关内容。

一、Multisim如何给导线命名

我们在做电路设计工作时，一般会添加多个元件、多条导线，默认导线会从0开始自动顺序编号。但是在调试、修改电路时可能会弄错，比如将电源导线当作信号导线，导致仿真失败。如果可以给导线命名，就可以解决这一问题，让每一条导线的功能一目了然，下面我就为大家介绍一下Multisim给导线命名的步骤。

1、右键快捷命名法

这种方式适用于单条导线命名，比如调试信号输出时，需要有多个元件连接信号发生器，就可以给信号发生器的输出端重新命名。首先打开Multisim软件，添加元器件后，从元件针脚引出一段导线。

2、修改名称

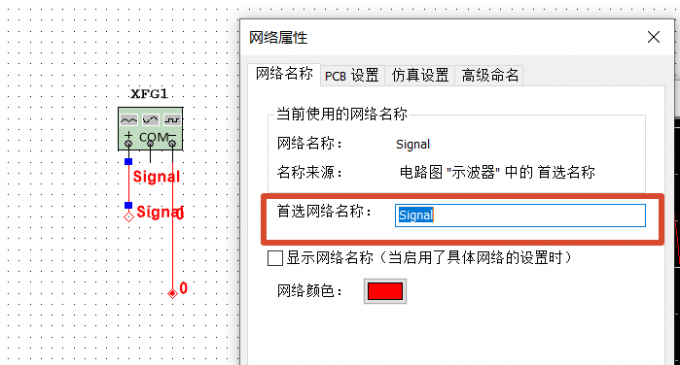

双击导线，在弹出的窗口中切换到【网络名称】，修改【首选网络名称】即可。导线名称需要符合规范，例如电源导线一般命名为【VCC_5V】、接地导线命名为【GND】，命名尽可能简洁明了，符合导线功能。输入完成后，点击【确定】，即可完成导线命名。

3、相同导线名自动连接

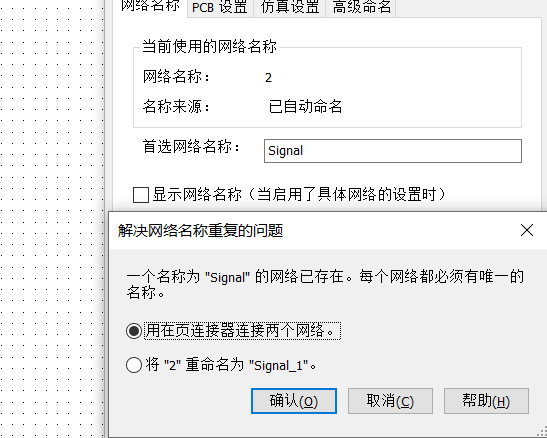

修改导线命名时，如果名称已存在，Multisim会弹窗提示，我们可以重新命名不冲突的名称，或者选择【用在页连接器连接两个网络】，选择该选项后，相同的名称导线会自动连接。

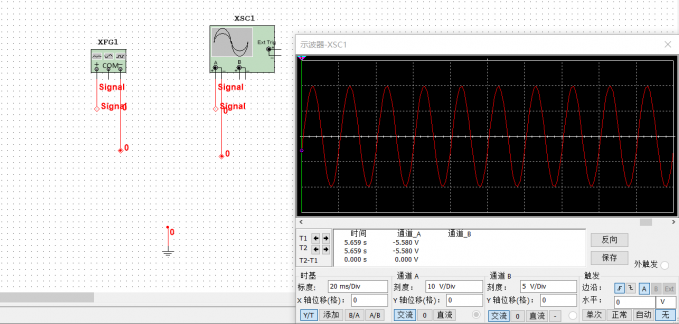

例如下图所示，合理运用导线命名，最终可以把复杂的导线连接简化成“简洁版”，同时不影响电路功能。

二、Multisim如何在导线中添加节点

在工作中，可能会出现交叉连线的场景，例如导线出现“十字路口”，这个交叉点是否需要添加节点，直接决定电路连接是否正确、仿真能否正常运行。节点是导线的连接点，在节点的导线才是相互连接，否则就是“悬空”，下面我就为大家介绍一下Multisim给导线添加节点的步骤。

1、自动添加节点

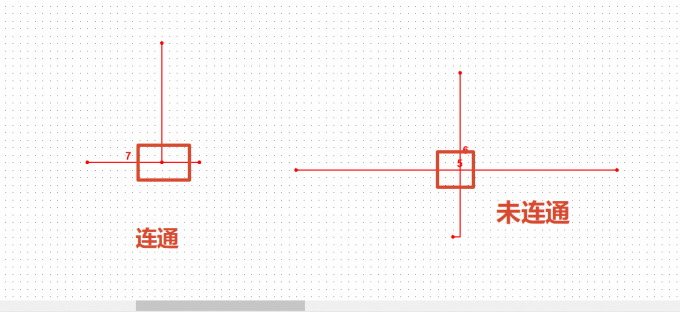

在绘制电路图时，如果一条导线的中间位置需要另一条导线垂直连接，Multisim会自动在交叉点生成一个红色实心节点，表示两条导线已实现连通。若两条导线呈十字交叉，即两条导线交叉但不垂直相交，软件不会自动生成节点，此时需要手动添加。这种情况看似连接，实则并未连通，在复杂电路布线中需格外注意。

2、手动添加节点

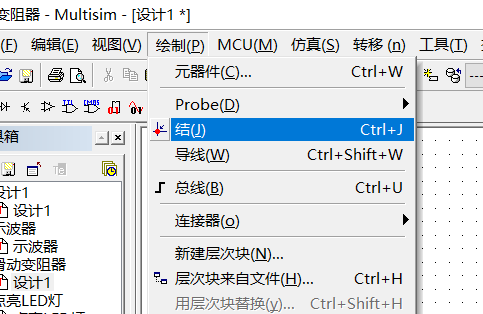

打开Multisim软件，绘制电路图时，点击顶部菜单栏的【绘制-结】选项，也可使用快捷键【Ctrl+J】快速放置一个“结”。

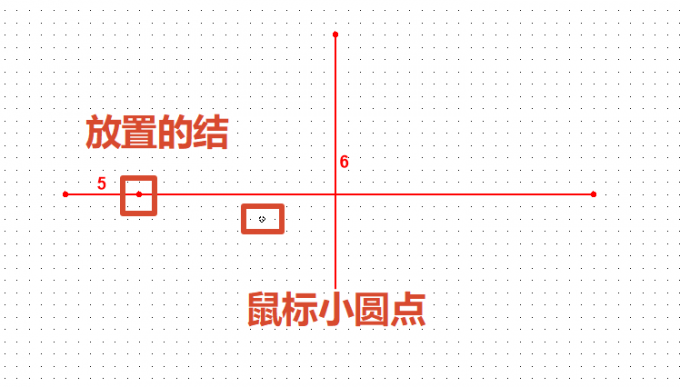

按下快捷键后，鼠标会变成下图所示的小圆点，在导线上点击后，即可添加节点，可放置在导线中间或导线交叉处，添加完成后，节点会显示成红色实心圆点，表示该点处于导线连接状态，并且可以从该点继续绘制导线。

三、总结

以上就是Multisim如何给导线命名，Multisim如何在导线中添加节点的相关内容。给导线命名后，可以快速区分导线的作用，并且可以实现相同的导线命名直接连接，简单方便。本文还为大家介绍了Multisim中给导线添加节点的方式，希望对你有所帮助。
