我们在做电路设计与仿真工作中，Multisim是一款常用的仿真工具，几乎是每个电路工程师需要掌握的工具。我们在调试电路时，可能不知道怎么找到电阻，也不知道怎么通过电阻参数扫描电阻，从而快速找到需要的规格。本文将为大家介绍Multisim怎么找到电阻，Multisim怎么对电阻参数扫描的相关内容。

一、Multisim怎么找到电阻

使用Multisim搭建电路时，电阻使用频繁，为了提高操作效率，我们需要快速找到电阻元件。对于新手来说，可能翻找很久都找不到合适的电阻，尤其是电路图需要特殊类型（如可变电阻、高精度电阻）时，需要花费更多时间在“找电阻”上，下面我就为大家介绍一下Multisim怎么找到电阻。

1、分类查找

Multisim中所有电阻都放置在【Basic】组中，我们可以按下快捷键【Ctrl+W】，在弹出的窗口中，筛选【Basic】组，然后就可以选择【RESISTOR】（普通电阻）、【VARIABLE_RESISTOR】和【Potentiometer】（可变电阻）等，点击对应电阻分类，右侧会显示该类型下的所有电阻元件，有不同的电阻值。在实际工作中，如果搭建基础分压电路时，选择【RESISTOR】中的普通电阻即可，如果是调试音量调节电路时，选择【VARIABLE_RESISTOR】可变电阻。

2、搜索电阻

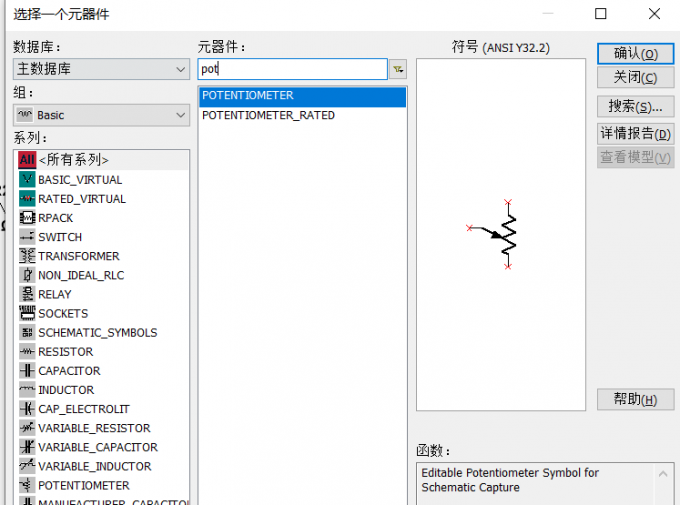

如果需要快速放置电阻，可以在元件面板顶部的搜索框中搜索关键词，普通电阻输入【Resistor】或缩写【res】，可变电阻输入【Potentiometer】或缩写【pot】，双击后即可放置在图纸中，软件默认是1K规格的电阻，放置后双击电阻可以调整阻值。

二、Multisim怎么对电阻参数扫描

在实际工作中，经常有这样的场景：调试放大器电路时，换了多组偏置电阻，结果增益要么过高要么失真，需要反复测试不同电阻值的影响。这时候就可以借助电阻参数扫描功能,自动仿真不同电阻值下的电路响应，不需要手动改值、重复运行，大幅提升调试效率，下面我就为大家介绍一下Multisim怎么对电阻参数扫描。

1、搭建电路并选中电阻

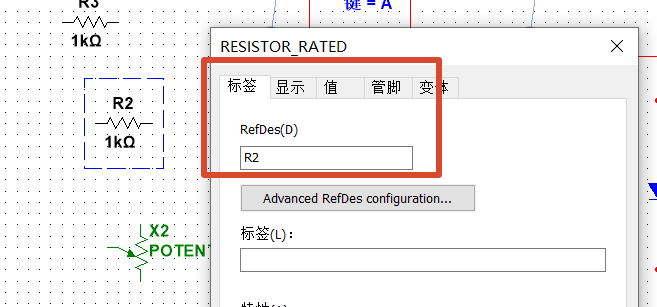

首先在Multisim中搭建好所需电路，找到需要扫描参数的电阻，选中该电阻。如果电路中有多个可调电阻，一定要选择正确。为了区分不同电阻，我们可以在元件放置好后，给元器件命名，双击元器件，切换到【标签】，修改RefDes即可命名，方便后续操作。

2、打开参数扫描设置窗口

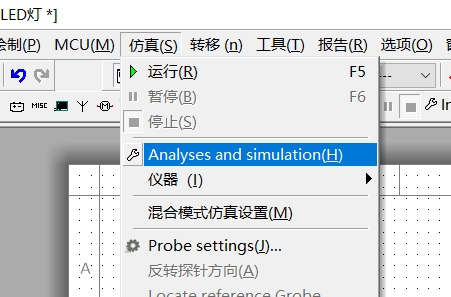

点击软件顶部菜单栏的【仿真】，在下拉菜单中选择【Analyses and simulation】，即可打开参数扫描窗口。

3、配置扫描参数

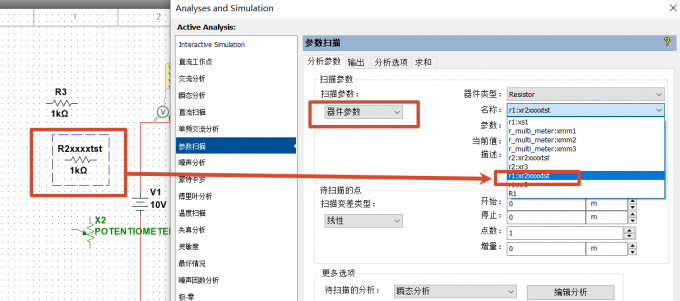

在配置窗口中，首先选择扫描参数为【器件参数】，再选择器件类型为【Resistor】电阻和具体元件，例如下图所示。参数选择【Resistance】（电阻值）。

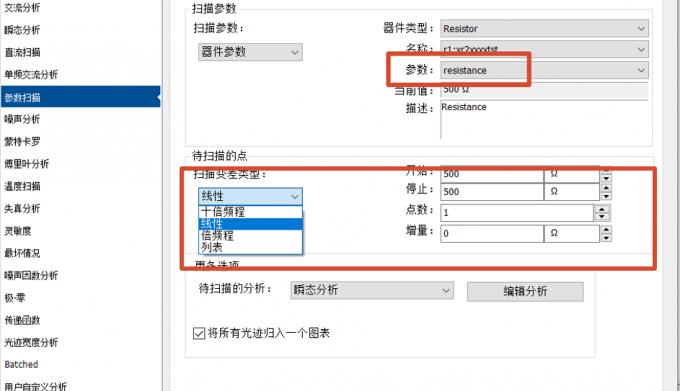

还需设置扫描类型，根据实际调试需求选择，比如调试滤波器时，需要测试1k到10k电阻对截止频率的影响，就可以选择【线性】，开始为1k，停止为10k，增量为1k。

4、运行扫描并分析结果

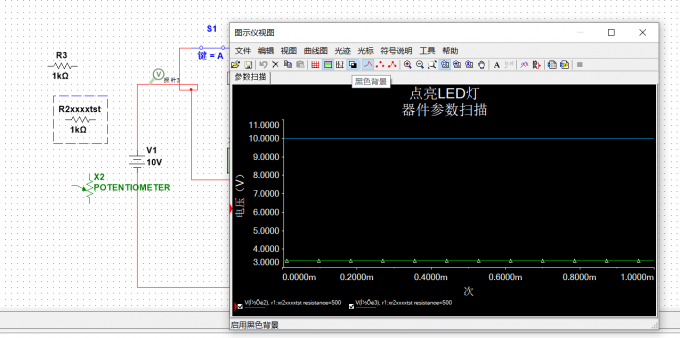

参数配置完成后，点击窗口底部的【Run】运行扫描，软件会自动进行仿真，仿真结束后会弹出【图示仪视图】，会显示不同电阻值，对电路的影响曲线。在调试放大电路场景，可以通过曲线直观看到电阻值对输出电压的影响，快速选择最优电阻值。

三、总结

以上就是Multisim怎么找到电阻，Multisim怎么对电阻参数扫描的相关内容。如果你找不到Multisim中电阻的位置，可以参考上文步骤放置定值电阻或者可变电阻，也可以借助搜索功能，快速放置电阻。本文还为大家介绍了Multisim对电阻进行参数扫描的方式，希望对你有所帮助。
