我们在做电子电路设计与仿真工作时，需要使用Multisim虚拟仿真工具，在绘制电路图时，可能会遇到电阻的样式不符合图纸需求、电阻的方向与电路导线布局交叉的问题。例如绘制原理图时，默认是锯齿形电阻，需要改成矩形。或者搭建复杂电路时，电阻方向不合理导致布线交叉。本文将为大家介绍Multisim怎么把电阻变成矩形，Multisim电阻怎么改方向的相关内容。

一、Multisim怎么把电阻变成矩形

Multisim中的电阻有两种样式，分别是ANSI标准(波浪线样式)和DIN标准（矩形），下图是两种样式的对比图，默认是波浪线样式，我们可能需要切换到DIN标准的矩形电阻这样可以让电路图看起来更加简洁，那么Multisim怎么把电阻变成矩形呢？参考下文步骤修改Multisim符号标准即可，注意，修改后不会更改已添加到电路图的电阻样式。

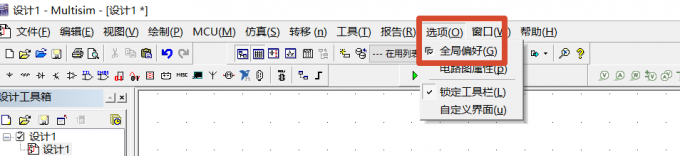

1、启动Multisim后，点击菜单栏【选项-全局偏好】。

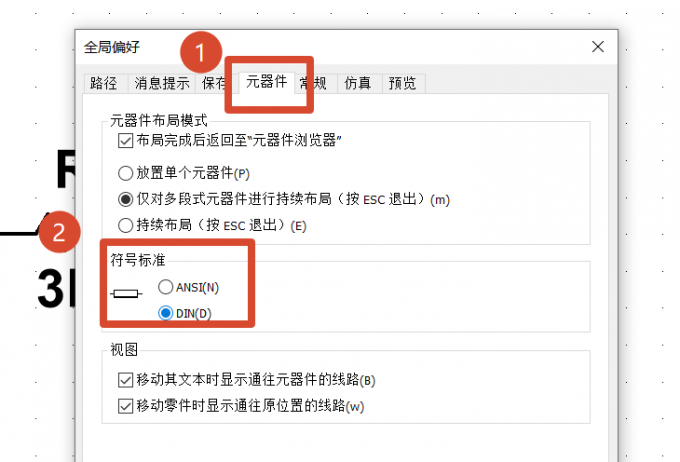

2、打开【全局偏好】后，切换到【元器件】选项卡，在下图的第二步，符号标准中，选择【DIN】，点击【确定】后，重新添加电阻元器件，此时的电路图就是矩形电阻符号。

二、Multisim电阻怎么改方向

我们在做电路设计工作时，电阻的方向也非常重要，影响电路图的布局合理性与后期仿真的便利性。比如搭建串联电路时，电阻方向与导线走向不一致，例如下图所示，元器件位置不合理，还可能会导致布线交叉。

Multisim中的电阻放置后默认是横向排列，在上图的场景中，就需要将电阻改成竖直，有两种方式旋转电阻，下面就为大家介绍一下Multisim旋转电阻的步骤。

1、在停止仿真的状态下，鼠标左键选中需要旋转的电阻，选中电阻后会出现蓝色虚线边框，如下图所示，Multisim支持一次旋转多个电阻，可以拖动鼠标批量选中多个元器件，或者按住Ctrl分别点击电阻。

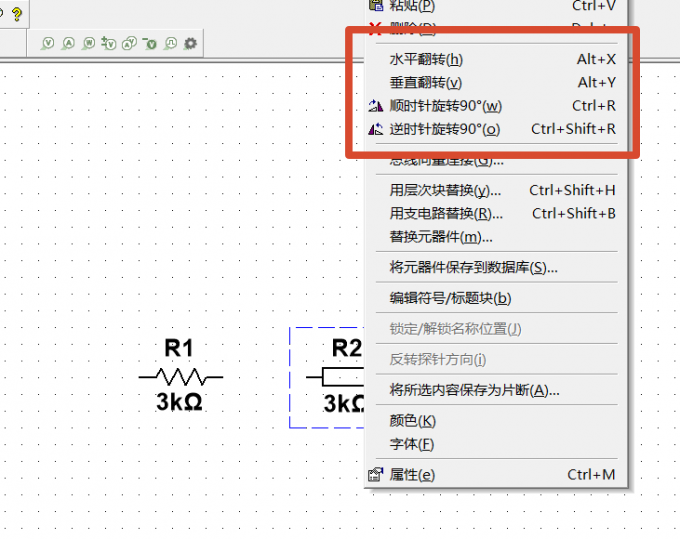

2、选中后右击电阻，支持水平翻转、垂直翻转、或者顺时针/逆时针旋转90°（快捷键操作参考下图）。如果电阻已经连接了导线，导线也会跟随旋转，对于二极管这类等具有极性的元器件，需要注意旋转后的正负极方向，反转后正负极会倒置，如果不注意，正负极会接反，导致仿真出错。

三、总结

以上就是Multisim怎么把电阻变成矩形，Multisim电阻怎么改方向的相关内容。Multisim有两种风格的电阻符号，分别是波浪形和矩形，默认是ANSI标准（波浪线样式），参考上文步骤切换为DIN标准即可调整为矩形。为了避免连线时线路交叉，可以参考上文步骤旋转电阻，希望对你有所帮助。
