品牌型号：联想拯救者R7000

系统：Windows 10专业版

软件版本：Multisim 14.0

我们在做电路设计或者仿真验证实验时，参数扫描分析是使用频率非常高的分析工具。借助该工具，我们无需反复手动修改电路参数，然后再运行仿真，可以通过一次配置，直接仿真元件参数在一定范围内变化时的影响。在实际工作中，很多人还不知道怎么分析横坐标，或者不知道节点的对应关系。本文将为大家介绍Multisim参数扫描如何分析横坐标，Multisim中参数扫描分析功能怎么看节点对应的相关内容。

一、Multisim参数扫描如何分析横坐标

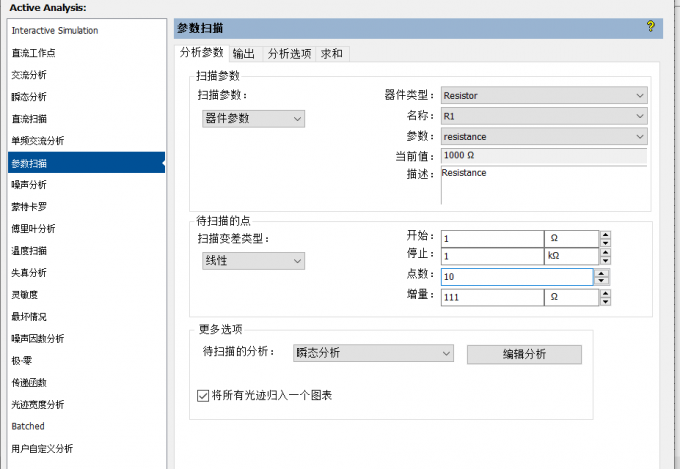

如果要看懂参数扫描的结果，首先要知道扫描结果的横坐标代表了什么，在Multisim的参数扫描分析中，横坐标是我们在分析设置中指定的【扫描参数】并不是固定为某一个参数。

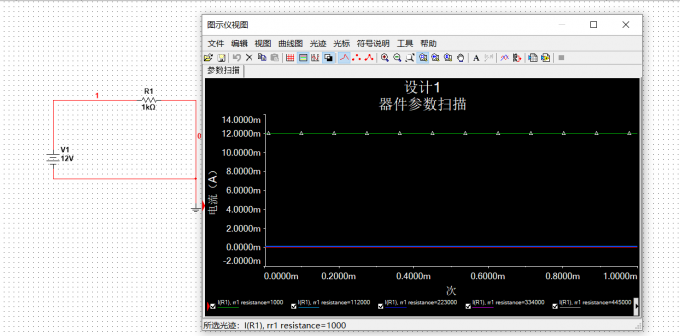

在参数扫描的结果中，横坐标会跟着选择的扫描参数变化。如果扫描参数选择的是电阻阻值，分析结果的横坐标就是扫描区间内的电阻数值，单位为一般是欧姆、千欧。如果扫描参数是直流电压源，分析结果的横坐标是对应的电压数值，单位为伏特。

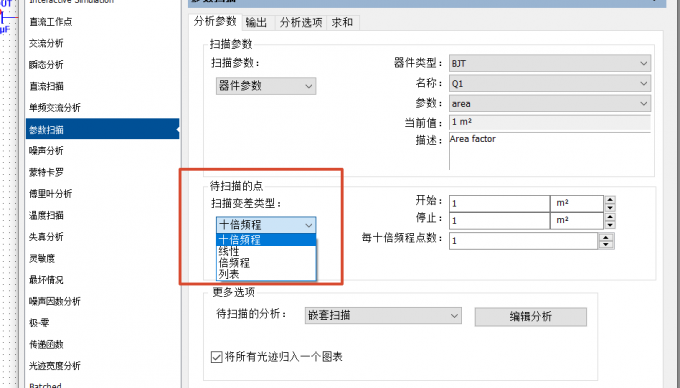

这里有一个细节需要注意，如果扫描模式设置的是嵌套扫描时，也就是同时对两个参数进行扫描，最终会生成多条曲线，每条曲线对应第二个扫描参数的某个固定取值，而横坐标仍然是第一个扫描参数。另外需要重点关注横坐标的刻度类型，默认是线性刻度，但是如果参数的数量级跨越较大，例如电容值从nF扫描到μF，低值区间的曲线就会严重压缩。此时在参数设置界面，【扫描变差类型】选择【十倍频程】能更清晰地展示电路的频率响应或阻抗特性变化。

二、Multisim中参数扫描分析功能怎么看节点对应

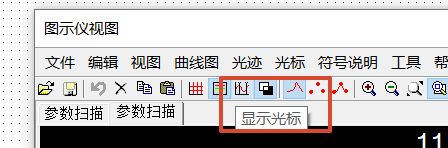

每次做参数扫描后，我们需要知道输出曲线与电路节点之间的对应关系，关键在于两方面：一是曲线来源，二是特定数据点分析。在图表中有一个游标功能，我们能够准确查看曲线上任意一点的坐标值。

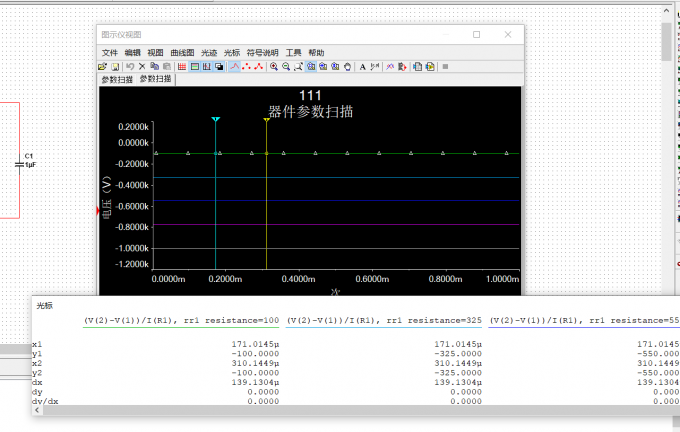

例如下图所示，游标会实时显示当前位置对应的x1【横坐标值，即扫描参数的当前取值】和y1【纵坐标值，输出公式的值】。通过鼠标可以拖动游标移动，分析扫描参数在不同取值下的数值。一共有两个游标，还会显示两点的坐标值及差值（dx、dy）。

三、总结

以上就是Multisim参数扫描如何分析横坐标，Multisim中参数扫描分析功能怎么看节点对应的相关内容。在做参数扫描分析时，首先我们需要知道横坐标代表了什么，横坐标并不是固定的，而是根据扫描参数选择的器件改变的。如果扫描参数的跨度较大，建议选择十倍频程。文中还为大家介绍了使用游标在参数扫描功能查看具体节点的方式，希望对你有所帮助。
