Multisim是一款电路仿真软件，内置了非常丰富的虚拟测量工具，探针（Probe）是比较常用的虚拟仪器，能在仿真时动态显示电压、电流、功率等参数。Multisim内置了多种探针，如何正确插入探针到电路图，以及如何放置探针正确测量呢？本文将为大家介绍Multisim如何插入探针，Multisim如何放置探针的相关内容。

一、Multisim如何插入探针

在Multisim中，我们可以直接在菜单栏找到探针，版本之间存在差异，通过菜单选项也能放置探针，作为一个高频使用的工具，下面我就为大家介绍一下Multisim插入探针的方式。

1、工具栏直接选择

在运行仿真后，如果电路存在问题，需要排查各个节点的电压值、电流值等，就可以借助探针，并不需要停止放置，直接点击顶部菜单栏中的探针图标，例如下图所示，放置即可使用。这些探针有多种类型，例如：电压探针、电流探针、功率探针等，选中探针后，移动到导线上即可放置探针。一个电路上支持放置多种不同的探针，这些探针不需要接线，只需要放置在电路图的导线、节点、元器件即可测量相应的数值。

2、菜单栏插入

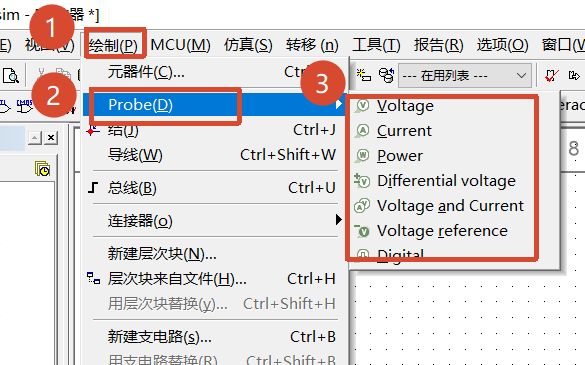

部分版本在顶部工具栏不直接显示探针图标，我们可以前往【绘制-Probe】在此处放置探针。Multisim支持多种类型的探针，电压探针用于测量导线中对【地】的电位，实时显示电压瞬时值、有效值、峰峰值等关键参数。电流探针能测量电流大小与流向，判断支路是否导通与电流方向。功率主要用于测量电阻、功率器件的功率值。

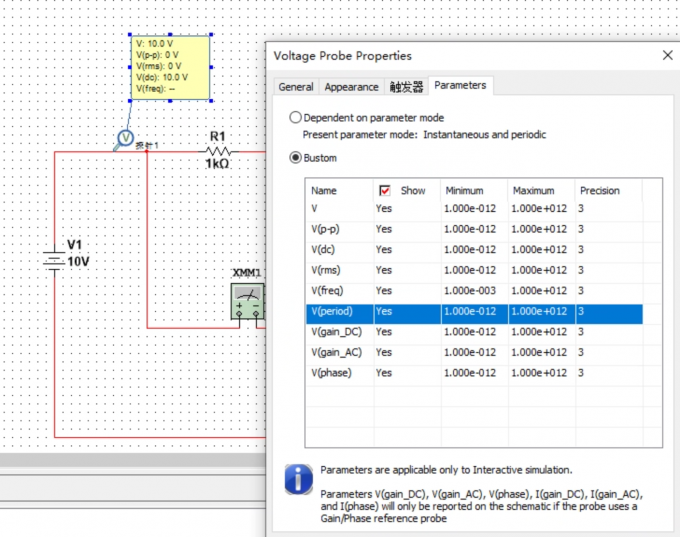

插入探针后，我们可以右键单击探针符号，选择【属性】进入配置界面，在【Parameters】选项卡中，可以选择【Bustom】自定义探针能测量的数值范围、小数点位数等。例如直流分量（DC）、有效值（RMS）、峰峰值（V(p-p)）、信号频率（Frequency）等。

二、Multisim如何放置探针

知道了探针怎么插入电路图中，那么具体应该怎么放置呢？不同的探针类型是否有不同的放置需求呢？可能我们会遇到放置探针后不显示数值的情况，这是因为探针的放置位置不正确，下面我就为大家介绍一下Multisim放置探针的步骤。

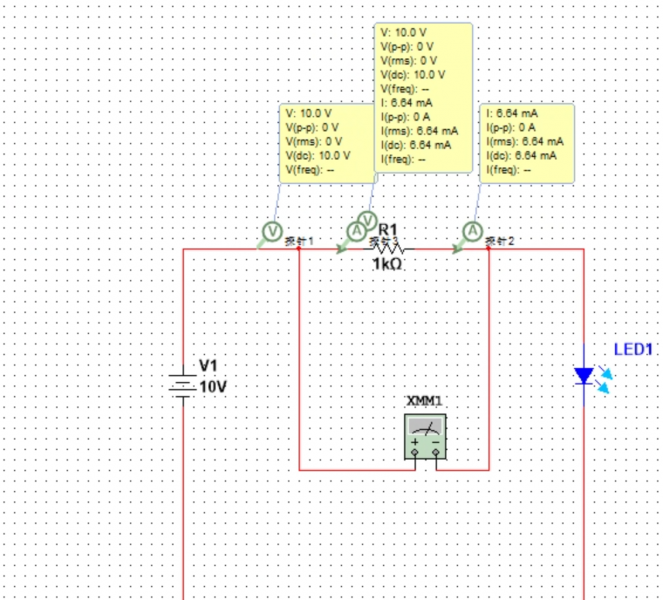

1、电压、电流探针

电压探针需要放置在电路节点上，也就是导线上，如果电压探针放置在“断路”电路上，或没有“吸附”到导线上，就会遇到仿真启动后探针不显示数值的情况。放置电流探针时，也需要放置在导线上，电流探针可以看作一个串联在回路中的零电阻电流检测元件。电流探针还能测量电流方向，箭头指向为电流方向，如果导线中的实际电流方向与箭头方向相反，测量值将是负数。

2、功率探针

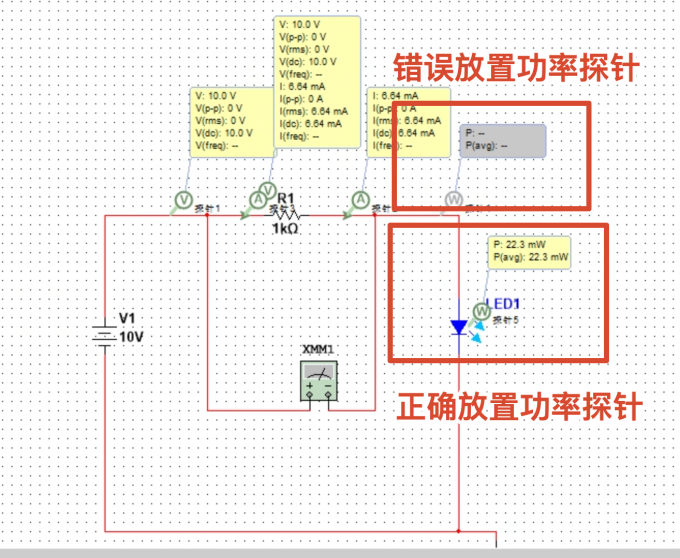

功率探针和其他探针的放置方式略有不同，功率探针需要放置在元器件上，放置后探针能测量该元器件的实时功率以及平均功率。如果放置在了导线上，会显示为灰色，这也是很多初学者容易犯的错误。例如下图所示，直流电路点亮LED灯，将功率探针放在LED上，测量实时功率为22.3W，平均功率也是22.3W。

三、总结

以上就是Multisim如何插入探针，Multisim如何放置探针的相关内容。探针是做电路仿真时的常用工具，文中为大家介绍了插入探针的方式，可以通过菜单栏或者工具栏直接插入。关于放置探针的方式，文中也展开了介绍，正确放置探针是准确测量的前提，注意不同类型探针的放置方式，希望文章对你有所帮助。
