我们在做电路设计时，静态工作点是判断三极管工作状态的重要参数，决定了电路是否会出现饱和失真、截止失真等问题。Multisim仿真软件支持分析静态工作点，并且分析准确，不需要焊接电路图，几乎每个电路工程师都需要掌握Multisim分析静态工作点的步骤。本文将为大家介绍Multisim如何测静态工作点，Multisim怎么分析静态工作点的相关内容。

一、Multisim如何测静态工作点

静态工作点又称直流工作点，指放大电路输入信号为零时，晶体管各电极电流与电压维持恒定不变的工作状态。该状态下的基极电流IBQ、集电极电流ICQ以及集电极-发射极电压VCEQ，三者共同确定晶体管的工作状态，下面我就为大家介绍一下Multisim测静态工作点的步骤。

1、搭建电路

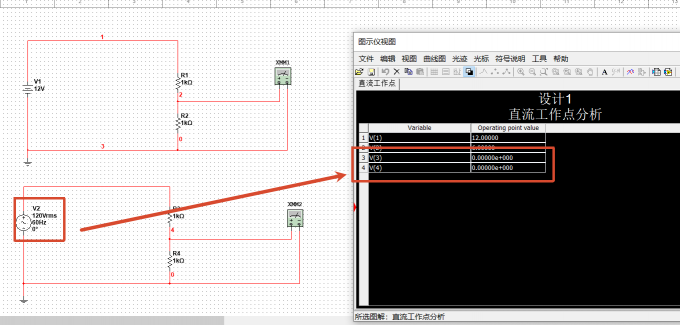

工作中调试各类放大电路时，需要先在Multisim中“复刻”实物电路，例如放置三极管、电阻、直流电源、接地端等元件，同时元器件参数也要和实物相同，注意要删除交流信号源、电容、电感等交流元件，因为静态工作点中的交流元件会干扰直流参数，例如下图所示的交流电源和直流电源仿真结果，交流电源测得结果为0。

2、静态分析

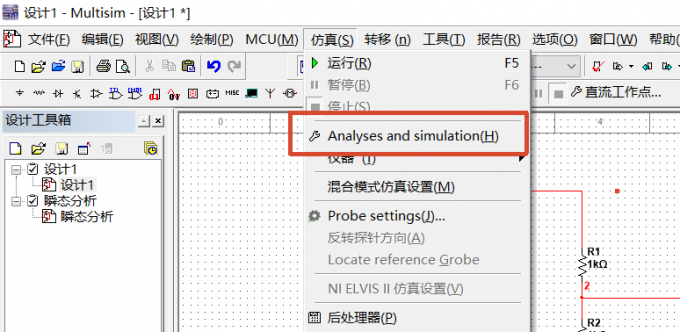

做静态分析时，并不需要设置分析参数，只需要电路图绘制完成后，点击主菜单【仿真-Analyses and simulation】。

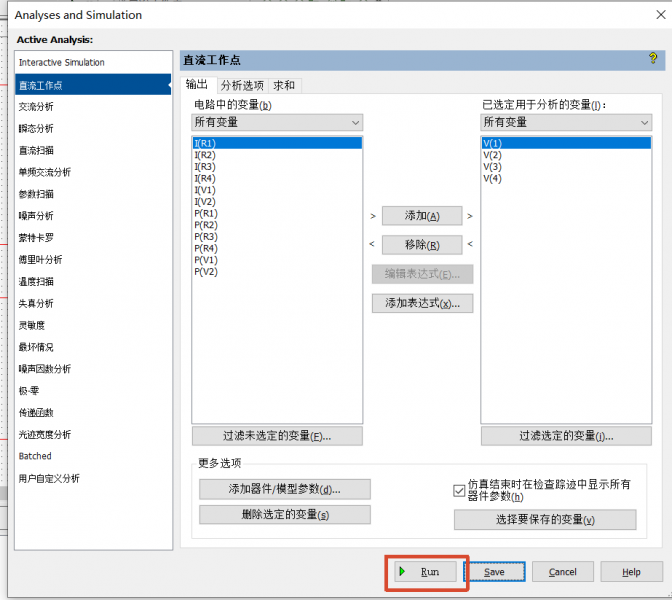

在弹出的窗口中，左侧选择【直流工作点】，选择电路图中的变量添加到右侧用于分析，支持选择电压、电流、功率等。选择变量后，点击底部【Run】即可进行静态工作点分析。

二、Multisim怎么分析静态工作点

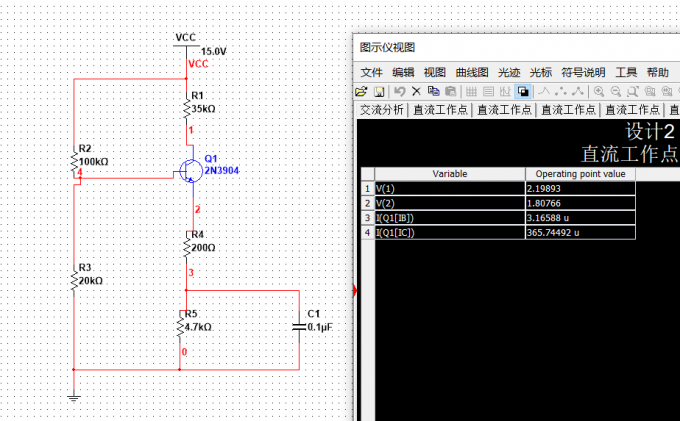

上面为大家介绍了Multisim做静态工作点分析的步骤，测量出结果后，还需要根据仿真结果来判断电路工作情况，否则依然可能会有波形失真、电路无法正常放大等问题。下面我就以下图三极管电路图为例，为大家介绍Multisim分析静态工作点步骤。

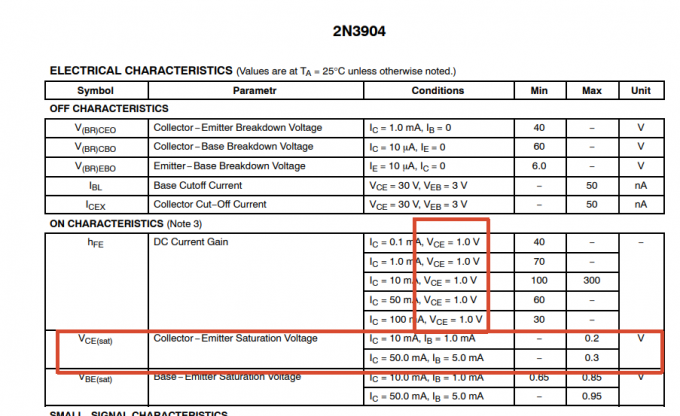

根据静态分析的结果，Vce=Vc-Ve=2.19893-1.80766=0.39127V，标准放大区要求Vce>1V、饱和压降0.2-0.3V，这个电路中已经0.39V，说明三极管已经进入浅饱和区，不再处于标准放大区。

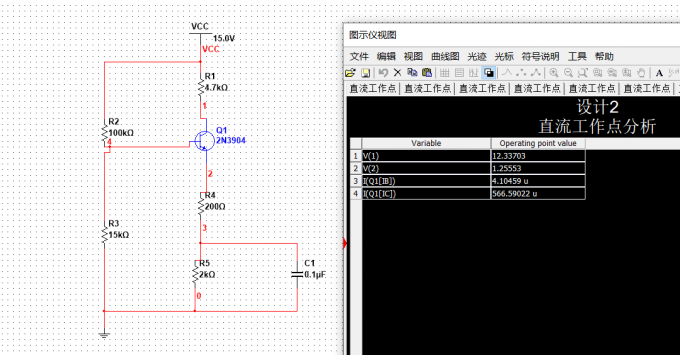

如果要让三极管处于放大区，可以减小发射极总电阻R4+R5，降低Ve，抬高Vce。减小集电极电阻R1，搭配调整分压电阻，将Vce提升至1V以上，回到放大区，分析结果如下图所示。

三、总结

以上就是Multisim如何测静态工作点，Multisim怎么分析静态工作点的相关内容。Multisim提供了静态工作点分析的功能，也叫【直流工作点】，可以分析每个节点的电流电压，可以用于三极管电路放大分析。文中也以三极管放大电路为例，为大家介绍了分析静态工作点的方式，希望对你有所帮助。
