我们在做电路设计与调试工作时，大多数场景需要使用Multisim这款成熟的电路仿真软件，例如分析放大器的输出特性、查看开关电源的转换效率，以及调试单片机等需求都可以借助Multisim。如果需要使用Multisim测量功率的变化，或者测电压有效值应该怎么操作呢？本文将为大家介绍Multisim怎样测量功率的变化，Multisim怎么测电压有效值的相关内容。

一、Multisim怎样测量功率的变化

功率是电路能量转换效率的指标，功率越高，能量转化率越高，在工作中，很多场景都需要测量功率变化，例如设计“音频功放”时观测输出功率随输入信号变化的趋势，下面我就为大家介绍一下Multisim测量功率变化的方式。

1、使用瓦特计

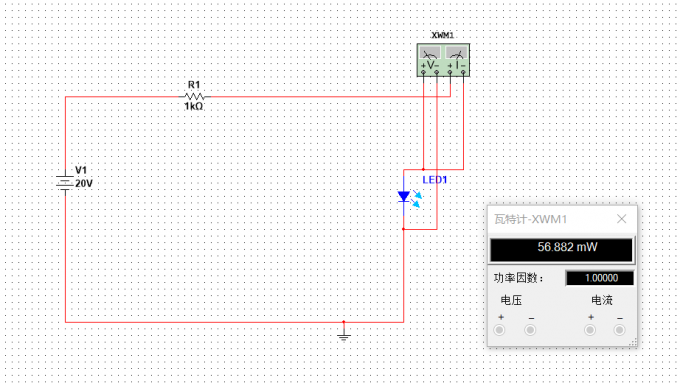

从软件右侧列表选择瓦特计虚拟器件，瓦特计的电压端子并联在负载（LED）两端，电流端子串联在回路中，例如下图电路图测量LED功率。运行仿真后，仪器可直接显示电路功率与功率因数。

2、探针组合测量

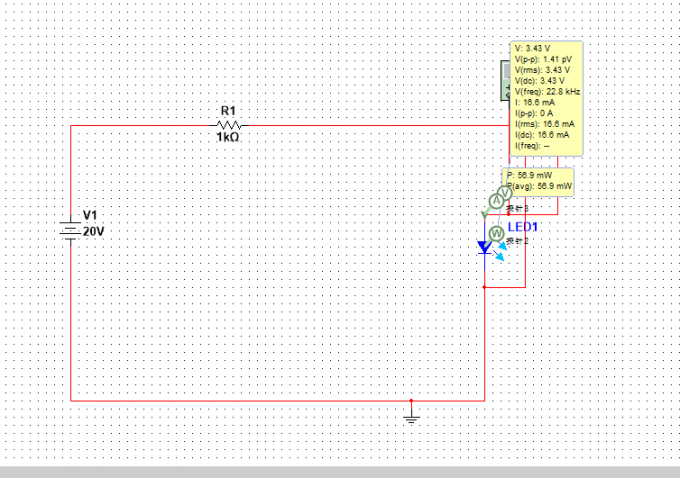

Multisim内置了电压探针、电流探针和功率探针，电压/电流探针需要分别放置在节点和支路上，功率探针放置在元器件上，运行仿真后，可以根据公式W=V*I计算功率。功率探针不需要计算，能直接显示元器件功率。例如下图所示，电压/电流探针测量V=3.34V，I=0.0166A，计算功率=56.938mW。对比功率探针的59.9mW，结果一致，误差来自Multisim仿真小数点位数。

3、器件参数扫描

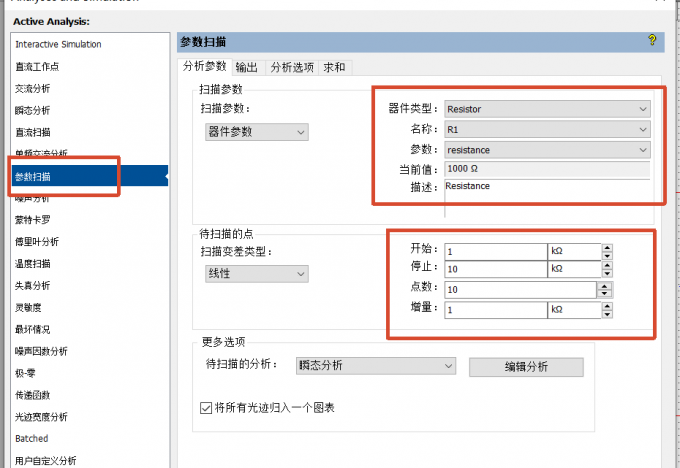

如果要查看元器件不同参数下的功率，可以借助Multisim的【参数扫描】功能，该功能位于【仿真-Analyses and simulation】，首先需要设置分析参数，此处选择设置器件扫描，并选择R1电阻，设置开始和停止参数，以及增量。

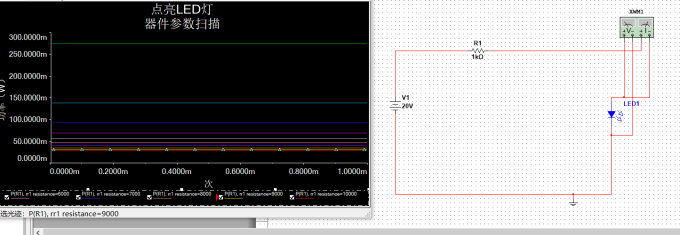

在【输出】中，需要选择【P（R）】，也就是电阻R1的功率，运行扫描后，可以看到下图的参数扫描结果，R1电阻值越大，功率越低，这是因为R1电阻的功率=U*U/R，电阻越大，功率越小。

二、Multisim怎么测电压有效值

电压有效值（RMS）是交流电路分析中经常需要测量的参数，例如计算信号源的输出电平，Multisim中有多种方式测量电压有效值，一般是借助电压探针或者借助电压表，下面我就分别为大家介绍一下这两种测量电压有效值的方式。

1、电压探针

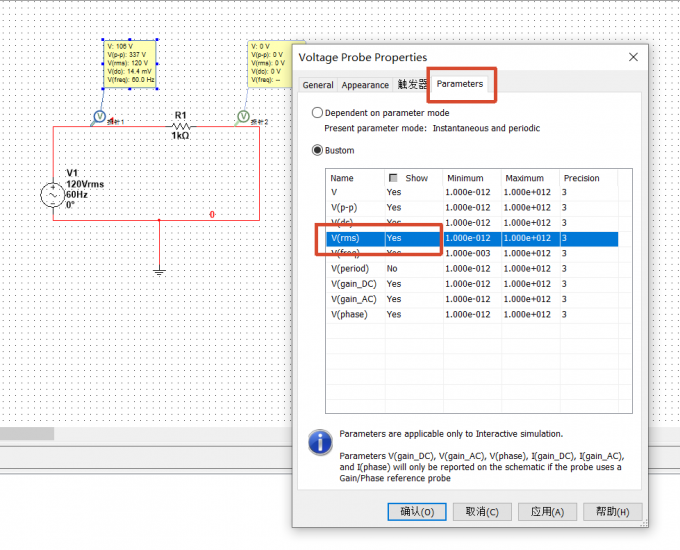

电压探针能实时显示电路中的节点电压，对于交流电路，电压实际值是不停变化的，电压有效值是固定的，电压探针的V(rms)就是电压的有效值。如果电压探针不显示这个数值，可以右击探针选择【属性】，弹出的窗口中切换到【Parameters-Bustom】，并选择V(rms)的Show为【Yes】即可显示。

2、万用表

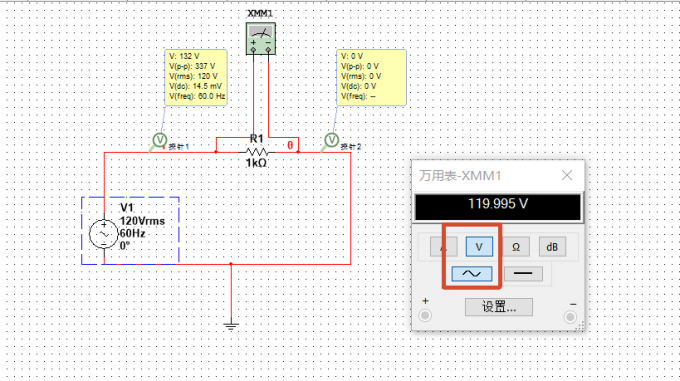

在Multisim右侧列表中找到万用表，并接入电路，双击万用表即可弹出面板，需要选择交流电压档，启动仿真后即可显示电压有效值。

三、总结

以上就是Multisim怎样测量功率的变化，Multisim怎么测电压有效值的相关内容。如果需要测量功率变化，可以借助瓦特计、探针或者参数扫描，其中参数扫描可以仿真元件不同参数下的功率变化，仿真效率更高。如果要测量电压有效值，可以借助电压探针（需要显示V(rms)），或者使用万用表的交流电压档，希望对你有所帮助。
