我们在做电子电路设计工作时，可能需要测量输出功率、相位差等参数，从而判断电路工作是否正常。例如研发交流放大电路、调试电源输出，都需要测量电路输出功率与信号相位差数据，从而排查电路失真、功率不达标等问题。借助Multisim仿真时，怎么测量输出功率以及相位差呢？本文将为大家介绍Multisim怎么测输出功率，Multisim怎么测相位差的相关内容。

一、Multisim怎么测输出功率

输出功率主要用于查看功放电路负载做功能力、电源带载性能等场景，例如调试音频功放电路时，需要测量扬声器的输出功率，判断功放是否达到额定工作标准。或者设计直流稳压电源时，需要测试满载状态下的输出功率，避免元件烧毁。在Multisim中，有多种方式测量输出功率，可以借助瓦特计或者功率探针，下面就分别为大家介绍这两种测量输出功率的方式。

1、瓦特计

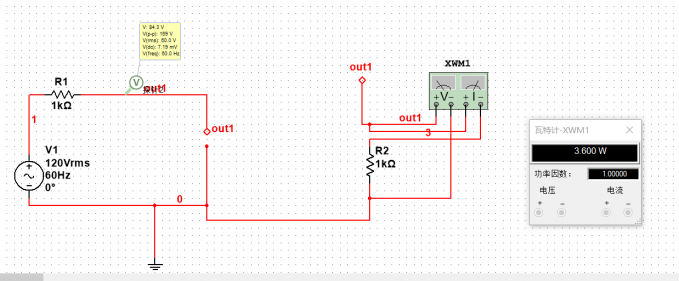

瓦特计位于Multisim右侧虚拟仪器列表中，电压档并联接入电路，电流档串联接入电路，仿真后如下图所示：电阻功率3.6W。说明电路左侧部分的输出功率为3.6W，此时的耗能元件只有R2，电路输出功率等于R2电阻功率。

2、功率探针

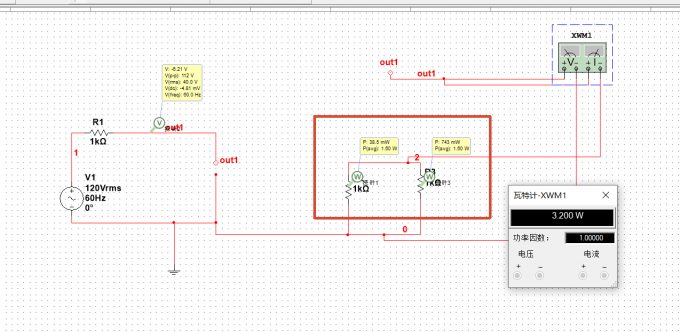

我们还可以借助测量输出功率，需要将探针放置在耗能元件上，如果有多个元件耗能，需要手动相加计算，例如下图所示，输出电路中有R2和R3两个耗能元件，探针测量每个元件耗能【P(avg)=1.6W】，相加得到输出总功率3.6W，和瓦特计仿真结果相同。

二、Multisim怎么测相位差

相位差是两路同频率交流信号的“对比差值”，例如调试RC相移电路、LC振荡电路、交流滤波电路，都需要测量输入与输出信号的相位差，从而判断电路是否存在偏移失真、元器件参数匹配是否合理。在Multisim中，一般都是使用双通道示波器来测量，下面我就为大家介绍一下详细步骤。

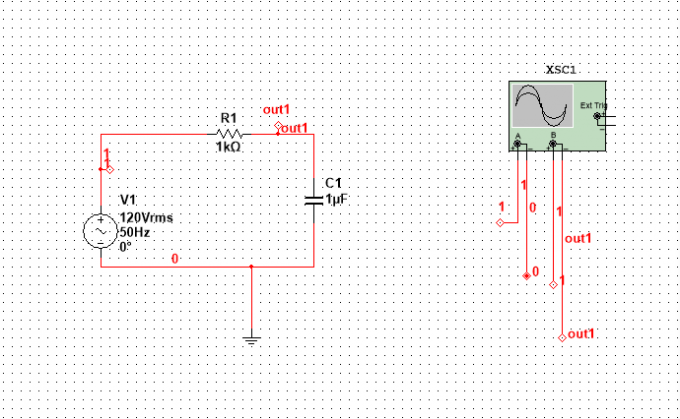

1、首先搭建电路图，下图是RC串联容性正弦稳态电路，用示波器同时观测输入、输出两路同频正弦波形，因为有电容C1，产生相位偏移，所以双通道示波器才能显示相位差，否则就是两个重叠的曲线。

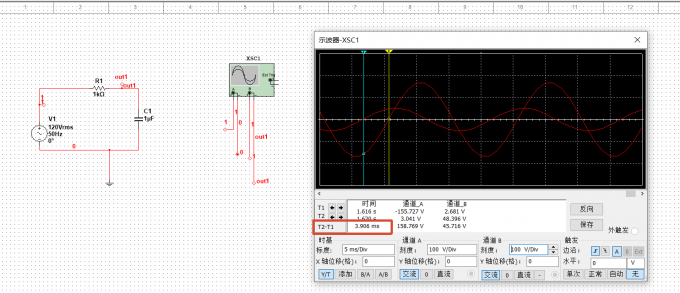

2、启动仿真后，双击示波器查看波形，移动T1、T2游标对准通道A、B波形的正向过零点，查看T2-T1的差值，是这个差值就是实测时差，相位差=时差/周期*360°，计算得相位差约等于70°。

三、总结

以上就是Multisim怎么测输出功率，Multisim怎么测相位差的相关内容。Multisim测量输出功率时，需要测试负载元件的功率，可以借助瓦特计或者功率探针，瓦特计相对更加方便，但是要注意接线方式。借助双通道的示波器，移动游标即可测量相位差，希望对你有所帮助。
